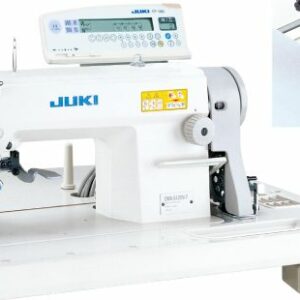

JUKI-DLN-5420N-7
Machine piqueuse raseuse 01 aiguille avec coupe fil automatique
1 aiguille, aiguille, machine à point de verrouillage avec coupe-bord vertical et coupe-fil automatique
Avec son mécanisme de couteau hautement opérable, la machine contribue à promouvoir la production de produits de qualité améliorée tout en augmentant l’efficacité.
Caractéristiques du produit
La qualité du point est constante même pendant le fonctionnement à grande vitesse
Capable de la couture à grande vitesse, il peut également répondre de manière flexible à diverses applications, conduisant ainsi à une productivité plus élevée.
Le couteau est suffisamment tranchant pour couper tout type de matériau
Le couteau est capable de couper tout type de matériau, quelle que soit son épaisseur ou sa ténacité, y compris le matériau lourd, le matériau élastique et le matériau de brossage.
Le levier de couteau utilitaire à une touche améliore le confort de fonctionnement
Le levier du couteau ayant été plissé de manière à éviter la rouille, il n’est pas nécessaire de s’inquiéter de la souillure du matériau.
Réglage de la position du couteau de coupe en tissu
Le couteau de coupe en tissu a été conçu pour pouvoir se déplacer jusqu’à 5,5 mm vers vous depuis le centre de l’aiguille.
Mécanisme de coupe de fil sûr
Le coupe-filetage est conçu pour couper divers fils de différentes épaisseurs, de sorte que la plage du numéro d’épaisseur de fil applicable a été élargie. Le coupe-fil peut donc couper facilement un fil épais.
Le panneau d’opération peut être sélectionné selon le processus ( CP-18A, CP-180A )
Deux panneaux de commande différents, le CP-18A et le CP-180A sont applicables aux DLM-5400N-7 et DMN-5420N-7. Les deux panneaux de fonctionnement sont fournis avec la fonction de support de production.
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents )
spécification
| Nom du modèle | DMN-5420N-7 |
|---|---|
| Max. vitesse de couture | 5000sti / min * ( Max. 4 000 tr / min avec la longueur du point réglée sur 4 mm ou plus ) |
| Système d’alimentation | Alimentation pour aiguille |
| Max. longueur du point | 5 mm ( alimentation normale ), 3 mm ( alimentation inverse ) |
| Course à la barre d’aiguille | 30,7 mm |
| Soulevage du pied-de-biche | À la main: 5,5 mm, au genou: 10 mm |
| Aiguille ( au moment de la livraison ) | DBX1 ( # 14 ) # 9 ~ # 18, pour JE: 134 ( Nm90 ) |
| Accrocher | Crochet rotatif complet lubrifiant automatiquement |
| Max. épaisseur du matériau à couper | 4 mm |
| Lubrification | Automatique |
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) |
| Fonction d’alimentation inverse automatique | Fourni en standard |
| Puissance requise | monophasé 100 ~ 120V, 200 ~ 240V, triphasé 200 ~ 240V |
| Consommation d’énergie | 650VA |
| Poids total | 84kg |
JUKI-MOL-254
Machine d’attache automatique à boucle de ceinture à 2 aiguilles
Le temps de la machine est de 1,2 seconde avant la boucle de la ceinture, ce qui garantit une productivité accrue. Le mécanisme d’alimentation intègre une méthode X-Y contrôlée par ordinateur pour permettre à l’opérateur de modifier le nombre de points et les tailles de couture.
Caractéristiques du produit
Nombre de points et taille du bartacking
Le nombre de points pour coudre une boucle de ceinture peut être basculé entre; 28, 36 et 42 points, et la taille du bartacking peut être facilement modifiée à travers le panneau de commande. De plus, l’utilisateur peut créer ses propres modèles de couture d’origine en plus de ceux standard en utilisant le logiciel de programmation PGM-20 de JUKI développé pour les machines à coudre contrôlées par ordinateur.
Le temps de la machine est de 1,2 seconde par boucle de ceinture ( avec 28 points )
La nouvelle tête de machine spécialement développée pour les machines de fixation de boucle de ceinture fonctionne à une vitesse de couture maximale de 2500 tr / min et est équipée d’un système à entraînement direct qui améliore les performances de démarrage et raccourcit la couture temps. Le dispositif d’alimentation en boucle de ceinture est désormais doté d’une capacité de réserve à mi-chemin pour les boucles de ceinture ultérieures, et son action d’alimentation en boucle de ceinture plus rapide raccourcit le temps nécessaire pour fournir des boucles de ceinture et aide à accélérer le temps de la machine à 1,2 seconde par boucle de ceinture ( avec 28 points ).
Changement de méthode de coupe entre coupe transversale et coupe droite
La largeur de boucle applicable pour le dispositif transversal est augmentée. Dans ce modèle, le dispositif de coupe transversale et le dispositif de coupe droite peuvent désormais couper la boucle jusqu’à 20 mm de largeur.
Avec la cohérence améliorée de l’action d’alimentation en boucle de ceinture et de la capacité de réessai, le temps d’arrêt de la machine est considérablement réduit
Les boucles de ceinture sont alimentées par le mécanisme d’alimentation du rouleau d’engrenage conventionnel et également tracées par le nouveau mécanisme de dessin sur le dispositif de serrage. Soutenue par ces deux mécanismes, la fourche pliante attrape “ bouclée ” ou “ graissée ” boucle à chaque fois et les fournit à la tête. De plus, le capteur du dispositif de serrage détecte la présence / absence de boucles de ceinture. S’il détecte un flux de boucle de ceinture défectueux, le dispositif de serrage répète automatiquement l’action de serrage. Étant donné que l’opérateur n’a pas à actionner l’interrupteur de recul, moins de temps est perdu.
Performances de base
La machine élimine rapidement et de manière fiable les épissures sans aucun retard dans le temps de cycle
La machine détecte de manière préliminaire chaque épissure dans les boucles de ceinture et les élimine efficacement. Cela signifie que même lorsque la machine effectue la procédure d’élimination des épissures, le dispositif d’alimentation en boucle de ceinture peut terminer son action d’alimentation en boucle de ceinture et alimenter la prochaine boucle de ceinture bien avant que la machine ne commence à coudre. En conséquence, l’opérateur peut effectuer des travaux de couture rythmiques et efficaces sans retard dans le temps de cycle. En détectant les changements d’épaisseur du matériau, le potentiomètre de la machine trouve des épissures dans les boucles de ceinture et les élimine parfaitement.
Lors du changement du matériau à coudre, le changement d’épaisseur du matériau reconnu par le potentiomètre comme épissure peut être facilement ajusté et programmé à travers la fonction d’enseignement des machines.
Fonction d’alimentation de boucle de ceinture
La position d’alimentation en boucle de ceinture est automatiquement ajustée à la largeur de boucle de ceinture. Avec cette capacité, la largeur de boucle de ceinture peut être facilement modifiée sans réglage mécanique. De plus, lors de l’alimentation de la boucle de ceinture sous le pied-de-biche, la position largeur de la boucle de ceinture peut être compensée par une simple manipulation du panneau de commande.
Un mécanisme coulissant électrique est installé dans le crochet avant ( près de l’opérateur )
Le mécanisme de glissement électrique nouvellement incorporé est utilisé pour déplacer électriquement le crochet avant lors du remplacement de la bobine ou de la maintenance des composants à proximité afin d’élargir l’espace entre les crochets et de faciliter le travail. De plus, lors du changement de la jauge d’aiguille, le crochet avant peut être finement positionné par incréments de 0,01 mm à travers le panneau de commande, permettant ainsi à l’opérateur de régler facilement la distance entre les points de lame des deux crochets de navette. Étant donné que la machine ne nécessite plus de réglage dans le calage du crochet ( phase ), le réglage de la jauge d’aiguille est beaucoup plus simple que jamais.
La machine est équipée en standard d’un support réglable
La hauteur de la table de travail peut être facilement ajustée pour correspondre à la hauteur de l’opérateur.
L’opérateur peut effectuer des travaux de couture dans une posture confortable avec moins de tension physique et de fatigue.
spécification
| Nom du modèle | MOL-254 |
|---|---|
| Tête de machine | Machine de bartacking à 2 aiguilles contrôlée par ordinateur |
| Max. vitesse de couture | 2500sti / min* |
| Reprendre le fil | Type de lien |
| Course à la barre d’aiguille | 45,7 mm |
| Fil | Fil filé, fil de coton # 50 ~ # 30, B33 ~ B46, Nm = 120/3 ~ 60/3 |
| Aiguille ( au moment de la livraison ) | DP × 17 ( # 21 ) # 19 ~ # 21 |
| Accrocher | Axe horizontal 1,8 crochet de navette pliable |
| Soulevage du pied-de-biche | 21 mm |
| Nombre de points | 28, 36, 42 ( sélectionnable sur le panneau d’exploitation ) |
| Jauge d’aiguille | 43 ~ 70 mm ( 1-11 / 16 “~ 2-3 / 4” ) |
| Longueur de bartacking | 7 ~ 22 mm ( 9/32 “~ 55/64” ) ‹ réglable par incréments de 0,1 mm › |
| Largeur de bardacking | 1 ~ 3,2 mm ( 3/64 “~ 1/8” ) ‹ réglable par incréments de 0,1 mm › |
| Nombre de données de bartacking pouvant être stockées en mémoire | 9 modèles ( 99 si un EP-ROM facultatif est ajouté ) |
| Largeur de boucle de ceinture | 9 ~ 20 mm ( 23/64 “~ 25/32” ) |
| Longueur de boucle de ceinture terminée | 48 ~ 78 mm ( 1-57 / 64 “~ 3-5 / 64” ) |
| Temps de machine | 1,2 sec./ Boucle de ceinture ( 28 mailles ) |
| Positionnement du crochet avant | Conduit par un moteur ( la distance entre le crochet peut être établie par incréments de 0,01 mm ) |
| Bobbin winder | Type électrique ( fourni en standard ) |
| Lubrification | Lubrification centralisée de la mèche d’huile ( tête de machine ) |
| Huile lubrifiante | JUKI New Defrix Oil No.2 ( équivalent à ISO VG32 ) |
| Puissance requise et consommation d’énergie | monophasé, 200 en 3 phases ~ 240V / 350VA |
| Consommation d’air et d’air comprimé | 0,5 MPa ( 5kgf / cm ² ), 32Nl / min |
| Poids total | 230kg |
| Dimensions | 1 200 mm ( W ) × 800 mm ( D ) × 1 350 mm ( H: à son extrémité la plus basse ) |
| Hauteur de la surface supérieure de la plaque de gorge à partir de la surface du sol | 920 ~ 1 250 mm ( fourni avec la capacité de support réglable ) |
JUKI-AMS-210EN
Machine à cycle contrôlée par ordinateur avec fonction d’entrée
Les nouvelles technologies ont aidé la série AMS à augmenter la productivité “, ” à réaliser une conservation de l’énergie ” en tenant compte de l’environnement mondial, et à améliorer encore la qualité
Caractéristiques du produit
La série AMS-210EN est disponible en trois modèles différents qui diffèrent par la zone de couture
Levier de prise de fil de type diapositive AMS-210EN-HL1306/7300
La machine avec un levier de prise en charge à glissière est conçue pour améliorer les coutures avec une tension de filetage intense. Le mécanisme de tension active unique de JUKI qui a été redessiné spécifiquement pour les matériaux lourds, ainsi que le levier d’absorption de filetage à glissière qui convient à la couture de matériaux lourds, augmenter la tension maximale en 50% de plus par rapport à celui des modèles standard des machines de la série JUKI AMS. Le nouveau modèle améliore la qualité de couture ( tension de filetage ) pour la couture des ceintures de sécurité et des matériaux lourds généraux tels que les ceintures de conteneurs et les sacs.
Performances de base
Le temps de cycle est raccourci
La consommation d’énergie est considérablement diminuée
La série AMS est un modèle économiquement efficace qui a été conçu pour réduire la consommation d’énergie.
L’AMS-210EN est un modèle économiquement efficace qui a été conçu pour réduire la consommation d’énergie. La machine à coudre a adopté un système à entraînement direct au moyen d’un servomoteur AC compact qui est excellent en transmission d’énergie pour entraîner l’arbre principal, et a adopté un système de contrôle de l’encodeur qui entraîne le moteur pas à pas avec un minimum de puissance en fonction de l’épaisseur du matériau et de la longueur du point pour contrôler le mécanisme d’entraînement X-Y. La consommation électrique de la nouvelle série AMS est réduite de 30% par rapport à l’AMS-210E conventionnel de JUKI.
Tête semi-sèche
Le cadre ( unité de barre d’aiguille et unité d’absorption de filetage ) est lubrifié avec de la graisse, et le crochet est alimenté avec une minute d’huile du réservoir d’huile. La technologie sèche avancée de JUKI, utilisée dans un certain nombre de nos modèles de machines à coudre, protège vos produits contre les taches d’huile.
Deux types différents de cadres d’alimentation
Le cadre d’alimentation est disponible en deux types différents; le cadre d’alimentation monolithique et le cadre d’alimentation à entraînement séparé. Le cadre d’alimentation entraîné séparément permet un placement facile du matériau de couture sur la machine car ses pièces de cadre droite et gauche peuvent être utilisées séparément. La quantité de levage et la vitesse ascendante / décroissante du cadre d’alimentation peuvent être ajustées différemment pour les parties droite et gauche du cadre.
Tension active
Une tension active prouvée par le marché a été introduite dans le contrôleur de tension du fil d’aiguille. Avec la tension active, les changements ponctuels de la tension du fil d’aiguille pendant la couture sont activés. La tension du fil d’aiguille peut donc être réglée en conjonction avec l’épaisseur du matériau et peut être corrigée en fonction de la direction de couture au point par point à travers le panneau de commande. Étant donné que la tension du fil d’aiguille est reproductible, prenant en charge une gamme plus large de conditions de couture, le temps nécessaire pour changer la configuration lors du changement de processus peut être réduit.
Panneau d’opération fourni avec des fonctions programmables IP-420 ( fourni en standard )
Le panneau tactile à cristaux liquides de grande taille, qui a été développé pour assurer la facilité de fonctionnement, augmente considérablement l’efficacité des travaux d’édition.
Le panneau tactile IP-420 offre une facilité de fonctionnement éprouvée sur le marché. Il est doté d’un grand écran et de fonctions programmables. Les données peuvent être saisies / éditées tout en vérifiant visuellement le mouvement de l’aiguille.
L’unité LCD couleur affiche les données de couture telles que la forme du point, la tension du fil d’aiguille, le rapport d’agrandissement / réduction, la vitesse de couture et le nombre de points en un coup d’œil. L’IP-420 est fourni en standard avec 14 langues d’affichage différentes.
La vitesse de couture maximale par point de couture ( longueur de point ) est augmenté
La couture à la vitesse de couture maximale de 2800sti / min est possible jusqu’à un pas de couture de 4 mm pour l’AMS-210EN ( la vitesse de couture et le pas de couture les plus élevés de l’industrie des machines à coudre industrielles ). Même pour les emplacements plus grands, la vitesse de couture est augmentée de 90% pour l’AMS-210EN et de 60% pour l’AMS-221EN au maximum par rapport aux modèles conventionnels, réduisant ainsi le temps de cycle.
* La vitesse de couture est automatiquement contrôlée en fonction du pas de couture.
Amélioration de la qualité de la couture
La position de l’alimentation peut être vérifiée pendant la couture au moyen du moteur pas à pas de l’entraînement X-Y contrôlé par l’encodeur. Cela améliore remarquablement la précision de l’alimentation. En conséquence, la déformation d’un motif de couture susceptible de se produire lors de la couture à grande vitesse ou de la couture d’un matériau lourd est considérablement réduite.
Presser intermédiaire programmable
Pour supporter la couture de pièces de matériaux multicouches, la hauteur inférieure du point mort du presseur intermédiaire peut être modifiée sans interruption pendant la couture ( standard: 0 ~ 3,5 mm; maximum: 0 ~ 7,0 mm ). Le presseur intermédiaire sera désormais en mesure de serrer le matériau sans faute, évitant ainsi les problèmes de couture, tels que le saut de point et la rupture du fil. De plus, les défauts du produit à coudre sont évités en maintenant la hauteur intermédiaire souhaitée en fonction de l’épaisseur du matériau. ( La course du presseur intermédiaire est réglable entre 0 et 10 mm. )
Cadre d’alimentation à double étourdissement
Le cadre d’alimentation peut être abaissé en deux étapes. Il est très pratique pour positionner finement le matériau sur la machine à coudre. La hauteur d’arrêt du cadre d’alimentation peut être réglée facilement comme vous le souhaitez.
La machine prend en charge une gamme plus large de matériaux et diverses spécifications de couture
La machine peut être utilisée pour les coutures à motif libre, la couture des pièces, les coutures de renfort, etc.
Des exemples d’applications comprennent la fixation d’étiquettes, d’emblèmes et d’étiquettes de noms, la fixation du velcro, divers emballages de formes et des bartacks spéciaux.
La capacité de stockage de mémoire du corps principal de la machine à coudre a été considérablement améliorée
Désormais, le corps principal de la machine à coudre prêt pour l’USB utilise de nombreux types de supports
Les données de couture créées avec l’IP-420 peuvent être stockées dans la mémoire du corps principal de la machine à coudre. La capacité de stockage de mémoire est de 500 000 points et 999 modèles ( max. 50 000 points par motif ) au maximum. En plus de la carte CompactFlash 33, le corps principal de la machine à coudre est fourni en standard avec un connecteur USB. Désormais, les données peuvent être entrées / sorties vers / depuis différents types de supports ( FD ( disquettes ), SM ( SmartMedia ), CF ( CompactFlash ), SD ( Carte numérique sécurisée ) etc.) au moyen d’un périphérique USB et d’un lecteur de carte. Le nombre maximal de points pouvant être stockés dans la mémoire de chaque milieu est d’environ 50 000 000.
spécification
Spécifications communes à tous les modèles ( La machine avec un levier de prise en charge à glissière AMS-210EN-HL1306 / 7300 est exclue )
| Max. vitesse de couture | 2800sti / min* | ||
|---|---|---|---|
| Longueur de point | 0,1 ~ 12,7 mm ( 0,05 mm pas ) | ||
| Course à la barre d’aiguille | 41,2 mm | ||
| Soulevage / course du presseur intermédiaire | Quantité de levage: 20 mm / course: standard 4 mm ( 0 ~ 10 mm ) | ||
| Position inférieure variable du presseur intermédiaire | Standard 0 ~ 3,5 mm ( max. 0 ~ 7,0 mm ) | ||
| Tension du fil d’aiguille | Tension active ( mécanisme de contrôle de la tension du filetage électronique ) | ||
| Accrocher | Crochet navette double capacité | ||
| Stockage des données de modèle dans la mémoire | Mémoire du corps principal: Max. 500 000 points, 999 modèles ( max. 50 000 points / motif ) | ||
| Supports externes: Max. 50 000 000 de points, 999 modèles ( max. 50 000 points / motif ) | |||
| Installation d’agrandissement / réduction | 1 ~ 400% ( 0,1% pas ), l’agrandissement / réduction du motif peut être effectué en augmentant / diminution de la longueur du point ou du nombre de points |
||
| Fil de canette / Compteur de produits | Système haut / bas ( 0 ~ 9 999 ) | ||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | ||
| Huile lubrifiante | JUKI New Defrix Oil No.2 ( équivalent à ISO VG32 ) | ||
| Moteur de machine à coudre | Servomoteur CA 550W ( système à entraînement direct ) | ||
| Puissance requise / Consommation électrique | monophasé, 200 en 3 phases ~ 240V / 450VA | ||
| Nom du modèle | AMS-210EN-SS1306 | AMS-210EN-HS1306 | AMS-210EN-SL1306 | AMS-210EN-HL1306 | ||
|---|---|---|---|---|---|---|
| Zone de couture | X: 130 mm × Y: 60 mm | |||||
| Type de cadre d’alimentation | Cadre d’alimentation monolithique | Cadre d’alimentation séparé | ||||
| Cadre d’alimentation moteur ( quantité de levage: 25 mm ) | Cadre d’alimentation pneumatique ( quantité de levage: 30 mm ) | |||||
| Application | Léger à moyen poids | Poids moyen à lourd | Léger à moyen poids | Poids moyen à lourd | ||
| Aiguille | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | ||
| Fil | #80 ~ # 30 | #50 ~ # 2 | #80 ~ # 30 | #50 ~ # 2 | ||
| Consommation d’air comprimé / d’air | – | 0,35 ~ 0,4 ( max. 0,55 ) MPa, 1,8 dm ³ / min ( ANR ) | ||||
| Dimensions / Poids | 1 200 mm ( W ) × 710 mm ( D ) × 1 200 mm ( H ) le support de fil n’est pas inclus (, tête de machine: 69 kg, boîte de commande: 16,5 kg | |||||
| Nom du modèle | AMS-210EN-SS1510 | AMS-210EN-HS1510 | AMS-210EN-SL1510 | AMS-210EN-HL1510 | ||
|---|---|---|---|---|---|---|
| Zone de couture | X: 150 mm × Y: 100 mm | |||||
| Type de cadre d’alimentation | Cadre d’alimentation monolithique | |||||
| Cadre d’alimentation moteur ( quantité de levage: 25 mm ) | Cadre d’alimentation pneumatique ( quantité de levage: 30 mm ) | |||||
| Application | Léger à moyen poids | Poids moyen à lourd | Léger à moyen poids | Poids moyen à lourd | ||
| Aiguille | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | ||
| Fil | #80 ~ # 30 | #50 ~ # 2 | #80 ~ # 30 | #50 ~ # 2 | ||
| Consommation d’air comprimé / d’air | – | 0,35 ~ 0,4 ( max. 0,55 ) MPa, 1,8 dm ³ / min ( ANR ) | ||||
| Dimensions / Poids | 1 200 mm ( W ) × 770 mm ( D ) × 1 200 mm ( H ) le support de fil n’est pas inclus (, tête de machine: 73 kg, boîte de commande: 16,5 kg | |||||
| Nom du modèle | AMS-210EN-SL2210 | AMS-210EN-HL2210 | ||||
|---|---|---|---|---|---|---|
| Zone de couture | X: 220 mm × Y: 100 mm | |||||
| Type de cadre d’alimentation | Cadre d’alimentation monolithique | |||||
| Cadre d’alimentation pneumatique ( quantité de levage: 30 mm ) | ||||||
| Application | Léger à moyen poids | Poids moyen à lourd | ||||
| Aiguille | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | ||||
| Fil | #80 ~ # 30 | #50 ~ # 2 | ||||
| Consommation d’air comprimé / d’air | 0,35 ~ 0,4 ( max. 0,55 ) MPa / 1,8 dm ³ / min ( ANR ) | |||||
| Dimensions / Poids | 1 200 mm ( W ) × 770 mm ( D ) × 1 200 mm ( H ) le support de fil n’est pas inclus (, tête de machine: 77 kg, boîte de commande: 16,5 kg | |||||
JUKI-AMS-221EN
Machine à cycle contrôlée par ordinateur avec fonction d’entrée
Les nouvelles technologies ont aidé la série AMS à augmenter la productivité “, ” à réaliser une conservation de l’énergie ” en tenant compte de l’environnement mondial, et à améliorer encore la qualité
Caractéristiques du produit
La série AMS-221EN est disponible en deux modèles différents qui diffèrent par la zone de couture
Performances de base
Le temps de cycle est raccourci
La consommation d’énergie est considérablement diminuée
La série AMS est un modèle économiquement efficace qui a été conçu pour réduire la consommation d’énergie.
L’AMS-210EN est un modèle économiquement efficace qui a été conçu pour réduire la consommation d’énergie. La machine à coudre a adopté un système à entraînement direct au moyen d’un servomoteur AC compact qui est excellent en transmission d’énergie pour entraîner l’arbre principal, et a adopté un système de contrôle de l’encodeur qui entraîne le moteur pas à pas avec un minimum de puissance en fonction de l’épaisseur du matériau et de la longueur du point pour contrôler le mécanisme d’entraînement X-Y. La consommation électrique de la nouvelle série AMS est réduite de 45% par rapport à l’AMS-221E conventionnel.
Tête semi-sèche
Le cadre ( unité de barre d’aiguille et unité d’absorption de filetage ) est lubrifié avec de la graisse, et le crochet est alimenté avec une minute d’huile du réservoir d’huile. La technologie sèche avancée de JUKI, utilisée dans un certain nombre de nos modèles de machines à coudre, protège vos produits contre les taches d’huile.
Deux types différents de cadres d’alimentation
Le cadre d’alimentation est disponible en deux types différents; le cadre d’alimentation monolithique et le cadre d’alimentation à entraînement séparé. Le cadre d’alimentation entraîné séparément permet un placement facile du matériau de couture sur la machine car ses pièces de cadre droite et gauche peuvent être utilisées séparément. La quantité de levage et la vitesse ascendante / décroissante du cadre d’alimentation peuvent être ajustées différemment pour les parties droite et gauche du cadre.
Tension active
Une tension active prouvée par le marché a été introduite dans le contrôleur de tension du fil d’aiguille. Avec la tension active, les changements ponctuels de la tension du fil d’aiguille pendant la couture sont activés. La tension du fil d’aiguille peut donc être réglée en conjonction avec l’épaisseur du matériau et peut être corrigée en fonction de la direction de couture au point par point à travers le panneau de commande. Étant donné que la tension du fil d’aiguille est reproductible, prenant en charge une gamme plus large de conditions de couture, le temps nécessaire pour changer la configuration lors du changement de processus peut être réduit.
Panneau d’opération fourni avec des fonctions programmables IP-420 ( fourni en standard )
Le panneau tactile à cristaux liquides de grande taille, qui a été développé pour assurer la facilité de fonctionnement, augmente considérablement l’efficacité des travaux d’édition.
Le panneau tactile IP-420 offre une facilité de fonctionnement éprouvée sur le marché. Il est doté d’un grand écran et de fonctions programmables. Les données peuvent être saisies / éditées tout en vérifiant visuellement le mouvement de l’aiguille.
L’unité LCD couleur affiche les données de couture telles que la forme du point, la tension du fil d’aiguille, le rapport d’agrandissement / réduction, la vitesse de couture et le nombre de points en un coup d’œil. L’IP-420 est fourni en standard avec 14 langues d’affichage différentes.
La vitesse de couture maximale par point de couture ( longueur de point ) est augmenté
Couture à la vitesse de couture maximale de 2800sti/min est possible jusqu’à un pas de couture de 4 mm pour l’AMS-210EN ou 3,5 mm pour l’AMS-221EN ( la vitesse de couture et le pas de couture les plus élevés de l’industrie industrielle des machines à coudre ). Même pour les hauteurs plus grandes, la vitesse de couture est augmentée de 60% pour l’AMS-221EN au maximum par rapport aux modèles conventionnels, réduisant ainsi le temps de cycle.
*La vitesse de couture est automatiquement contrôlée en fonction du pas de couture.
Amélioration de la qualité de la couture
La position de l’alimentation peut être vérifiée pendant la couture au moyen du moteur pas à pas de l’entraînement X-Y contrôlé par l’encodeur. Cela améliore remarquablement la précision de l’alimentation. En conséquence, la déformation d’un motif de couture susceptible de se produire lors de la couture à grande vitesse ou de la couture d’un matériau lourd est considérablement réduite.
Presser intermédiaire programmable
Pour supporter la couture de pièces de matériaux multicouches, la hauteur inférieure du point mort du presseur intermédiaire peut être modifiée sans interruption pendant la couture ( standard: 0 ~ 3,5 mm; maximum: 0 ~ 7,0 mm ). Le presseur intermédiaire sera désormais en mesure de serrer le matériau sans faute, évitant ainsi les problèmes de couture, tels que le saut de point et la rupture du fil. De plus, les défauts du produit à coudre sont évités en maintenant la hauteur intermédiaire souhaitée en fonction de l’épaisseur du matériau. ( La course du presseur intermédiaire est réglable entre 0 et 10 mm. )
Cadre d’alimentation à double étourdissement
Le cadre d’alimentation peut être abaissé en deux étapes. Il est très pratique pour positionner finement le matériau sur la machine à coudre. La hauteur d’arrêt du cadre d’alimentation peut être réglée facilement comme vous le souhaitez.
La machine prend en charge une gamme plus large de matériaux et diverses spécifications de couture
La machine peut être utilisée pour les coutures à motif libre, la couture des pièces, les coutures de renfort, etc.
Des exemples d’applications comprennent la fixation d’étiquettes, d’emblèmes et d’étiquettes de noms, la fixation du velcro, divers emballages de formes et des bartacks spéciaux.
La capacité de stockage de mémoire du corps principal de la machine à coudre a été considérablement améliorée
Désormais, le corps principal de la machine à coudre prêt pour l’USB utilise de nombreux types de supports
Les données de couture créées avec l’IP-420 peuvent être stockées dans la mémoire du corps principal de la machine à coudre. La capacité de stockage de mémoire est de 500 000 points et 999 modèles ( max. 50 000 points par motif ) au maximum. En plus de la carte CompactFlash 33, le corps principal de la machine à coudre est fourni en standard avec un connecteur USB. Désormais, les données peuvent être entrées / sorties vers / depuis différents types de supports ( FD ( disquettes ), SM ( SmartMedia ), CF ( CompactFlash ), SD ( Carte numérique sécurisée ) etc.) au moyen d’un périphérique USB et d’un lecteur de carte. Le nombre maximal de points pouvant être stockés dans la mémoire de chaque milieu est d’environ 50 000 000.
spécification
Spécifications communes à tous les modèles
| Max. vitesse de couture | 2800sti / min* | ||
|---|---|---|---|
| Longueur de point | 0,1 ~ 12,7 mm ( 0,05 mm pas ) | ||
| Course à la barre d’aiguille | 41,2 mm | ||
| Soulevage / course du presseur intermédiaire | Quantité de levage: 20 mm / course: standard 4 mm ( 0 ~ 10 mm ) | ||
| Position inférieure variable du presseur intermédiaire | Standard 0 ~ 3,5 mm ( max. 0 ~ 7,0 mm ) | ||
| Tension du fil d’aiguille | Tension active ( mécanisme de contrôle de la tension du filetage électronique ) | ||
| Accrocher | Crochet navette double capacité | ||
| Stockage des données de modèle dans la mémoire | Mémoire du corps principal: Max. 500 000 points, 999 modèles ( max. 50 000 points / motif ) | ||
| Supports externes: Max. 50 000 000 de points, 999 modèles ( max. 50 000 points / motif ) | |||
| Installation d’agrandissement / réduction | 1 ~ 400% ( 0,1% pas ), l’agrandissement / réduction du motif peut être effectué en augmentant / diminuant la longueur du point ou le nombre de points | ||
| Fil de canette / Compteur de produits | Système haut / bas ( 0 ~ 9 999 ) | ||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | ||
| Huile lubrifiante | JUKI New Defrix Oil No.2 ( équivalent à ISO VG32 ) | ||
| Moteur de machine à coudre | Servomoteur CA 550W ( système à entraînement direct ) | ||
| Puissance requise / Consommation électrique | monophasé, 200 en 3 phases ~ 240V / 450VA | ||
JUKI-MS-1190 & MS-1261
Machine à bras déporté 3 Aiguilles JUKI MS-1190 & MS-1261
Grace au guide-fil situé entre la barre à aiguilles releveur de fil et le levier intermédiaire, le moment de tendre le fil de l’aiguille peut être diminué. En conséquence, la machine est capable de faire de magnifiques points avec un aspect doux, même lorsque du matériel épais est utilisé.
Description pour JUKI MS-1190
Basse tension de couture et mécanisme de couture amélioré qui empêche le plissement.
La tension du fil de l’aiguille et la tension du fil de la canette ont été diminué après réexamen du mécanisme de double chaînette. En outre, la ligne de point, jauges et arpenteuse ont été considérablement amélioré, formant ainsi de magnifique finitions de couture et la prévention plissement.
La machine empêche le point de sauter, même quand il tourne à grande vitesse, assurant des produits de haute qualité.
Avec sa capacité de couture sous une basse tension et sa meilleur adaptation entre l’aiguille, les formes de la machine fait des points avec cohérence tous le temps. La machine évite également au point de sauter même à grande vitesse pour aider à promouvoir des confections de haute qualité.
La machine est équipée en standard, avec un nouveau dossiers développés qui permet à la machine d’effectuer des coutures avec cohérence.
Des dossiers nouvellement développés sont équipés en standard avec la machine. Les dossiers sont conçus pour correspondre au pied -de-biche et ainsi permettre à la matière à être alimenté régulièrement sous eux. Ils sont faciles à utiliser et améliore la cohérence dans la couture. Différents types de dossiers sont préparés conformément au matériel utiliser.
L’appareil a permis d’améliorer la facilité d’utilisation.
La forme du lit a été conçu pour permettre à l’opérateur de manipuler avec facilité. Le sélecteur de longueur de point de type bouton-poussoir a été mis en place pour modifier la quantité d’alimentation. Les horaires de la nourrir came et l’arpenteuse de came de basculement peut être ajustée séparément. Toutes ces caractéristiques sont conçues pour faciliter l’opération et l’entretien
Description pour JUKI MS-1261
L’arpenteuse borde le fil à coup sûr ,empêchant ainsi le point de sauter.
La mise en place du mécanisme d’alimentation a été chargé de diminuer la quantité d’avance lorsque l’aiguille pénètre dans le matériau, empêchant ainsi l’aiguille de flexion. Le fil de la canette est serré à coup sûr, produisant ainsi des boucles de fil conducteur. L’arpenteuse borde le fil de l’aiguille sans faute, terminant ainsi coutures uniformes.
Le mécanisme d’alimentation alimente le matériel en douceur, permettant ainsi à la machine de finir des coutures avec cohérence.
Le nombre de dents de la griffe a été augmenté de sorte qu’il peut facilement attraper le matériel. La forme de l’élément de compression du pied a été modifiée pour empêcher le contact avec un seul côté de la partie recouverte. La protection de l’aiguille mobile (à l’arrière) est fournie avec un mécanisme de réglage vertical. Ces caractéristiques contribuent à lisse alimentation du matériel épais, ce qui empêche au point de sauter.
Des besoins pour améliorer la qualité de couture pour soutenir de matériaux différents sont continuellement croissant. La machine à double point de chaînette avec grand bras, la MS-1190 et MS-1261, a été développé dans la poursuite approfondie dans la « couture” de doubles points chainettes pour atteindre une capacité de couture basse tension ! La machine promet la production de belles et même des points sans plissement, au point de sauter et l’alimentation en matière inégale. L’appareil prend en charge une large gamme de matériaux des matières légers tels que la soie et Georgette à ceux de poids lourd tels que des jeans 14,5 oz denim. La machine est un excellent modèle qui fait le meilleur de la double chaînette pour la fabrication de produits d’habillement de haute qualité et avec une efficacité accrue de la production.
La machine fournit des finitions de coutures magnifique même avec des matériau épais.
Grace au guide -fil situé entre la barre à aiguille releveur de fil et le levier de relâchement de la tension intermédiaire, le moment de tendre le fil de l’aiguille peut être modifié et la tension du fil de la canette peut être diminuée. En conséquence.
La machine permet une alimentation en matière inégale.
Les différences de hauteur entre la griffe et la semelle de le pied-de -biche peut être spécifié de manière appropriée et ajustée conformément à l’épaisseur du matériau.
Caractéristiques pour JUKI MS-1190 & MS-1261
| Nom du modèle | MS-1190 (avec V046) | MS-1190M (avec V045) | MS-1261M (avec V045) | MS-1261 (avec V045) |
| Application | Tissus fin | Tissus moyen | Tissus moyen à lourds | Tissus extra lourd |
| Vitesse maximale de couture | 4,000pts/min | 4,000pts/min | 3,600pts/min | 3,600pts/min |
| Longueur de point | 1.2～3.2mm | 1.2～3.2mm | 1.4～4.2mm | 1.4～4.2mm |
| Aiguille | TV×64-NY (#12) #8～#14 B-64 (Nm80) Nm60～Nm90 | TV×64-NY (#16) #12～#19 B-64 (Nm100) Nm80～Nm120 | UY128GAS-NY (#19) #16～#22; UY128GAS (Nm120) Nm100～Nm140 | UY128GAS-NY (#21) #16～#22; UY128GAS (Nm130) Nm100～Nm140 |
| Ecartement | 3.2mm (1/8″)～6.4mm (1/4″) | 3.2mm (1/8″)～6.4mm (1/4″) | 5.6mm (7/32″)～9.6mm (3/8″) | 5.6mm (7/32″)～9.6mm (3/8″) |
JUKI-MS-1261A/DWS
Caractéristiques du produit
Le capteur de détection de pièces multicouche aide à alimenter le matériau en douceur, permettant à la machine à coudre de produire de belles coutures
Le MS-1261A est doté de fonctions numériques pour empêcher le saut de points et la collecte de points ainsi que pour soutenir l’alimentation en douceur de pièces multicouches de matériaux qui sont considérablement plus lourdes que les autres parties de matériaux. Ces capacités sont très nécessaires pour coudre des jeans.
La tête de machine nouvellement développée est fournie en standard avec la fonction de contrôle de la pression du pied du presseur qui a le capteur de détection de pièces multicouche. En combinaison avec le extracteur numérique en tissu de type courroie qui permet le réglage numérique de la pression du pied du presseur de courroie et de la longueur d’alimentation, la machine à coudre réalise “des coutures plus joliment finies”.
La prise en charge de la commande numérique facilite l’ajustement de la couture pour différents types de matériaux. Même en cousant des matériaux lourds, le système de couture produit des coutures douces et belles.
Le système de couture offre une meilleure opérabilité pour l’opérateur et favorise les économies d’énergie
Les machines à point de maille conventionnelles ont une tête de machine spécialement formée en raison de son type de point.
Dans le but de faciliter la couture et de faciliter la manipulation des matériaux, le MS-1261A / DWS a adopté une tête de machine nouvellement développée dont la forme ressemble aux machines à coudre à usage général.
Le MS-1261A / DWS est le premier système de couture doté d’un moteur à entraînement direct à haute puissance économe en énergie. En conséquence, la maniabilité et la maintenabilité sont améliorées.
JUKI Smart APP vous permet d’envoyer et de confirmer diverses données
Dans la demande, il existe des éléments de gestion ( enregistrement terminal ), données de la machine à coudre ( données de couture ), tableau problème-solution.
Dans le tableau problème-solution, nous pouvons générer des graphiques de production, le tableau de disponibilité, etc. pour chaque machine à coudre acquise afin qu’elle puisse être utilisée pour vérifier la situation actuelle et l’analyser.
Prévention du saut de point
Grâce à l’amélioration du locus d’alimentation, la flexion des aiguilles est empêchée en diminuant la quantité d’alimentation lorsque l’aiguille pénètre dans le matériau. En conséquence, le filetage du looper est solidement conservé pour assurer une formation de boucle stable, permettant ainsi au looper d’attraper le fil d’aiguille de manière appropriée pour produire des coutures sans faute. De plus, le protège-aiguille de type rétrograde aide à alimenter en douceur les matériaux lourds, empêchant ainsi la survenue d’un saut de point.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
La gestion, la navigation et l’édition des données peuvent être effectuées sur le logiciel d’application
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration.
Le panneau d’opération est également fourni en standard avec un port USB.
La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir la “qualité stable” et la “réduction du temps nécessaire aux changements de configuration”. Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
*Android OS version 6.0 est recommandé pour utiliser JUKI Smart APP.
( Le fonctionnement est confirmé par rapport aux versions 5.0 et ultérieures. )
Contactez le distributeur JUKI dans votre région pour savoir comment utiliser le logiciel d’application.
Performances de base
Extracteur de tissu numérique de type ceinture
Ce extracteur de tissu numérique de type ceinture empêche le saut de point et la collecte de points qui sont susceptibles de se produire dans des parties de matériau multicouches.
La “pression du pied du presseur de ceinture” et la “longueur d’alimentation” peuvent être réglées sur le panneau de commande de la machine à coudre. Ce extracteur de tissu numérique est fourni à la fois avec la surface du rouleau qui est douce aux matériaux et une forte force d’alimentation.
Le extracteur numérique en tissu ne peut être soulevé qu’en actionnant le levier.
Cela promet une maintenance plus facile.
Refroidisseur d’aiguille
L’aiguille devient chaude lors de la couture à grande vitesse.
Le refroidisseur d’aiguille souffle de l’air à l’aiguille pendant la couture à grande vitesse pour éviter que l’aiguille ne devienne si chaude qu’elle coupe le fil par sa chaleur.
Coupe-filetage à chaîne
Ce coupe-filetage à chaîne est muni d’un capteur. Par conséquent, le couteau ne peut être utilisé que lorsque cela est nécessaire.
Le fonctionnement du couteau et celui du vide peuvent être réglés séparément sur ON et OFF sur le panneau de commande.
Le couteau ne fonctionne qu’au début et à la fin de la couture, contribuant ainsi à une meilleure durabilité.
Lampe à main LED
La quantité lumineuse de la lumière à main LED peut être ajustée en cinq niveaux.
La lumière des mains LED peut également être éteinte. Avec la lumière des mains LED, la luminosité peut être ajustée pour permettre à l’opérateur d’effectuer facilement des travaux de couture, améliorant ainsi l’efficacité du travail.
*Auto-lifter est également inclus dans l’équipement standard.
spécification
| Nom du modèle | MS-1261A / DWS | MS-1261AM / DWS | ||
|---|---|---|---|---|
| Application | Lourd – à extra lourd – poids | Poids moyen à lourd | ||
| Max. vitesse de couture | 5 500sti / min* | |||
| N ° d’aiguille | 3 | |||
| Alimentation | Alimentation par le bas | |||
| Course à la barre d’aiguille | 33,2 mm | |||
| Jauge d’aiguille | 6,4 mm ( 1/4 ” ) | |||
| Longueur de point | 1,4 mm – 4,2 mm | |||
| Soulevage du pied-de-biche | 10mm | |||
| Aiguille | UY128GAS # 16 ~ # 22 ( Norme ° 21 ) | UY128GAS # 16 ~ # 21 ( Norme ° 19 ) | ||
| Levier releveur de fil | Levier de prise en charge du filetage de la barre d’aiguille | |||
| Circonférence du tube à l’entrée de l’aiguille |
194 mm | |||
| protège-aiguille | protège-aiguille de voyage arrière | |||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | |||
| Lubrification | Lubrification automatique | |||
Présentation du produit
JUKI-MB-1377
Pose bouton point de chainette coupe fil automatique JUKI MB-1377
Machine pose bouton avec un obturateur mécanique, simple point de chaîne type 101, pour les boutons 2 ou 4 trous, 8,16,32 points à sélectionner, détourage, la pince horizontale de 0 à 4,5 mm à la verticale et de 2,5 à 6,5 mm, graissage manuel, vitesse max 1500 points / min avec un dispositif pour changer la conception que nous couture pour C dans X, dispositif mécanique pour empêcher le rejet de la couture, boutons de grappin complets épaisseur max 3,5 mm
Description
Passage sous pince 8 mm, moteur continu 220 V mono 400W, 1450tr/min avec interrupteur
Description
La machine est équipée en standard d’un “thread-mêlée de prévention ON / OFF mécanisme de changement” pour aider à produire de belles coutures avec une durabilité accrue. Forme de point peut être rapidement changé au fil entre E et X configurations boutonnière. (Uniquement pour MB-1377)
Thread-mêlée prévention ON / OFF de mécanisme de basculement
La machine est équipée en standard d’un « fil-mêlée de prévention ON / OFF mécanisme de changement” pour aider à produire de belles coutures avec une durabilité accrue.
Couture Speedy
La machine coud des boutons avec un nombre optimal de points de couture ; 8, 16 ou 32, selon les conditions de couture.
Caractéristiques pour JUKI MB-1377
MB-1377
1,500sti/min
8, 16, and 32 points
2.5～6.5mm
0～4.5mm
Bouton de manchette, Bouton enveloppé, Bouton de pression,
φ10～28mm (épaisseur de bouton: 1.8～3.5mm)
TQ×1 (#16) #14～20
JUKI-MB-1373
Pose bouton point de chainette coupe fil automatique JUKI MB-1373
Description
Le JUKI MB-1370 Série est fourni en standard avec un « fil-mêlée de prévention ON / OFF mécanisme de changement” pour aider à produire de belles coutures avec une durabilité accrue. Forme de point peut être rapidement changé au fil entre et configurations boutonnière. (Uniquement pour MB-1377)
Prévention fil mêlée ON / OFF mécanisme de changement
Le JUKI MB-1370 Série est fourni en standard avec un «fil-mêlée de prévention ON / OFF mécanisme de changement” pour aider à produire de belles coutures avec une durabilité accrue.
Couture Speedy
Le MB-1370 Série JUKI coud des boutons avec un nombre optimal de points de suture; 8, 16 ou 32, selon les conditions de couture.
Productivité accrue
La machines à coudre pose bouton JUKI atteindre la vitesse de couture de 2,700sti / min. Le départ de la machine, l’arrêt, la vitesse de fil-parage et levage automatique-de-biche a été augmentée de raccourcir considérablement le temps de cycle total.
Excellente qualité de couture.
JUKI pose bouton Machines à coudre Aiguille mécanisme fil de préhension permet de produire nœud cohérente attacher au début de la couture.
Beaucoup de patrons de couture différents.
Les machines à coudre JUKI Bouton fournissent 50 patrons de couture en standard différents. La machine permettant de passer facilement de patrons de couture pour l’exécution sans effort d’une gamme inépuisable de spécifications de couture.
Les machines JUKI pose bouton sont également capables de coudre des boutons en utilisant les mêmes données utilisées pour la LK-1903 (données dans EP-ROM sont activés par conversion).
La machine est équipée de série de la tension active (mécanisme fil de contrôle électronique de tension).
Depuis les Machines à coudre pose bouton JUKI sont munies d’un mécanisme de tension active, il est en mesure de fixer une tension de fil d’aiguille qui correspond à diverses conditions de couture (comme fil, la matière et la vitesse de couture) sur le panneau de commande, stocker les données dans la mémoire et le reproduire.
La tension du fil de l’aiguille peut être séparé en fonction du type de couture ou d’une partie d’une couture, comme la partie au début de la couture, la base cousue part, zigzag cousu partie et à la fin de la couture (fixation point).
Lorsque le panneau de commande est utilisé en combinaison avec la tension active, la tension du fil de l’aiguille peut être réglée sur une base point par point. Cela permet d’éliminer les indésirables variations de tension de fil à une partie multicouches d’un matériau ou avec la direction de couture, contribuant ainsi à la qualité de couture amélioré.
Caractéristiques pour JUKI MB-1373
MB-1373
1,500sti/min
8, 16, and 32 ponits
2.5～6.5mm
0～6.5mm
Bouton de manchette, Bouton enveloppé, Bouton de pression,
Étiquette, Bouton métallique, Bouton Stay
φ10～28mm (épaisseur de bouton: 1.8～3.5mm)
TQ×1 (#16) #14～20
JUKI-MB-1800
Machine à coudre à bouton de chaîne à tête sèche, à tête sèche, à grande vitesse
Une nouvelle machine à coudre à boutons qui prend en charge de nombreuses spécifications de couture à boutons différentes indépendamment.
Caractéristiques du produit
Excellente qualité de couture et flexibilité améliorée
Il est livré avec un flux électronique à entraînement direct entraîné par un servomoteur AC compact pour garantir une excellente qualité de couture et améliorer considérablement la flexibilité et la maintenabilité.
Les longueurs de fil plus courtes restent après la coupe du fil
La machine effectue le rognage du filetage à la position optimale en corrigeant la position du bouton par rapport à l’entrée de l’aiguille du dernier point. Cela raccourcit le fil restant sur le matériau après la coupe du fil à env. 3,5 mm.
La machine coud des boutons avec des coutures magnifiquement finies
La machine offre une productivité exceptionnelle
La machine fonctionne à une vitesse de couture maximale de 1 800 tr / min et est livrée avec un système à entraînement direct soutenu par un servomoteur AC compact qui offre une excellente précision et réactivité d’arrêt. Fonctionnant en combinaison, ces fonctionnalités raccourcissent le temps de la machine de 10% ou plus par rapport à notre machine conventionnelle.
Inutile de dire que la machine à coudre à un seul fil, à point de chaînette et à bouton n’a pas besoin de changer le fil de bobine.
La machine répond à de nombreuses spécifications de couture de boutons
La machine est capable de coudre indépendamment diverses formes de couture telles que les coutures en U, les coutures en forme de X et les coutures en forme de Z
La tête sèche élimine les taches d’huile
La tête de machine est un type non lubrifiant. Avec ce type, l’opérateur n’a jamais à ajouter d’huile, et la coloration du produit à coudre avec de l’huile est une impossibilité.
La machine est équipée en standard d’une fonction de prévention des fils
Excellente maintenabilité et opérabilité
spécification
| Nom du modèle | MB-1800S | MB-1800B | ||
|---|---|---|---|---|
| Max. vitesse de couture | 1800 tr / min | |||
| Quantité d’aliments | Alimentation croisée 0 ~ 10 mm • Alimentation longitudinale 0 ~ 6,5 mm | |||
| Boutons applicables | Type: Boutons plats en forme de rond Taille: φ10 ~ φ28 mm Pièce jointe : • Pour les petits boutons ( φ10 ~ φ12mm ) • Pour boutons moyens ( φ12 ~ φ20mm ) • Pour les gros boutons ( φ20mm ou plus ) Épaisseur: 1,8 ~ 5 mm • Le levier de mâchoire de pince à boutons pour boutons épais doit être utilisé pour les boutons d’une épaisseur de 3,5 mm ou plus |
|||
| Type: Boutons de tige, boutons enveloppés, boutons-pression, boutons métalliques, boutons de maintien, étiquettes ( des accessoires exclusifs doivent être utilisés. ) | ||||
| Forme de couture |  |
|||
 |
||||
| Unité d’essuie-glace | Choix | Fourni en standard | ||
| Soulevage de la pince à boutons | Max. 14 mm | |||
| Course à la barre d’aiguille | 48,6 mm | |||
| Aiguille ( au moment de la livraison ) | TQ × 7 ( # 16 ) # 14 ~ # 20 | |||
| Système d’alimentation | En marchant à moteur | |||
| Mécanisme de nouage | Fourni en standard | |||
| Lubrification | Pas de lubrification | |||
| Discrimination du bouton à nourrir | – | |||
| Alimentation par bouton | – | |||
| Mode d’alimentation des boutons | – | |||
| Puissance requise | monophasé 220 ~ 240V, 100 ~ 120V ( en basculant sur le connecteur PWB ) |
|||
| Consommation d’énergie | 150W | |||
| Lester | Tête de machine, panneau de circuit imprimé 25kg | |||
JUKI-LK-1903S
Système de couture à boutons contrôlé par ordinateur, haute vitesse, Lockstitch
Gestion des performances de couture et de la machine à coudre avec le système de couture de nouvelle génération de JUKI.
La machine est montée avec NFC ( Communication en champ proche ) et des dispositifs de communication capables d’une transmission de données à 2 voies.
Caractéristiques du produit
Lockstitch, système de couture de boutons de type standard
La machine atteint une vitesse de couture de 2700sti / min. Le sertissage du filetage de la machine, etc. a été augmenté pour raccourcir considérablement le temps de cycle total. La machine est fournie en standard avec 50 modèles de couture différents à une productivité plus élevée. Le LK-1903BN est une machine à coudre à bouton de verrouillage qui est non seulement applicable à de nombreuses spécifications de couture différentes, mais également capable d’effectuer la couture à cycle et produit des coutures de haute qualité.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration. Le panneau d’opération est également fourni en standard avec un port USB. La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir la “qualité stable” et la “réduction du temps nécessaire aux changements de configuration”.
Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
*Android OS version 6.0 est recommandé pour utiliser JUKI Smart APP.
( Le fonctionnement est confirmé par rapport aux versions 5.0 et ultérieures. )
Contactez le distributeur JUKI dans votre région pour savoir comment utiliser le logiciel d’application.
Performances de base
Productivité plus élevée.
La machine atteint une vitesse de couture de 2700sti / min. Les vitesses de démarrage, d’arrêt, de sertissage et de levage automatique du presseur de la machine ont été augmentées pour raccourcir considérablement le temps de cycle total.
Excellente qualité de couture.
Le mécanisme de saisie du fil d’aiguille aide à produire un nouage cohérent au début de la couture.
De nombreux modèles de couture différents.
Le point de départ de la couture peut être corrigé.
Le point de départ de la couture peut être déplacé dans la direction X / Y. Cela permet de corriger un motif de couture conformément à la configuration du pied-de-biche.
Les taches d’huile sont éliminées.
Économie d’énergie écologique
Un encodeur est installé dans le moteur à impulsions, permettant ainsi d’économiser considérablement la consommation d’énergie.
Mécanisme de levier automatique utilisant un système.
La machine est fournie en standard avec la tension active
( mécanisme de contrôle de la tension du filetage électronique ).
LED LIGHT
La lumière LED peut régler l’intensité lumineuse à 5 niveaux, et un réglage désactivé est également possible. L’opérateur peut définir la luminosité qui est facile à travailler, améliorant ainsi l’efficacité du travail.
spécification
| Nom du modèle | LK-1903BN | ||
|---|---|---|---|
| Max. vitesse de couture | 2700sti / min* | ||
| Taille du bouton | Type: bouton plat en forme de rond Taille: φ8 ~ φ32 mm 301: φ8 ~ φ20 302: φ10 ~ φ20 OPTION: φ15 ~ φ32 |
||
| Longueur de point | 0,1 ~ 10 mm ( 0,1 mm pas ) | ||
| Course à la barre d’aiguille | 45,7 mm | ||
| Soulevez le pied de la pince de travail | Max. 13 mm | ||
| Décalage automatique | Fourni en standard ( type de moteur pas à pas ) | ||
| Tension du fil d’aiguille | Tension active ( système de contrôle de tension électronique du filetage ) | ||
| Aiguille ( au moment de la livraison ) | DP × 17 ( # 14 ) | ||
| Accrocher | Crochet de navette standard | ||
| Nombre de points qui peut être stocké en mémoire |
Max. 20 000 points | ||
| Nombre de modèles standard | 50 modèles | ||
| Nombre de données pouvant être saisies | 200 modèles | ||
| Installations d’agrandissement / de rééducation | 20 ~ 200% ( 1% pas ), l’agrandissement / réduction du motif peut être effectué en augmentant / diminuant la longueur du point | ||
| Milieu de mémoire | Mémoire interne-organes | ||
| Compteur de fil Bobbin | Fourni en standard ( méthode haut / bas ) | ||
| Prévention du nid d’oiseau / Fonctions restantes à filetage plus court |
– | ||
| Fourniture et tri du bouton | – | ||
| Alimentation par bouton | – | ||
| Mode d’alimentation des boutons | – | ||
| Lubrification Huile lubrifiante |
Crochet: lubrification minute-quantité JUKI New Defrix Oil No.2 ( équivalent à ISO VG32 ) |
||
| Moteur de machine à coudre | Servomoteur secteur compact ( système à entraînement direct ) | ||
| Consommation d’énergie | 250VA | ||
| Lester | Tête de machine ( comprend le moteur ) 42kg, boîte de commande 5,1kg | ||
JUKI-LK-1903BN SERIES
Système de couture à boutons contrôlé par ordinateur, haute vitesse, Lockstitch
Gestion des performances de couture et de la machine à coudre avec le système de couture de nouvelle génération de JUKI.
La machine est montée avec NFC ( Communication en champ proche ) et des dispositifs de communication capables d’une transmission de données à 2 voies.
Caractéristiques du produit
Lockstitch, système de couture de boutons de type standard
La machine atteint une vitesse de couture de 2700sti / min. Le sertissage du filetage de la machine, etc. a été augmenté pour raccourcir considérablement le temps de cycle total. La machine est fournie en standard avec 50 modèles de couture différents à une productivité plus élevée. Le LK-1903BN est une machine à coudre à bouton de verrouillage qui est non seulement applicable à de nombreuses spécifications de couture différentes, mais également capable d’effectuer la couture à cycle et produit des coutures de haute qualité.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration. Le panneau d’opération est également fourni en standard avec un port USB. La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir la “qualité stable” et la “réduction du temps nécessaire aux changements de configuration”.
Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
*Android OS version 6.0 est recommandé pour utiliser JUKI Smart APP.
( Le fonctionnement est confirmé par rapport aux versions 5.0 et ultérieures. )
Contactez le distributeur JUKI dans votre région pour savoir comment utiliser le logiciel d’application.
Performances de base
Productivité plus élevée.
La machine atteint une vitesse de couture de 2700sti / min. Les vitesses de démarrage, d’arrêt, de sertissage et de levage automatique du presseur de la machine ont été augmentées pour raccourcir considérablement le temps de cycle total.
Excellente qualité de couture.
Le mécanisme de saisie du fil d’aiguille aide à produire un nouage cohérent au début de la couture.
De nombreux modèles de couture différents.
Le point de départ de la couture peut être corrigé.
Le point de départ de la couture peut être déplacé dans la direction X / Y. Cela permet de corriger un motif de couture conformément à la configuration du pied-de-biche.
Les taches d’huile sont éliminées.
Économie d’énergie écologique
Un encodeur est installé dans le moteur à impulsions, permettant ainsi d’économiser considérablement la consommation d’énergie.
Mécanisme de levier automatique utilisant un système.
La machine est fournie en standard avec la tension active
( mécanisme de contrôle de la tension du filetage électronique ).
LED LIGHT
La lumière LED peut régler l’intensité lumineuse à 5 niveaux, et un réglage désactivé est également possible. L’opérateur peut définir la luminosité qui est facile à travailler, améliorant ainsi l’efficacité du travail.
spécification
| Nom du modèle | LK-1903BN | ||
|---|---|---|---|
| Max. vitesse de couture | 2700sti / min* | ||
| Taille du bouton | Type: bouton plat en forme de rond Taille: φ8 ~ φ32 mm 301: φ8 ~ φ20 302: φ10 ~ φ20 OPTION: φ15 ~ φ32 |
||
| Longueur de point | 0,1 ~ 10 mm ( 0,1 mm pas ) | ||
| Course à la barre d’aiguille | 45,7 mm | ||
| Soulevez le pied de la pince de travail | Max. 13 mm | ||
| Décalage automatique | Fourni en standard ( type de moteur pas à pas ) | ||
| Tension du fil d’aiguille | Tension active ( système de contrôle de tension électronique du filetage ) | ||
| Aiguille ( au moment de la livraison ) | DP × 17 ( # 14 ) | ||
| Accrocher | Crochet de navette standard | ||
| Nombre de points qui peut être stocké en mémoire |
Max. 20 000 points | ||
| Nombre de modèles standard | 50 modèles | ||
| Nombre de données pouvant être saisies | 200 modèles | ||
| Installations d’agrandissement / de rééducation | 20 ~ 200% ( 1% pas ), l’agrandissement / réduction du motif peut être effectué en augmentant / diminuant la longueur du point | ||
| Milieu de mémoire | Mémoire interne-organes | ||
| Compteur de fil Bobbin | Fourni en standard ( méthode haut / bas ) | ||
| Prévention du nid d’oiseau / Fonctions restantes à filetage plus court |
– | ||
| Fourniture et tri du bouton | – | ||
| Alimentation par bouton | – | ||
| Mode d’alimentation des boutons | – | ||
| Lubrification Huile lubrifiante |
Crochet: lubrification minute-quantité JUKI New Defrix Oil No.2 ( équivalent à ISO VG32 ) |
||
| Moteur de machine à coudre | Servomoteur secteur compact ( système à entraînement direct ) | ||
| Consommation d’énergie | 250VA | ||
| Lester | Tête de machine ( comprend le moteur ) 42kg, boîte de commande 5,1kg | ||
JUKI-MEB-3900 Séries
Système de couture à boutonnage à œillets contrôlé par ordinateur ( pour jeans et pantalons en coton )
La machine est un système de couture à boutonnière oeillet hautement durable récemment développé pour les jeans / pantalons en coton.
Caractéristiques du produit
Le temps de la machine est considérablement réduit
Le MEB-3900 réduit le temps de la machine en raison de sa vitesse de couture maximale de 2 500 sti / min et de son couteau de coupe en tissu accéléré, démontrant ainsi une productivité accrue.
Ensuite, l’arbre principal à entraînement direct nouvellement adopté au moyen d’un servomoteur à courant alternatif compact atteint non seulement une réactivité accrue, mais atteint également à la fois un bruit réduit et des vibrations réduites. De plus, la machine a adopté un couteau de coupe en tissu à air qui promet une excellente réactivité et fonctionne plus rapidement que le couteau conventionnel.
Le moteur à entraînement direct est adopté
La machine a adopté une méthode à entraînement direct qui relie un servomoteur CA compact directement à l’arbre principal. Le démarrage rapide et la précision d’arrêt accrue obtenus en tant que résultats garantissent une réactivité exceptionnelle. De plus, le moteur à entraînement direct n’utilise pas de courroie trapézoïdale pour réduire la consommation électrique.
La tension du filetage de l’aiguille peut être établie séparément pour diverses sections d’une boutonnière telles que des sections d’œillets et des sections parallèles
La machine promet des coutures de haute qualité en répondant en douceur aux changements de formation des points et en permettant à l’opérateur de définir une tension de fil séparée pour les sections de boutonnières de bartacking.
Des tensions de filetage pour le début et la fin de la couture peuvent également être établies séparément. Cela aide à prévenir les points lâches ou les dérapages ou les délires de fil au début de la couture.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
La gestion, la navigation et l’édition des données peuvent être effectuées sur le logiciel d’application
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration. Le panneau d’opération est également fourni en standard avec un port USB. La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir la “qualité stable” et la “réduction du temps nécessaire aux changements de configuration”.
Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
*Android OS version 6.0 est recommandé pour utiliser JUKI Smart APP.
( Le fonctionnement est confirmé par rapport aux versions 5.0 et ultérieures. )
Contactez le distributeur JUKI dans votre région pour savoir comment utiliser le logiciel d’application.
Grâce au contrôle informatique, de nombreuses formes d’œillets et formes de boutonnières droites peuvent être sélectionnées ou établies sur le panneau de fonctionnement
La machine est fournie en standard avec 12 modèles de forme de couture différents. Jusqu’à 87 modèles différents peuvent être stockés en mémoire et sélectionnés.
Mécanisme de sertissage global fiable et de sertissage d’aiguille
Deux coupe-fil différents sont préparés.
L’un d’eux peut être sélectionné en fonction des besoins du client.
Le coupe-fil global a mis l’importance sur la productivité.
Il promet une coupe de fil sans faute et coupe le fil en peu de temps.
L’opérateur n’est plus tenu d’effectuer de fins réglages du coupe-fil lors du changement de longueur de couture.
Une machine à coudre avec un coupe-filet à aiguille ( Type de coupe de filetage d’aiguille ) a été la série MEB en réponse aux besoins des clients.
Un mécanisme de tension actif qui contrôle électroniquement les tensions du fil d’aiguille
Les tensions du fil d’aiguille peuvent être établies numériquement sur le panneau d’opération en fonction des conditions de couture. Les données peuvent être enregistrées modèle par modèle pour reproduire facilement les mêmes conditions de couture.
À l’aide de machines conventionnelles, il est souvent assez difficile de reproduire les mêmes conditions de couture. Cette machine le fait facilement. Avec cette capacité, le MEB-3900 répond immédiatement aux changements importants, ce qui réduit considérablement le temps nécessaire aux changements ou ajustements de configuration. La machine assure également la production cohérente de coutures de haute qualité.
Le travail de filetage peut être plus facile
Étant donné que moins de pièces doivent être filetées, la machine peut être filetée plus rapidement et plus facilement que les machines à boutonnières conventionnelles.
Diverses données peuvent être obtenues en utilisant l’APP Smart
Les données obtenues par l’APP sont reflétées dans le graphique.
Performances de base
Correspond à ce qui coud efficacement les boutonnières longitudinales
Réglage du couteau de coupe en tissu
Lorsque la lame du couteau de coupe en tissu porte, elle peut être ajustée en modifiant la hauteur de l’entretoise.
Excellente maintenabilité
Améliorations de l’environnement de travail
Visibilité améliorée autour de la saisie de l’aiguille
La projection du châssis de la tête de la machine a été réduite. De plus, le couteau de coupe en tissu est situé plus près du côté opérateur par rapport au modèle conventionnel.
La visualisation, lors du placement du matériau sur la machine à coudre, est améliorée, contribuant ainsi à une meilleure maniabilité. De plus, le mécanisme de serrage du filetage de la pince à filetage d’aiguille ( en option ) a été amélioré pour une meilleure visualisation.
Couvercle inférieur du type à verrou
Un couvercle inférieur de type verrou est adopté. L’entretien quotidien (, le réglage du filetage, le nettoyage, etc. ) peuvent être effectués sans relever la tête de la machine.
La machine est fournie en standard avec une lumière LED
Une lumière LED est fournie en standard sur le dessous de la mâchoire de la tête de la machine.
La zone autour de l’entrée de l’aiguille est ainsi éclaircie pour améliorer la maniabilité.
La luminosité des LED peut être ajustée à 20 niveaux.
spécification
| Nom du modèle | MEB-3900J | MEB-3900C |
|---|---|---|
| Application | jeans | Pantalon en coton et vêtements de travail |
| Modèles de forme d’assemblage |  La machine est fournie en standard avec 12 modèles de forme de couture différents de boutonnière oculaire. Jusqu’à 87 modèles différents peuvent être stockés en mémoire et sélectionnés. |
|
| Système de points | 1 aiguille, double point de chaînette ( avec gimp ) | |
| Vitesse de couture | 400 ~ 2 500sti / min* | |
| Longueur de point | 10 ~ 38 mm ( Type de coupe de fil d’aiguille ) 10 ~ 34 mm ( Type de garniture de filetage global ) |
|
| Largeur de lancer d’aiguille | Réglage mécanique de la largeur de lancer de l’aiguille: 2,0 ~ 4,0 mm Compensation de la largeur de lancer d’aiguille ( par une table d’alimentation dérivée ): 1,5 ~ 5,0 mm |
|
| Longueur de barre conique | 3 ~ 15 mm | |
| Hauteur de la pince de travail | 13 mm | |
| Méthode de changement de forme de point | En sélectionnant un programme | |
| Méthode de coupe de boutonnière | By cut-before knife or cut-after or without buttonhole cutting | |
| Cloth cutting knife drive system | Pneumatic | |
| Needle (at the time of delivery) | D0×558 Nm90~Nm120 (Nm110) | |
| Lubricating oil | JUKI MACHINE OIL No.18 (equivalent to ISO VG18) | |
| Compressed air | Main regulator : 0.5 MPa Hammer pressure regulator : 0.35 MPa (standard), 0.4 MPa (Max) |
|
| Air consumption | 49.5 l/min (11.6 cycle/min) | |
| Power requirement and power consumption | Single-/3-phase 200-240V, 250VA | |
| Weight | Machine head : 110Kg, Operation panel : 0.3Kg, Control Box : 5Kg | |
| Dimensions | Machine head : 382mm (W) × 656mm (D) × 584mm (H) Completed-product : 1,050mm (W) × 700mm (D) × 1,248mm (H) (thread stand is not included) |
|
Présentation du produit
