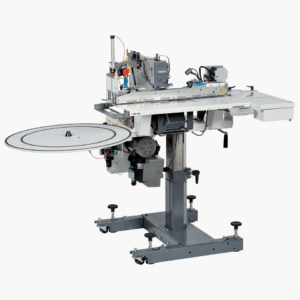

V500-3D
Unité de rainage de boucle
FONCTIONNALITÉS
4650EV9@UP3
Dispositif automatique de réglage des boucles de ceinture
Vi.Be.Mac. a développé sa propre unité de réglage des boucles de ceinture, en mettant toujours l’accent sur la flexibilité. En conséquence, ils ont créé une unité capable de répondre à de nombreuses exigences de style différentes. Plus précisément, le poseur de boucles de ceinture 4650EV9@UP3 peut fonctionner sur les styles classiques, semi-classiques, insérés et à double boucle. De plus, il est capable d’effectuer des points d’arrêt entièrement personnalisables.
En ce qui concerne la qualité, l’unité de pose de boucle de ceinture est équipée des dernières technologies brevetées. Ces technologies assurent une boucle parfaitement alignée, une coupe en V de la boucle, un système de coupe durable et un confort maximal pour l’opérateur. Dans l’ensemble, l’unité de réglage des boucles de ceinture de Vi.Be.Mac. est un choix fiable et polyvalent pour répondre à une variété d’exigences de style. Que vous ayez besoin d’attacher des passants de ceinture réguliers ou de travailler sur des styles classiques, semi-classiques, insérés ou à double boucle, le 4650EV9@UP3 passe-boucle de ceinture est là pour vous.
DOUBLE PIED-DE-BICHE COMPENSATOIRE
Réglage automatique des boucles de ceinture avec pression supplémentaire également sur plusieurs couches de tissu, moins de flexion, en plus d’un barycentre inférieur
SYSTÈME D’ALIGNEMENT DES BOUCLES
Pour éviter que la boucle ne se dépositionne sur le tissu, notamment pour les queues pliées (boucle Q / boucle 3D) ; Les boucles sont toujours parfaitement alignées, ce qui permet à l’opérateur de travailler rapidement sans avoir besoin de centrer chaque boucle
SYSTÈME ROTATIF POUR LA POSITION DES APPAREILS
Les appareils peuvent être réglés dans 4 positions prédéfinies avec un système de rotation rapide ; Temps d’arrêt considérablement réduits
Bartack entièrement personnalisable
Double boucle et boucle classique avec dispositifs optionnels
Boucle pour vêtements de sport avec dispositif inclus
SPÉCIFICATIONS TECHNIQUES
Tête de couture : Vi.Be.Mac.
Vitesse maximale de la tête de couture : 2800 tr/min Vitesse maximale de la machine à coudre : 2600 tr/min Nombre de points : 1 à 999 (programmable)
Distance entre l’aiguille : 25 à 80 mm Largeur de la boucle : 8 à 30 mm Boucle finie : 32 à 85 mm Zone de couture : 15 x 28 mm
Tension d’alimentation : 220 V 50/
60 Hz
Moteur de la machine à coudre : Mitsubishi XCG 554 20Y – 550W
Boîtier de commande : XCG MFY 2005
Pression d’air de fonctionnement : 4,5 bar
Consommation d’air : 6 L/min
FONCTIONNALITÉS
VS3022
UNITÉ D’OURLAGE INFÉRIEUR
Par rapport à d’autres unités du Vi.Be.Mac. , l’unité d’ourlet inférieur VS3022 se distingue comme une unité de renommée mondiale. Cette unité est conçue et fabriquée dans sa propre usine, assurant un contrôle de qualité exceptionnel.
L’ourlet inférieur VS3022 est une solution idéale pour les problèmes d’ourlet de pantalon sur le marché, grâce à sa précision et à sa productivité. Cet appareil est également très flexible, ce qui est devenu une marque de fabrique de tous les produits Vi.Be.Mac.
L’une des principales caractéristiques de cette unité d’ourlet inférieur est son pli réglable, qui permet d’ourler à la fois à l’avant et à l’arrière. Il bénéficie également d’une efficacité de haut niveau, ce qui en fait un choix de premier ordre pour les besoins d’ourlet. De plus, l’unité offre une grande flexibilité grâce à son kit de conversion rapide. Ce kit peut facilement passer du point de chaînette au point noué et vice versa en 25 minutes environ.
Dans l’ensemble, l’unité d’ourlet inférieur VS3022 est un choix fiable et polyvalent pour tous ceux qui recherchent des solutions d’ourlet de haute qualité. Que vous ayez besoin d’un ourlet inférieur au point de chaînette ou au point noué, cet appareil est là pour vous.
CONVERSION RAPIDE
Grâce au kit de conversion rapide, l’unité 3022BHE peut être convertie en moins de 25 minutes de l’antivol à la chaîne et inversement
TECHNOLOGIE D’ALIMENTATION À L’AIGUILLE
Capable de fonctionner sur les tissus extensibles les plus difficiles, garantissant toujours un résultat de haute qualité
CANETTE DOUBLE CAPACITÉ
Grâce à la bobine à double capacité, les temps d’arrêt sont considérablement réduits et la productivité augmentée
ourlet inférieur
SPÉCIFICATIONS TECHNIQUES
Vitesse de couture maximale : 4000 tr/min point de chaînette, 3500 tr/min point noué
Longueur de point standard : de 0,9 à 9 mm Largeur de l’ourlet : de 9 à 30 mm (42 mm
en option)
Tête de couture : Vi.Be.Mac.
Tension d’alimentation : 220 V 50/60 Hz
Machine à coudre Moteur : Mitsubishi XCG 554 20Y – 550W
Boîtier de commande : XCG MFY 2005
Consommation d’air : 2 L/min
FONCTIONNALITÉS
Dossiers recto et verso (tous deux fournis)
Le plus petit bras de cylindre du marché
JUKI-DLN-5420N-7
Machine piqueuse raseuse 01 aiguille avec coupe fil automatique
1 aiguille, aiguille, machine à point de verrouillage avec coupe-bord vertical et coupe-fil automatique
Avec son mécanisme de couteau hautement opérable, la machine contribue à promouvoir la production de produits de qualité améliorée tout en augmentant l’efficacité.
Caractéristiques du produit
La qualité du point est constante même pendant le fonctionnement à grande vitesse
Capable de la couture à grande vitesse, il peut également répondre de manière flexible à diverses applications, conduisant ainsi à une productivité plus élevée.
Le couteau est suffisamment tranchant pour couper tout type de matériau
Le couteau est capable de couper tout type de matériau, quelle que soit son épaisseur ou sa ténacité, y compris le matériau lourd, le matériau élastique et le matériau de brossage.
Le levier de couteau utilitaire à une touche améliore le confort de fonctionnement
Le levier du couteau ayant été plissé de manière à éviter la rouille, il n’est pas nécessaire de s’inquiéter de la souillure du matériau.
Réglage de la position du couteau de coupe en tissu
Le couteau de coupe en tissu a été conçu pour pouvoir se déplacer jusqu’à 5,5 mm vers vous depuis le centre de l’aiguille.

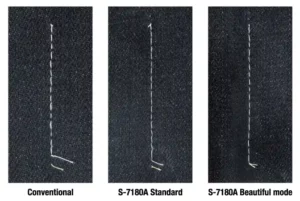

Mécanisme de coupe de fil sûr
Le coupe-filetage est conçu pour couper divers fils de différentes épaisseurs, de sorte que la plage du numéro d’épaisseur de fil applicable a été élargie. Le coupe-fil peut donc couper facilement un fil épais.
Le panneau d’opération peut être sélectionné selon le processus ( CP-18A, CP-180A )
Deux panneaux de commande différents, le CP-18A et le CP-180A sont applicables aux DLM-5400N-7 et DMN-5420N-7. Les deux panneaux de fonctionnement sont fournis avec la fonction de support de production.
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents )
spécification
| Nom du modèle | DMN-5420N-7 |
|---|---|
| Max. vitesse de couture | 5000sti / min * ( Max. 4 000 tr / min avec la longueur du point réglée sur 4 mm ou plus ) |
| Système d’alimentation | Alimentation pour aiguille |
| Max. longueur du point | 5 mm ( alimentation normale ), 3 mm ( alimentation inverse ) |
| Course à la barre d’aiguille | 30,7 mm |
| Soulevage du pied-de-biche | À la main: 5,5 mm, au genou: 10 mm |
| Aiguille ( au moment de la livraison ) | DBX1 ( # 14 ) # 9 ~ # 18, pour JE: 134 ( Nm90 ) |
| Accrocher | Crochet rotatif complet lubrifiant automatiquement |
| Max. épaisseur du matériau à couper | 4 mm |
| Lubrification | Automatique |
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) |
| Fonction d’alimentation inverse automatique | Fourni en standard |
| Puissance requise | monophasé 100 ~ 120V, 200 ~ 240V, triphasé 200 ~ 240V |
| Consommation d’énergie | 650VA |
| Poids total | 84kg |
BROTHER NEXIO BAS-326H-484/484SF
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 200 x 100 mm pour la réalisation d’assemblages complexes dans des matériaux très épais et avec des gros fils
L’utilisation du mécanisme avancé d’alimentation robuste et contrôlé offre une excellente qualité de point et des points serrés, même pour des applications de couture très lourdes.
En outre, le dispositif d’alimentation du fil supérieur fournit la longueur nécessaire du fil supérieur au début de la couture, empêchant ainsi le fil de s’extraire, quelle que soit la quantité d’alimentation fournie.

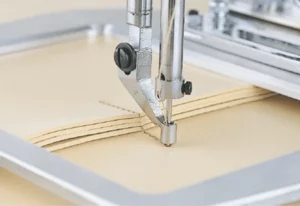

Couture précise et solide, même pour les matériaux les plus lourds. Qualité de point exceptionnelle
Le crochet triple est équipé en standard de manière à réduire la fréquence des changements de canette, ce qui améliore la productivité.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.
Vitesse de couture de première classe au monde de 2 800sti / min avec couture de haute qualité
Un mécanisme d’alimentation plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée du monde de 2800sti / min. Avec son point de couture précis, la machine peut effectuer de belles coutures avec un serrage de fil stable.
Détecteur numérique de tension et rupture de fil en équipement standard
La tension du fil supérieur peut être numérisée avec Digital Tension, offrant une couture stable. Plus besoin de se xfier au sensations individuelles. Lorsque la rupture du fil est détectée, l’opération de couture est arrêtée automatiquement et un avertissement est donné à l’opérateur, ce qui a pour effet de réduire le nombre de détectives.
Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.

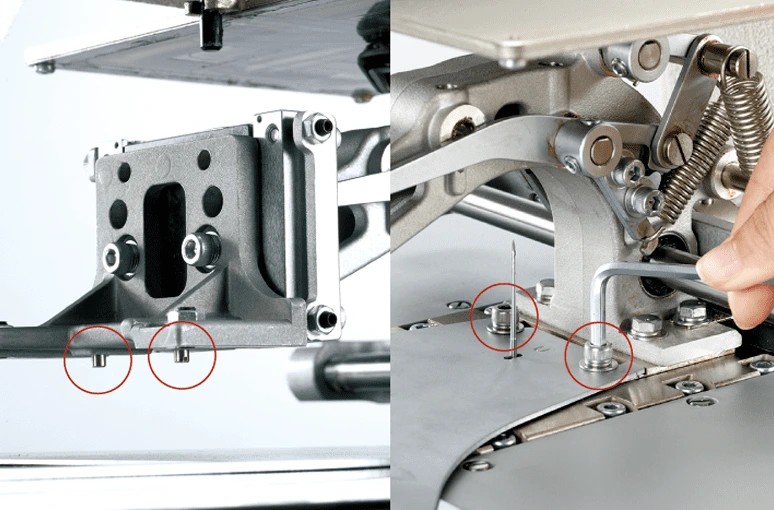

Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.

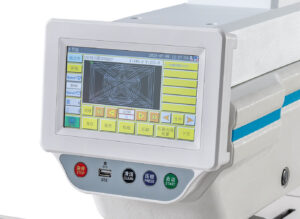

Meilleure expérience utilisateur avec écran tactile LCD
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-326H-484 | BAS-326H-484SF | |
| Forme de point | 01 aiguille point noué | |
| Max. vitesse de couture | 2 200 pts/min | |
| Max. zone de couture | 220,0 x 100,0 mm | |
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) | |
| Longueur de point | 0,05 ~ 12,7 mm | |
| Nombre de points | 500 000 points (mémoire interne) | |
| Max. nombre de points | 20 000 points (par programme) | |
| Nombre d’éléments de données de couture pouvant être stockés | 999 (Mémoire interne, carte SD, mémoire USM) * | |
| Méthode de levage de la pince de travail | Méthode du vérin pneumatique, pince de travail de type séparé | |
| Hauteur de serrage de travail | Max. 27,5 mm | |
| Quantité de levage intermittent du pied-de-biche | – | 19,5 mm |
| Course intermittente du pied-de-biche | – | 2,0 mm-4,5 mm, 4,5 mm-10,0 mm ou 0,0 mm (réglage par défaut 3,0 mm) |
| Crochet | Crochet triple capacité | |
| Dispositif d’essuie-glace | ◯ | |
| Coupe-fil | ◯ | |
| Levier releveur de fil | ◯ | |
| Détecteur de casse de fil | ◯ | |
| Nombre de programmes de cycles | 30 | |
| Moteur | Servomoteur AC 550W | |
| Poids | Tête de machine : 88 kg | |
| Boîtier de commande : 9 kg | ||
| Alimentation | Monophasé 110V / 220V / 230V | |
| Triphasé 220V / 380V / 400V | ||
| Pression atmosphérique / Consommation | 0,5 MPa 1,81/min | |
BROTHER NEXIO BAS-326HX
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 200 x 100 mm
Caractéristiques NEXIO BAS-326HX
Un mécanisme d’alimentation plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée du monde de 2800sti / min. Avec son point de couture précis, la machine peut effectuer de belles coutures avec un serrage de fil stable.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Le moteur puissant (550 W) produit de grandes quantités de couple même à des vitesses lentes afin d’obtenir une forte force de pénétration de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.
Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.
Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-326H | ||||
| Forme de point | 01 aiguille point noué | |||
| Max. vitesse de couture | 2 800 pts/min *1 | |||
| Max. zone de couture | 220,0×100,0mm | |||
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) | |||
| Longueur de point | 0,05-12,7 mm (par 0,05 mm) | |||
| Max. nombre de points | 20 000 points (par programme) | |||
| Max. nombre de programmes | 999 | |||
| Entraînement par pince de travail | Entraînement pneumatique | |||
| Montant de levage de la pince de travail | Max. 30,0 mm | |||
| Pince de travail en 2 étapes | Type séparé | |||
| Hauteur du pied-de-biche | 22,0 mm | |||
| Course du pied-de-biche pas à pas | 2,0 mm-4,5 mm, 4,5 mm-10 mm ou 0 mm (réglage par défaut : 3,0 mm) | |||
| Crochet | Navette double capacité | |||
| Essuie-fil | ◯ | |||
| Coupe-fil | ◯ | |||
| Tension numérique | ◯ (l’ajout de données est disponible avec la mémoire externe) | |||
| Détecteur de casse de fil | ◯ | |||
| Supports de stockage de données | Mémoire flash interne (l’ajout de données est disponible avec la mémoire externe) | |||
| Moteur | Servomoteur AC 550W | |||
| Poids | Tête de machine : 88 kg Boîtier de commande : 9 kg |
|||
| Alimentation | Monophasé : 100 V/200 V Triphasé : 200 V/220 V/380 V/400 V |
|||
| Pression atmosphérique/Consommation | 0,5 MPa 1,8 l/min | |||
NEXIO BAS-311HX
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 150 x 100 mm
・Vitesse de couture la plus élevée au monde de 2 800 pts/min avec une couture de haute qualité
・Grande pénétration des aiguilles
・Économie d’énergie élevée
・Meilleure expérience utilisateur avec l’écran tactile LCD
Caractéristiques NEXIO BAS-311HX
Un mécanisme d’entraînement plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée au monde de 2 800 sti/min.
Grâce à son point de point précis, la machine peut réaliser de belles coutures avec un serrage de fil stable.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
La tension du fil supérieur peut être numérisée avec la tension numérique, offrant ainsi une couture stable. Ne comptez plus sur les sensations individuelles. Lorsqu’une casse de fil est détectée, l’opération de couture s’arrête automatiquement et un avertissement est donné à l’opérateur, ce qui entraîne moins de détectives.
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.

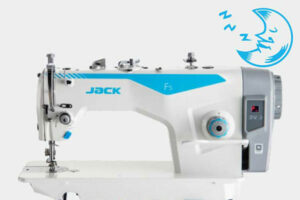

Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.
Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-311HN | |
| Forme de point | 01 aiguille point noué |
| Max. vitesse de couture | 2 800 pts/min |
| Max. zone de couture | 150x100mm |
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) |
| Longueur de point | 0,05-12,7 mm (par 0,05 mm) |
| Max. nombre de points | 20 000 points (par programme) |
| Max. nombre de programmes | 999 |
| Entraînement par pince de travail | -S : Entraînement par moteur à impulsions -A : Entraînement pneumatique |
| Montant de levage de la pince de travail | -S : Max. 25,0 mm -A : Max. 30,0 mm |
| Pince de travail en 2 étapes | -S : Type intégré -A : Type séparé |
| Hauteur du pied-de-biche | 22,0 mm |
| Course du pied-de-biche pas à pas | 2,0 mm-4,5 mm, 4,5 mm-10,0 mm ou 0,0 mm (réglage par défaut : 3,0 mm) |
| Crochet | Navette double capacité |
| Essuie-fil | ◯ |
| Coupe-fil | ◯ |
| Tension numérique | ◯ (à l’exclusion de la spécification de la ceinture de sécurité) |
| Détecteur de casse de fil | ◯ |
| Supports de stockage de données | Mémoire flash interne (l’ajout de données est disponible avec la mémoire externe) |
| Moteur | Servomoteur AC 550W |
| Poids | Tête de machine : 88 kg Boîtier de commande : 9 kg |
| Alimentation | Monophasé : 100 V/200 V Triphasé : 200 V/220 V/380 V/400 V |
| Pression atmosphérique/Consommation | 0,5 MPa 1,8 l/min |

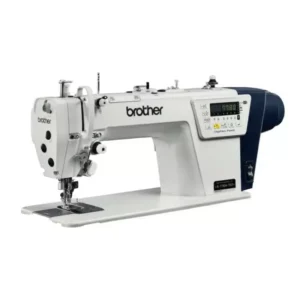

BROTHER-NEXIO S-7780A
Machine piqueuse Raseuse 01 aiguille, avec, système d’alimentation électronique DIGIFLEX FEED de griffe motorisée
・ « DigiFlex Feed » simplifie les réglages d’alimentation qui résolvent les problèmes de couture
・ Bonne réponse, facilitant la couture grâce au moteur à entraînement direct
・Prévention des taches d’huile
・ Changements entre la couture normale et la coupe pendant la couture avec une seule touche
Caractéristiques du NEXIO S-7780A

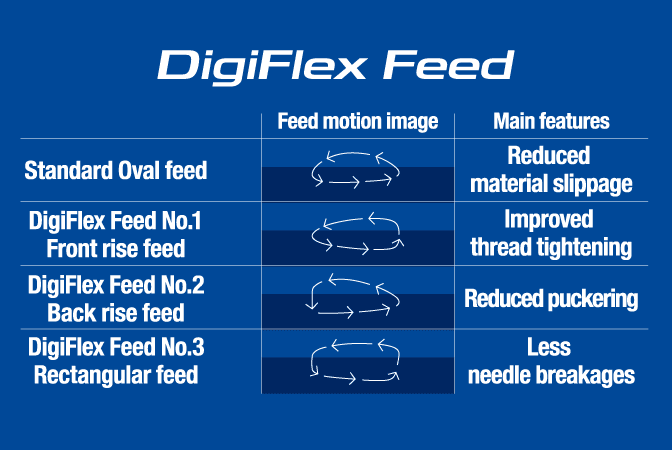

DigiFlex Feed, qui est le premier au monde équipé sur le S-7300A et hautement apprécié sur le marché, numérise le système d’alimentation et résout divers problèmes de couture sans travail de réglage.

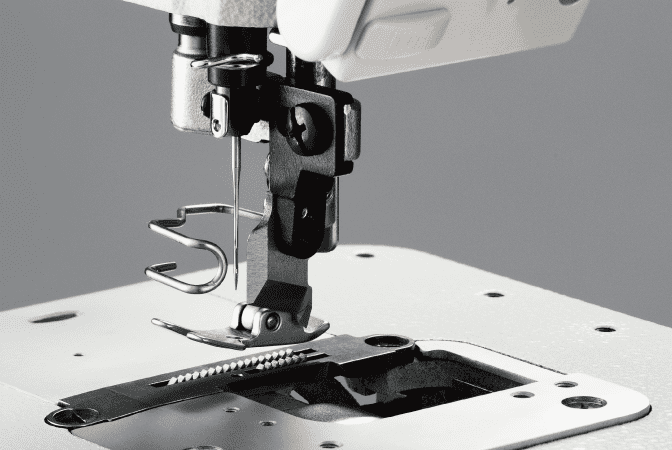

Par rapport à la commande de servomoteur sous table conventionnelle, la commande du moteur à impulsions accélère le démarrage et l’arrêt de la couture. Le mécanisme d’entraînement direct offre une fiabilité avec le moteur d’entraînement direct intégré unique développé par Brother.

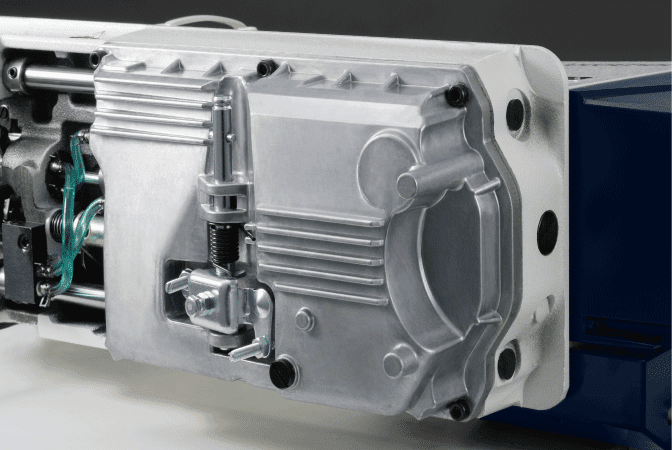

Le réservoir d’huile fermé offre une capacité de couture propre. Le système de lubrification minimum empêche les problèmes tels que les fuites d’huile et la diffusion d’huile pendant la couture.

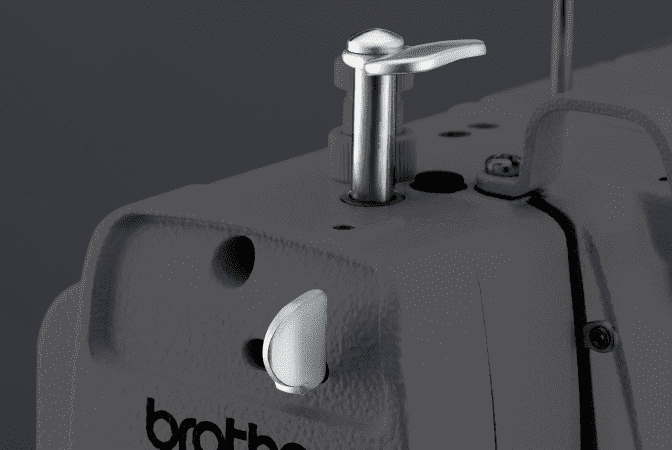

Le coupe-côté peut être relevé et abaissé en une seule touche à l’aide d’un levier facile à utiliser. Cela vous permet de changer facilement entre la couture et la coupe normales pendant la couture.
Équipé d’un mécanisme de coupe-filetage très fiable

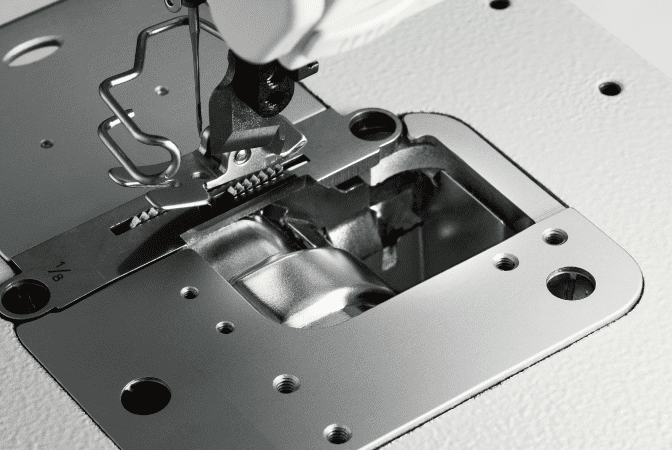

Ouverture des déchets larges
Amélioration de la productivité par la gestion de la production avec loT

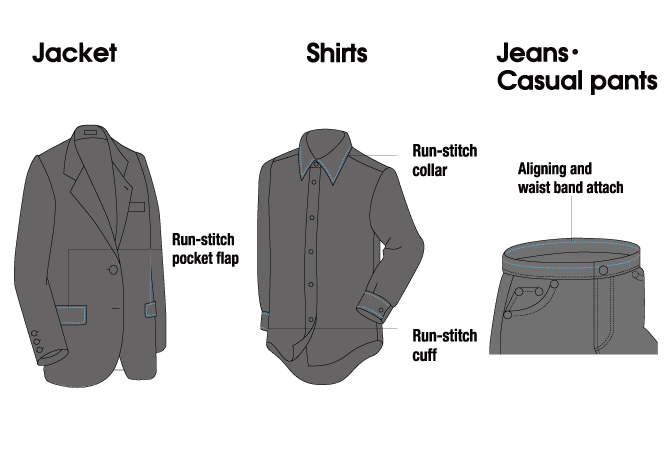

Exemples de processus appropriés
| S-7780A | |
| Type de lubrification | Lubrification minimale |
| Application | Matériaux moyens |
| Max. vitesse de couture | 4 500 pts/min |
| Max. longueur de point | 4mm |
| Système d’alimentation | Contrôle électronique direct de l’alimentation |
| Hauteur du pied-de-biche | Lève-barre de presseur : 5 mm, Lève-genou : 13 mm |
| Course de la barre à aiguille | 31mm |
| Aiguille (DBx1) | #11-#18 (Nm75-110) |
| Largeur de coupe standard | 3,2 mm (1/8) ou 6,4 mm (1/4) |
| Max. épaisseur du matériau à couper | 4mm |
| Dispositif de retour rapide | Équipement standard |
| Presseur de fil | Équipement standard |
| Poids | 37 kg |
| Alimentation | Monophasé : 110 V* /Monophasé, triphasé : 200 V-230 V Max. consommation électrique 550VA |
| * Le transformateur est requis. |
BROTHER-S-6280A
Machine piqueuse 01 aiguille simple entrainement avec bain d’huile
・Couture confortable et rapide
・Lumière LED équipée en standard
・Panneau de commande convivial
・Releveur de pied-de-biche électrique
・Haute opérabilité avec 2 interrupteurs manuels
Caractéristiques NEXIO S-6280A
La lumière LED pratique est équipée des deux côtés de l’aiguille en standard pour un meilleur fonctionnement, et elle empêche les ombres sur le vêtement.
Disposition et affichage des clés faciles à comprendre.
Il augmente la productivité et réduit le son par rapport à la pression mécanique.
Vous pouvez attribuer la fonction à chaque commutateur avec différentes combinaisons, et cela permet à votre opérateur d’utiliser la machine efficacement.
| S-6280A | -813 | -815 |
|---|---|---|
| Max. vitesse de couture | 5000sti / min | 4000sti / min |
| Type de coupe fil | Mécanisme de coupe de fil à action unique ( Type ordinaire ) | |
| Presseur de fil | Équipement standard | |
| Interrupteur à main | Équipement standard | |
| Lumière LED | Équipement standard | |
| Relevage de pied de presse électrique | Équipement standard | |
| Hauteur du releveur du pied-de-biche | Élévateur à genou: 10-15 mm Lifter automatique de barre de presse: 12 mm |
|
| Aiguille ( DB × 1 ・ DP × 5 ) | #11- # 18 | #19- # 22 |
| Hauteur de la griffe d’alimentation | 0,9 mm | 1,2 mm |
| Moteur | servomoteur AC | |
| Poids | 36kg | |
| Alimentation | monophasé: 200-240V Max. consommation électrique: 400VA |
|
BROTHER S-7180A
Machine piqueuse 01 aiguille simple entrainement sans bain d’huile
・Contrôle de la longueur du point sur le panneau de commande
・Fil restant court (3,5 mm)
・Releveur de pied-de-biche électrique
・Equipé d’un réservoir d’huile scellé
Caractéristiques NEXIO S-7180A :

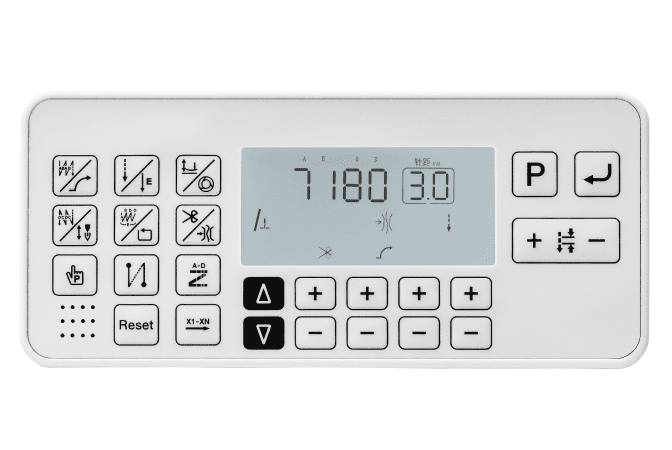

Il est possible de définir la longueur du point sous forme de valeur numérique avec ce panneau doté d’une disposition des touches et d’un affichage faciles à comprendre. Cela contribue à améliorer la productivité.

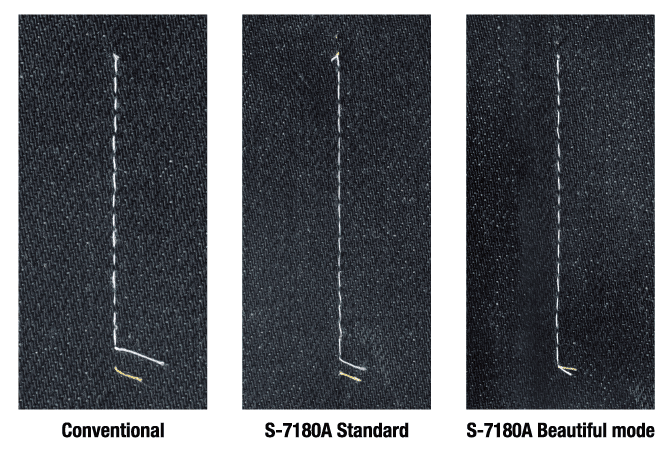

Le mécanisme de coupe-fil à double action coupe le fil juste sous le trou de l’aiguille, en réalisant le fil restant court au minimum de 3,5 mm. De plus, l’utilisation du mode Magnifique améliore la belle fin de couture.

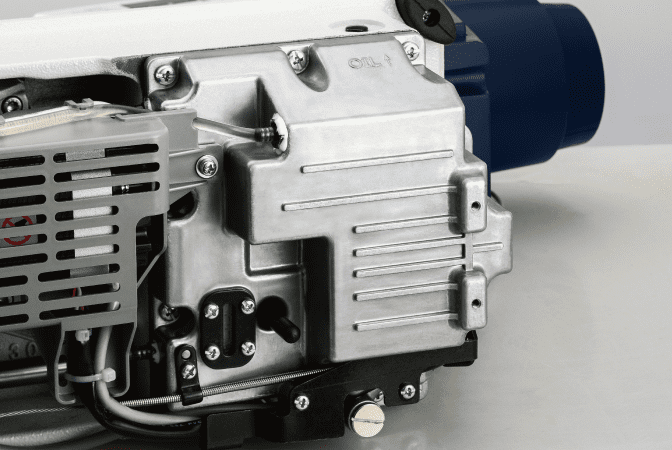

Le réservoir scellé est équipé comme le S-7250A.
Il augmente la productivité et réduit le son par rapport à la pression mécanique.
Avance et commodité
Avec moteur à entraînement direct, releveur de pied-de-biche électrique et contrôle de la longueur des points, cette machine offre une belle qualité de couture et une productivité élevée.
| S-7180A | -813P | -815P |
| Max. vitesse de couture | 5 000 pts/min | 4 000 pts/min |
| Max. vitesse de virement arrière | 3 200 pts/min | |
| Max. longueur de point | 5mm | |
| Type de coupe-fil | Mécanisme coupe-fil à double action | |
| Presseur de fil | Équipement standard | |
| Interrupteur manuel | Équipement standard | |
| Lumière LED | Équipement standard | |
| Relève-pied-de-biche électrique | Équipement standard | |
| Hauteur du releveur du pied-de-biche | Genouillère : 10-15 mm Lève-barre automatique : 12 mm |
|
| Aiguille (DB×1・DP×5) | #11-#18 | #19-#22 |
| Hauteur de la griffe d’entraînement | 0,9 mm | 1,2 mm |
| Moteur | servomoteur à courant alternatif | |
| Poids | 37 kg | |
| Pouvoir | Monophasé : 200-240 V Max. consommation d’énergie électrique : 400VA |
|

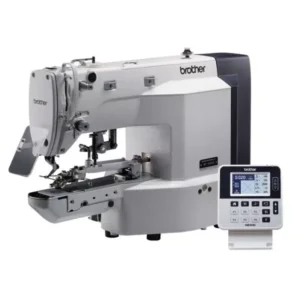

BROTHER-NEXIO KE-430HS
Machine brideuse électronique programmable
・Amélioration de la productivité grâce à la vitesse de couture et à l’IoT de premier ordre au monde
・Réduction de la disposition des extrémités des fils (fil restant court)
・Qualité de couture magnifique et hautement reproductible
・Utilisation supérieure car tout le monde peut l’utiliser facilement et de manière fiable
・Couture propre avec un minimum de lubrification
Caractéristiques NEXIO KE-430HS
Le coupe-fil entraîné par un moteur pas à pas, coupe le fil plus court, stable et silencieux que le coupe-fil mécanique conventionnel. Il réduit le travail de coupe à la main après la couture.
La toute nouvelle course de relevage de fil assure un serrage stable du fil. Donc, cette spécification de matériau moyen couvre l’utilisation de matériaux lourds.
Productivité exceptionnellement supérieure avec une vitesse de couture de 3 300 tr / min
Équipé de l’écran couleur LCD avec un écran tactile qui indique les éléments à afficher avec des icônes d’illustration, offrant une utilisation intuitive. Il est très facile de définir le programme de cycle, ainsi que les patrons de couture, la vitesse de couture. La tension du fil supérieur peut être facilement enregistrée en tant que programmes utilisateur.
Amélioration de la productivité grâce à la vitesse de couture et l’internet des objets de première classe

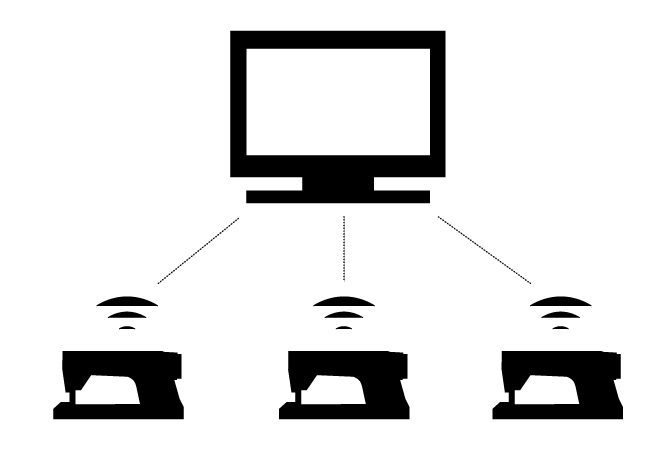

Amélioration de la productivité avec l’IoT
Les séries NEXIO sont des modèles compatibles IoT. La visualisation en reliant la machine à coudre à la technologie informatique permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration de la productivité et de maintenance.
Qualité de couture superbe et hautement reproductible
Une couture propre sans coloration à l’huile
Les modèles HX sont du type semi-sec et fournissent de l’huile constante constante uniquement au crochet de la navette, il n’y a pas de problème de taches d’huile. Les modèles HS offrent une lubrification minimale. Ils fournissent une quantité limitée d’huile à la barre à aiguille et au dévidoir de fil et empêchent la dispersion de l’huile, ce qui permet une couture propre pour votre précieux produit.
Facilité d’utilisation supérieure que tout le monde peut utiliser facilement et de manière fiable
Réduction du coût de maintenance car aucun besoin de travail de graissage.
Il n’est pas nécessaire de graisser la bielle, car elle lubrifie à l’huile. Cela réduit les travaux de maintenance.
Faible bruit et faibles vibrations pour un fonctionnement sans stress
Son bruit et ses vibrations sont minimisés en réduisant l’impact lors de la coupe du fil. Les opérateurs peuvent coudre confortablement sans fatigue ni stress.
Large gamme de possibilités de couture grâce à une zone de couture élargie
La zone de couture peut être étendue de 40mmx30mm à 50mmx40mm en option. Il permet de coudre plus d’applications, telles que la fermeture Velcro et les appliques.
| KE-430HS | 03 | 05 | ||
|---|---|---|---|---|
| Application | Matériaux moyens | Matériaux Lourds | ||
| Lubrifaction | Lubrification minimum | |||
| Vitesse Max. de couture | 3,300 points/min | |||
| Zone Max. de couture | Max. 40x30mm*1 | |||
| Longueur de point | 0.05～12.7mm | |||
| Mécanisme d’entrainement | Y-θ Mécanisme d’alimentation intermittente (mécanisme à moteur à impulsion) | |||
| Nombre de point | Variable (Reportez-vous à “Liste des programmes” pour plus de détails sur le nombre de points pour les motifs de couture déjà prédéfinis) | |||
| Nombre Max de point | 5000 points / modèle | |||
| Pince de travail | Système d’entraînement par moteur à impulsion | |||
| Hauteur de la pince de travail / hauteur de la pince à bouton | Max. 17mm | |||
| Crochet rotatif | Navette (Double navette, en option) | |||
| Tension digitale | ― | |||
| tire fil | Equipement standard | |||
| Coupe fil | Equipement standard | |||
| Pince fil | Option | |||
| Méthode de stockage des données | Mémoire flash interne (l’ajout de données est disponible avec une mémoire externe) | |||
| Nombre de programmes de cycle | 30 cycles (50 programmes pour chaque cycle) | |||
| Nombre de données stockées | 89 modèles de couture sont déjà définis | |||
| (Jusqu’à 500 motifs peuvent être ajoutés. Le nombre total de points de données stockées pouvant être ajoutés est inférieur à 500 000 * 2) | ||||
| Moteur | Servo moteur AC 550W (entraînement direct) | |||
| Poids | Tête de machine: env. 58 kg, panneau de commande: env. 0,5 kg, boîtier de commande: env. 7 kg | |||
| Alimentation | Monophasé 100V / 200V, triphasé 220V / 380V / 400V 400VA (pour monophasé 100V et triphasé 380V / 400V, la boîte de transfert est nécessaire | |||
BROTHER NEXIO BE-438HS
Machine pose bouton électronique programmable
・Amélioration de la productivité grâce à une vitesse de couture et à l’IoT de premier ordre au monde
・Réduction de la disposition des extrémités des fils (fil restant court)
・Régler le bouton en douceur
・Utilisation supérieure car tout le monde peut l’utiliser facilement et de manière fiable
・Couture propre avec le type semi-sec
Caractéristiques NEXIO BE-438HS
64 modèles de couture ont déjà été définis et peuvent être sélectionnés. elle est également capable de réaliser divers motifs de couture.
La pince à bouton renouvelée permet de régler un bouton plus facilement.
Équipé de l’écran couleur LCD avec un écran tactile qui indique les éléments à afficher avec des icônes d’illustration, offrant une utilisation intuitive. Il est très facile de définir le programme de cycle, ainsi que les patrons de couture, la vitesse de couture. La tension du fil supérieur peut être facilement enregistrée en tant que programmes utilisateur.
Amélioration de la productivité grâce à la vitesse de couture et l’internet des objets de première classe
Productivité exceptionnellement supérieure avec une vitesse de couture de 2 800 tr / min
BE-438HX fournit 2 800 pts / min et contribue à améliorer la productivité.
Réduction de la disposition des extrémités de fil (fil restant court)
Le coupe-fil entraîné par un moteur pas à pas, coupe le fil plus rapidement, de manière stable et silencieuse que le coupe-fil mécanique conventionnel. Il réduit le travail de coupe à la main après la couture.
Amélioration de la productivité avec l’IoT
Les séries NEXIO sont des modèles compatibles IoT. La visualisation en reliant la machine à coudre à la technologie informatique permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration de la productivité et de maintenance.
Facilité d’utilisation supérieure que tout le monde peut utiliser facilement et de manière fiable
Réduction du coût de maintenance car aucun besoin de travail de graissage.
Il n’est pas nécessaire de graisser la bielle, car elle lubrifie à l’huile. Cela réduit les travaux de maintenance.
Faible bruit et faibles vibrations pour un fonctionnement sans stress
Son bruit et ses vibrations sont minimisés en réduisant l’impact lors de la coupe du fil. Les opérateurs peuvent coudre confortablement sans fatigue ni stress.
Grande variété de possibilités de couture grâce à la nouvelle pince à boutons
Régler le bouton en douceur
La pince à bouton renouvelée permet de définir un bouton plus facilement.
Cela permet de coudre un gros bouton (20-30mm).
BE-438H peut coudre un gros bouton (20-30mm) en option. Vous pouvez coudre plus d’applications avec cette machine à coudre.
| BE-438HS | |||||
|---|---|---|---|---|---|
| Application | Pose boutons | ||||
| Lubrifaction | Lubrification minimale | ||||
| Vitesse Max. de couture | 2,800 points/min | ||||
| Zone Max. de couture | Max.6.4×6.4mm | ||||
| Diamètre extérieur des boutons pouvant être cousus | Diamètre extérieur des boutons 8-30mm*1 | ||||
| Longueur de point | 0.05～6.4mm | ||||
| Mécanisme d’entrainement | Y-θ mécanisme d’alimentation par intermittence (moteur pas à pas) | ||||
| Nombre de point | Variable (Reportez-vous à “Liste des programmes” pour plus de détails sur le nombre de points pour les motifs de couture déjà prédéfinis) | ||||
| Nombre Max de point | 5,000 Points/Patron | ||||
| Pince de travail | Système d’entraînement par moteur pas à pas | ||||
| Hauteur de la pince de travail / hauteur de la pince à bouton | Max. 13mm | ||||
| Crochet rotatif | Crochet navette (crochet double navette, en option) | ||||
| Tension digitale | – | ||||
| tire fil | Equipement standard | ||||
| Coupe fil | Equipement standard | ||||
| Pince fil | Equipement standard | ||||
| Méthode de stockage des données | Mémoire flash interne (l’ajout de données est disponible avec une mémoire externe) | ||||
| Nombre de programmes de cycle | 30 cycle (50 programmes pour chaque cycle) | ||||
| Nombre de données stockées | 64 modèles de couture sont déjà définis | ||||
| (512 motifs maximum peuvent être ajoutés. Le nombre total de points de données stockées pouvant être ajoutés est inférieur à 500 000 * 2) | |||||
| Moteur | Servo moteur AC 550W (entraînement direct) | ||||
| Poids | Tête de machine: env. 57 kg, panneau de commande: env. 0,4 kg, boîtier de commande: env. 9 kg | ||||
| Source de puissance | Monophasé 100V / 200V, triphasé 220V / 380V / 400V 400VA (pour monophasé 100V et triphasé 380V / 400V, la boîte de transfert est nécessaire | ||||
