JUKI-DLN-5420N-7 Machine piqueuse raseuse 01 aiguille avec coupe fil automatique 1 aiguille, aiguille, machine à point de verrouillage avec coupe-bord…
JUKI-DLN-5420N-7 Machine piqueuse raseuse 01 aiguille avec coupe fil automatique
1 aiguille, aiguille, machine à point de verrouillage avec coupe-bord vertical et coupe-fil automatique
Avec son mécanisme de couteau hautement opérable, la machine contribue à promouvoir la production de produits de qualité améliorée tout en augmentant l’efficacité.
Caractéristiques du produit
La qualité du point est constante même pendant le fonctionnement à grande vitesse
Capable de la couture à grande vitesse, il peut également répondre de manière flexible à diverses applications, conduisant ainsi à une productivité plus élevée.

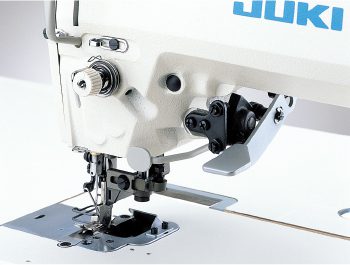

Le couteau est suffisamment tranchant pour couper tout type de matériau
Le couteau est capable de couper tout type de matériau, quelle que soit son épaisseur ou sa ténacité, y compris le matériau lourd, le matériau élastique et le matériau de brossage.
Le levier de couteau utilitaire à une touche améliore le confort de fonctionnement
Le levier du couteau ayant été plissé de manière à éviter la rouille, il n’est pas nécessaire de s’inquiéter de la souillure du matériau.

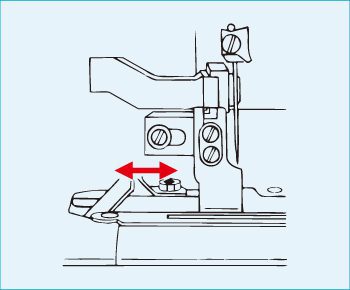

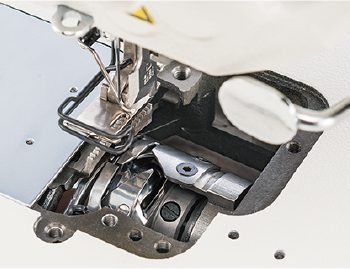

Réglage de la position du couteau de coupe en tissu
Le couteau de coupe en tissu a été conçu pour pouvoir se déplacer jusqu’à 5,5 mm vers vous depuis le centre de l’aiguille.
Mécanisme de coupe de fil sûr
Le coupe-filetage est conçu pour couper divers fils de différentes épaisseurs, de sorte que la plage du numéro d’épaisseur de fil applicable a été élargie. Le coupe-fil peut donc couper facilement un fil épais.

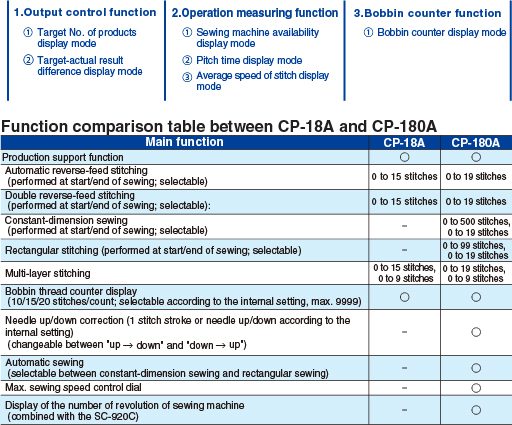

Le panneau d’opération peut être sélectionné selon le processus ( CP-18A, CP-180A )
Deux panneaux de commande différents, le CP-18A et le CP-180A sont applicables aux DLM-5400N-7 et DMN-5420N-7. Les deux panneaux de fonctionnement sont fournis avec la fonction de support de production.
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents )
spécification
Nom du modèle
DMN-5420N-7
Max. vitesse de couture
5000sti / min * ( Max. 4 000 tr / min avec la longueur du point réglée sur 4 mm ou plus )
Système d’alimentation
Alimentation pour aiguille
Max. longueur du point
5 mm ( alimentation normale ), 3 mm ( alimentation inverse )
Course à la barre d’aiguille
30,7 mm
Soulevage du pied-de-biche
À la main: 5,5 mm, au genou: 10 mm
Aiguille ( au moment de la livraison )
DBX1 ( # 14 ) # 9 ~ # 18, pour JE: 134 ( Nm90 )
Accrocher
Crochet rotatif complet lubrifiant automatiquement

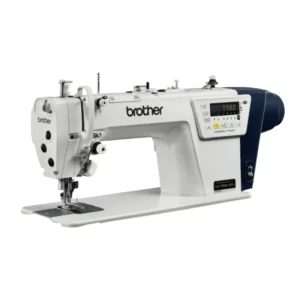

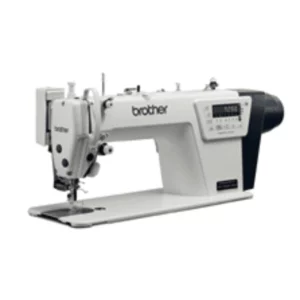

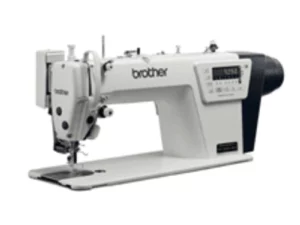

Machine piqueuse Raseuse 01 aiguille, avec, système d’alimentation électronique DIGIFLEX FEED de griffe motorisée
・ « DigiFlex Feed » simplifie les réglages d’alimentation qui résolvent les problèmes de couture
・ Bonne réponse, facilitant la couture grâce au moteur à entraînement direct
・Prévention des taches d’huile
・ Changements entre la couture normale et la coupe pendant la couture avec une seule touche
Caractéristiques du NEXIO S-7780A
Contrôle d’alimentation électronique DigiFlex Feed Direct
DigiFlex Feed, qui est le premier au monde équipé sur le S-7300A et hautement apprécié sur le marché, numérise le système d’alimentation et résout divers problèmes de couture sans travail de réglage.
Bonne réponse, facilitant la couture par le moteur à entraînement direct
Par rapport à la commande de servomoteur sous table conventionnelle, la commande du moteur à impulsions accélère le démarrage et l’arrêt de la couture. Le mécanisme d’entraînement direct offre une fiabilité avec le moteur d’entraînement direct intégré unique développé par Brother.
Prévention des tâches d’huile
Le réservoir d’huile fermé offre une capacité de couture propre. Le système de lubrification minimum empêche les problèmes tels que les fuites d’huile et la diffusion d’huile pendant la couture.
Changements entre la couture et la coupe normales lors de la couture en une seule touche
Le coupe-côté peut être relevé et abaissé en une seule touche à l’aide d’un levier facile à utiliser. Cela vous permet de changer facilement entre la couture et la coupe normales pendant la couture.
Équipé d’un mécanisme de coupe-filetage très fiable
Équipé d’un mécanisme de coupe automatique à filetage rotatif avec une conception éprouvée de performances et de fiabilité robustes. Il permet un rognage des fils stable.
Ouverture des déchets larges
Les chutes découpées dans le matériau sont transportées en douceur à travers la large ouverture de la chute à déchets. Cela maintient le haut de la table de travail propre à tout moment et permet à la prochaine opération de se dérouler sans souci. De plus, lorsqu’elle n’utilise pas la fonction de coupe latérale, la machine à coudre peut être utilisée comme un agitateur de verrouillage droit commun en attachant un couvercle de plaque d’aiguille.
Amélioration de la productivité par la gestion de la production avec loT
Les séries NEXIO sont des modèles applicables. La visualisation en connectant la machine à coudre et la technologie informatique permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration et de maintenance de la productivité.
Exemples de processus appropriés
・Chemises
Manchette de point de course
Collier à point de course
・Jeans ・ Pantalon décontracté
Alignement et attachement de ceinture
・Jacket
Rabat de poche au point de course

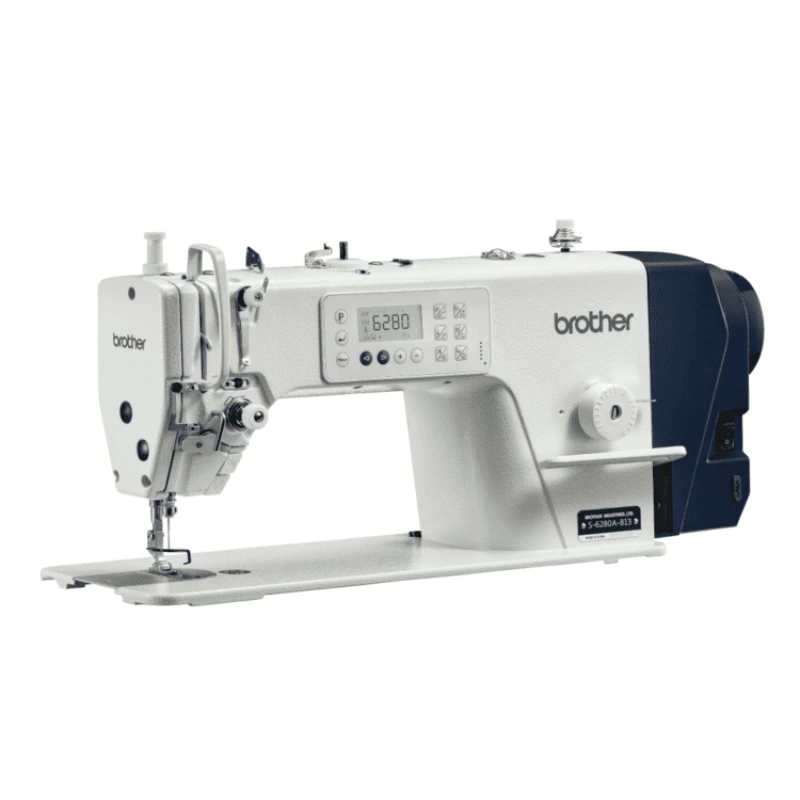

BROTHER-S-6280A Machine piqueuse 01 aiguille simple entrainement avec bain d’huile ・Couture confortable et rapide ・Lumière LED équipée en standard ・Panneau…
Machine piqueuse 01 aiguille simple entrainement avec bain d’huile
・Couture confortable et rapide
・Lumière LED équipée en standard
・Panneau de commande convivial
・Releveur de pied-de-biche électrique
・Haute opérabilité avec 2 interrupteurs manuels
Caractéristiques NEXIO S-6280A
Lumière LED équipée en standard
La lumière LED pratique est équipée des deux côtés de l’aiguille en standard pour un meilleur fonctionnement, et elle empêche les ombres sur le vêtement.
Panneau d’opération convivial
Disposition et affichage des clés faciles à comprendre.
Relevage de pied presseur électrique
Il augmente la productivité et réduit le son par rapport à la pression mécanique.
Haute opérabilité avec 2 interrupteurs manuels
Vous pouvez attribuer la fonction à chaque commutateur avec différentes combinaisons, et cela permet à votre opérateur d’utiliser la machine efficacement.
S-6280A
-813
-815
Max. vitesse de couture
5000sti / min
4000sti / min
Type de coupe fil
Mécanisme de coupe de fil à action unique ( Type ordinaire )
Presseur de fil
Équipement standard
Interrupteur à main
Équipement standard
Lumière LED
Équipement standard
Relevage de pied de presse électrique
Équipement standard
Hauteur du releveur du pied-de-biche
Élévateur à genou: 10-15 mm
Lifter automatique de barre de presse: 12 mm

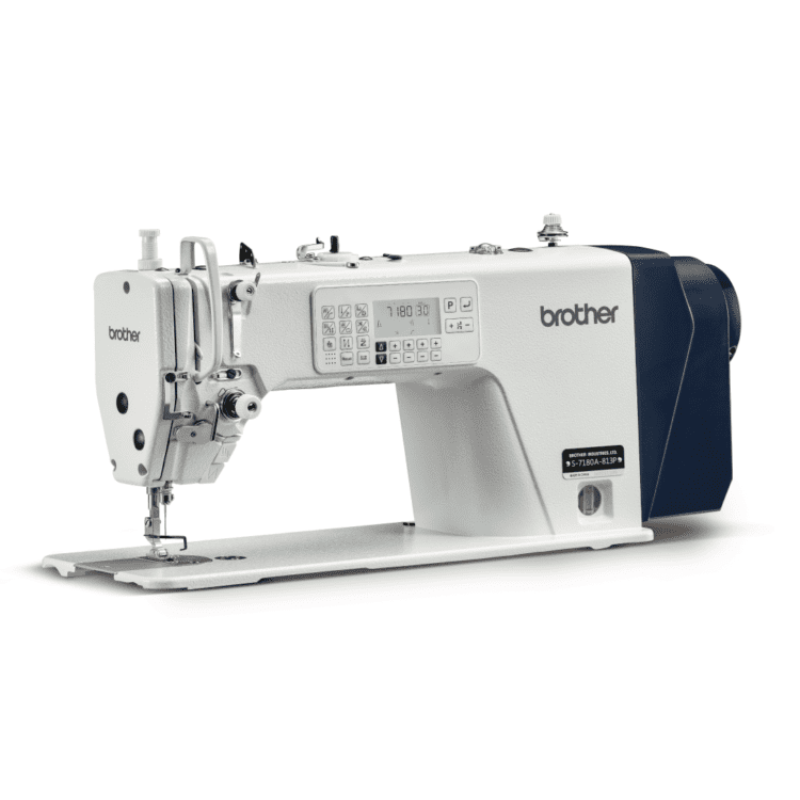

Machine piqueuse 01 aiguille simple entrainement sans bain d’huile
・Contrôle de la longueur du point sur le panneau de commande
・Fil restant court (3,5 mm)
・Releveur de pied-de-biche électrique
・Equipé d’un réservoir d’huile scellé
Caractéristiques NEXIO S-7180A :
Contrôle de longueur de point sur le panneau de commande
Il est possible de définir la longueur du point sous forme de valeur numérique avec ce panneau doté d’une disposition des touches et d’un affichage faciles à comprendre. Cela contribue à améliorer la productivité.
Fil restant court (3,5 mm) ne nécessite pas de processus de coupe après
Le mécanisme de coupe-fil à double action coupe le fil juste sous le trou de l’aiguille, en réalisant le fil restant court au minimum de 3,5 mm. De plus, l’utilisation du mode Magnifique améliore la belle fin de couture.
Equipé d’un réservoir d’huile scellée
Le réservoir scellé est équipé comme le S-7250A.
Releveur de pied-de-biche électrique
Il augmente la productivité et réduit le son par rapport à la pression mécanique.
Avance et commodité
Avec moteur à entraînement direct, releveur de pied-de-biche électrique et contrôle de la longueur des points, cette machine offre une belle qualité de couture et une productivité élevée.
S-7180A
-813P
-815P
Max. vitesse de couture
5 000 pts/min
4 000 pts/min
Max. vitesse de virement arrière
3 200 pts/min
Max. longueur de point
5mm
Type de coupe-fil
Mécanisme coupe-fil à double action
Presseur de fil
Équipement standard
Interrupteur manuel
Équipement standard
Lumière LED
Équipement standard
Relève-pied-de-biche électrique
Équipement standard
Hauteur du releveur du pied-de-biche
Genouillère : 10-15 mm
Lève-barre automatique : 12 mm
Aiguille (DB×1・DP×5)
#11-#18
#19-#22
Hauteur de la griffe d’entraînement
0,9 mm
1,2 mm
Moteur
servomoteur à courant alternatif
Poids
37 kg
Pouvoir
Monophasé : 200-240 V
Max. consommation d’énergie électrique : 400VA

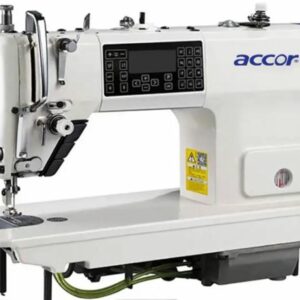

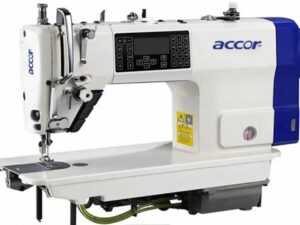

Machine piqueuse 1 aiguille, simple entrainement, coupe fil, moteur intégré
ACCOR R5 est une machine à coudre simple entrainement point noué (couture droite) à 1 aiguille, grande vitesse jusqu’à 4000 points/min, lubrification automatique, avec coupe-fil et marche arrière (point d’arrêts) automatiques. Programmation des coutures – Servo moteur Direct Drive économique entièrement silencieux .
D’une fabrication très robuste et à toute épreuve, son maniement simple et son entretien aisé vous assureront un piquage impeccable des matière les plus variées Les points forts :
Servo Moteur et panneau de commande sont intégrés à la tête de la machine.
Machine polyvalent pour des matériaux très variée.
Panneau de commande intégré
Système de prévention contre le casse d’aiguille
Éclairage LED de champs de travaille
Description pour ACCOR R5: Le système d’entraînement direct a été adopté. Le servomoteur à entraînement direct est installé dans le tête de la machine pour transmettre la puissance sans perte offrant ainsi une réactivité améliorée un démarrage plus rapide et une force de pénétration de l’aiguille accrue. Le boîtier de contrôle et le panneau de commande compacte intégrés à la tête de la machine. La machine est équipée en standard avec le panneau de commande simple d’utilisation avec de nombreuses fonctions différentes. Nombreux types de matériaux différents La réactivité aux différents matériaux est améliorée grâce à la course de la barre à aiguille est de 35 mm. Avec cette caractéristique, la machine à coudre est capable de coudre de nombreux types de matériaux, allant du denim léger au denim de poids moyen. Le levier releveur de fil qui offre une plage de couture plus large est adopté
Éclairage LED pour le champ de travaille. Étant donné que les lumières LED projettent leur lumière exactement vers le bas pour éclairer la zone d’entrée de l’aiguille des côtés droit et gauche de la barre à aiguille, le travail de couture peut être effectué plus facilement par rapport àl’utilisation de la lumière d’une direction. Système de prévention contre le casse d’aiguille La machine à coudre ACCOR qui est équipée d’un coupe-fil est également fournie en standard avec la fonction de prévention des casse d’aiguille. Grâce à un nouvel angle pour le mouvement de l’arbre principal cela empêche le casse de l’aiguille même lorsque la manette de marche arrière est utilisé. Caractéristiques ACCOR R5:

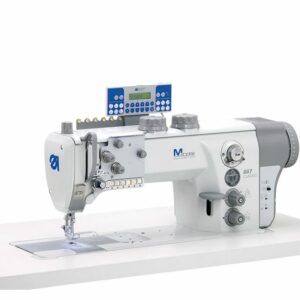

867-190322-M Piqueuse plate triple entrainement avec coup fil
Piqueuse industrielle 1 aiguille.
Triple entrainement.
Points noués.
Avec moteur DAC Control intégré.
Coupe fils électromagnétique.
Deuxième longueur de point et d’une deuxième tension de fil intégrées.
Points d’arrêts programmables automatiques.
Relevage électropneumatique des pieds.
Eclairage DEL intégrée.
Avec crochet Large (L) à axe verticale.
Diamètre de la canette de 26mm.
Existe en version gros crochet XXL (867-190342-M), ce qui permet, grâce à la canette qui a été augmentée de 70%, de réduire de moitié le nombre de changement de canette
867-190342-M DAC Piqueuse Triple Entraînement avec coup fil
Machine à point noué à une aiguille avec moteur direct DA, entraînement supérieur par pieds alternatifs, coupe-fils électromagnétique, tension de fil électropneumatique enclenchable, deuxième longueur de point intégrée, arrêt de couture et lève-pied électropneumatique, gros crochet type XXL, système d’éclairage (LED) intégré
Machine à coudre destinées aux opérations de couture sur des pièces de rembourrages, volumineuses et nécessitent l’utilisation de machines à bras longs avec un jeu important et une alimentation en matériaux de grandes longueurs. Afin de réduire les changements fréquents et coûteux de canette, la 867-190342M est équipée d’un crochet XXL. Ces machines garantissent une productivité et une qualité considérablement améliorées. Elles sont équipées d’un moteur DAC, entraînement par griffe, aiguille et entraînement supérieur par pieds alternatifs, coupe-fils électromagnétique, arrêt de couture et lève-pied électropneumatiques.
Equipement de couture d’origine E3 Caractéristiques techniques :
Type de machine : Plate une aiguille
Type de point : 301 (point noué)
Coupe fil : Oui
Vitesse de couture : max. 3800 pts/min.
Système d’aiguilles : 134-35
Grosseur d’aiguille : 90 – 180 Nm
Grosseur max du fil : 10/3
Passage sous le bras : 335 x 125 mm
Une excellente technologie de couture rencontre un entraînement direct CC puissant et économe en énergie
ECO et CLASSIC décrivent le niveau clairement défini de fonctionnalité et d’évolutivité de toutes les machines de la plate-forme M-TYPE. ECO est synonyme de résultats de couture parfaits, de construction nécessitant peu d’entretien et d’un design moderne sans fonctions automatiques telles que la coupe du fil, le soulèvement du pied presseur, le point d’arrêt arrière, etc.
CLASSIC Goldline signifie des machines avec le plus haut niveau de confort et de performance pour une efficacité et une flexibilité maximale.
Les sous-classes CLASSIC Silverline de 867 avec ses caractéristiques d’équipement se situent entre la version ECO et CLASSIC Goldline. Fonctions automatiques telles que la levée du pied presseur, le coupe-fil et le pointage arrière automatique combinées à la vaste gamme d’équipements de couture et d’équipements supplémentaires, ces machines répondent aux exigences dans le domaine des applications moyennement lourdes.
Un autre jalon de la plate-forme M-TYPE est le concept d’entraînement innovant de Dürkopp Adler.
Les machines avec la sous-classification «M» sont équipées d’un entraînement direct CC intégré monté en usine.
Ces sources d’alimentation représentent un couple maximal sans réduction de vitesse, une dynamique impressionnante dans les phases d’accélération et de freinage pendant la couture, un positionnement précis de la butée de l’aiguille même à vitesse de fonctionnement élevée, une efficacité énergétique élevée ainsi qu’un fonctionnement de la machine silencieux et sans vibrations.
L’unité de commande conçue en interne est une autre partie intégrante du concept d’entraînement.
Le DAC CLASSIC (Dürkopp Adler Control) avec le panneau de commande OP-1000 correspondant est conçu sur mesure pour les caractéristiques Direct Drive et en termes de fonctionnalité et de confort d’utilisation, il laisse peu à désirer.
DA Direct Drive, intégré dans le boîtier supérieur, avec une puissance de pénétration supérieure en combinaison avec l’excellente technologie de point de la M-TYPE
Dynamique impressionnante dans les phases d’accélération et de freinage pendant l’opération de couture
Positionnement précis de la butée même en fonctionnement élevé vitesse
fonctionnement d’ une machine calme et les vibrations
très économes en énergie
Machine service amical et concept d’entraînement
de transfert de puissance Gearless sans réduction de la ceinture
DAC CLASSIC contrôles , y compris le panneau de commande OP-1000 pour une fonctionnalité optimale et extraordinaire confort d’utilisation
système d’identification de la machine pour l’administration des paramètres machine spécifique

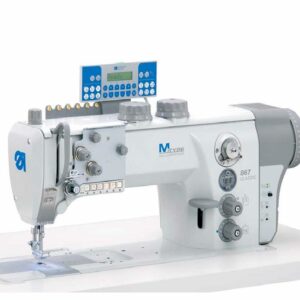

DÜROPP-ADLER 867-190142 M 867-190142-M DAC Piqueuse Triple Entrainement avec coup fil Machine à coudre ayant des fonctions automatiques telles que soulèvement…
867-190142-M DAC Piqueuse Triple Entrainement avec coup fil
Machine à coudre ayant des fonctions automatiques telles que soulèvement du pied presseur, coupe fil et agrafage arrière, combinées à la vaste gamme d’équipements de couture et d’équipements supplémentaires, répondent aux exigences des applications de poids moyen. Les machines avec la sous classification «M» sont équipées d’un entraînement direct intégré en usine. L’unité de commande conçue en interne est une autre partie intégrante du concept d’entraînement.
Machine à coudre ayant des fonctions automatiques telles que soulèvement du pied presseur, coupe fil et agrafage arrière, combinées à la vaste gamme d’équipements de couture et d’équipements supplémentaires, répondent aux exigences des applications de poids moyen. Les machines avec la sous classification «M» sont équipées d’un entraînement direct intégré en usine. L’unité de commande conçue en interne est une autre partie intégrante du concept d’entraînement. Caractéristiques techniques :
Type de machine : Plate 1 aiguille
Type de point : 301 (point noué)
Coupe fil : Oui
Vitesse de couture : max. 3800 pts/min.
Système d’aiguilles : 134 35
Grosseur d’aiguille : 90 180 Nm
Grosseur max du fil : 10/3
Passage sous le bras : 335 x 125 mm
Une excellente technologie de couture rencontre un entraînement direct CC puissant et économe en énergie
ECO et CLASSIC décrivent le niveau clairement défini de fonctionnalité et d’évolutivité de toutes les machines de la plate-forme M-TYPE. ECO est synonyme de résultats de couture parfaits, de construction nécessitant peu d’entretien et d’un design moderne sans fonctions automatiques telles que la coupe du fil, le soulèvement du pied presseur, le point d’arrêt arrière, etc.
CLASSIC Goldline signifie des machines avec le plus haut niveau de confort et de performance pour une efficacité et une flexibilité maximale.
Les sous-classes CLASSIC Silverline de 867 avec ses caractéristiques d’équipement se situent entre la version ECO et CLASSIC Goldline. Fonctions automatiques telles que la levée du pied presseur, le coupe-fil et le pointage arrière automatique combinées à la vaste gamme d’équipements de couture et d’équipements supplémentaires, ces machines répondent aux exigences dans le domaine des applications moyennement lourdes.
Un autre jalon de la plate-forme M-TYPE est le concept d’entraînement innovant de Dürkopp Adler.
Les machines avec la sous-classification «M» sont équipées d’un entraînement direct CC intégré monté en usine.
Ces sources d’alimentation représentent un couple maximal sans réduction de vitesse, une dynamique impressionnante dans les phases d’accélération et de freinage pendant la couture, un positionnement précis de la butée de l’aiguille même à vitesse de fonctionnement élevée, une efficacité énergétique élevée ainsi qu’un fonctionnement de la machine silencieux et sans vibrations.
L’unité de commande conçue en interne est une autre partie intégrante du concept d’entraînement.
Le DAC CLASSIC (Dürkopp Adler Control) avec le panneau de commande OP-1000 correspondant est conçu sur mesure pour les caractéristiques Direct Drive et en termes de fonctionnalité et de confort d’utilisation, il laisse peu à désirer.
DA Direct Drive, intégré dans le boîtier supérieur, avec une puissance de pénétration supérieure en combinaison avec l’excellente technologie de point de la M-TYPE
Dynamique impressionnante dans les phases d’accélération et de freinage pendant l’opération de couture
Positionnement précis de la butée même en fonctionnement élevé vitesse
fonctionnement d’ une machine calme et les vibrations
très économes en énergie
Machine service amical et concept d’entraînement
de transfert de puissance Gearless sans réduction de la ceinture
DAC CLASSIC contrôles , y compris le panneau de commande OP-1000 pour une fonctionnalité optimale et extraordinaire confort d’utilisation
système d’identification de la machine pour l’administration des paramètres machine spécifiques

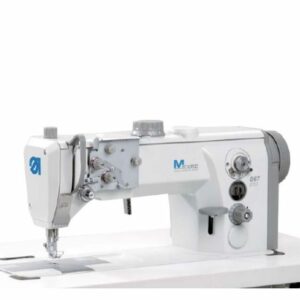

867-190040 Piqueuse Triple Entraînement non coup fil
Machine à plat à piquer à point unique avec aiguille inférieure, avance à aiguille et pieds alternés, longueur maximale de point de 12 mm Le 867 ECO est équipée d’un crochet vertical XXL surdimensionné. La capacité de fil de la canette augmentée de 70% permet de réduire le nombre de changements de canette presque de moitié. Avec la série M TYPE, Les paramètres de couture hautement efficaces, combinés à une grande variété d’équipements, font de la 867 un moyen de fonctionnement idéal pour une utilisation universelle. Dürkopp Adler 867-190040
Triple entraînement version ECO crochet axe vertical
Machine une aiguille, point noué plat, avec entraînement inférieur, par aiguille et pieds alternatifs,
Longueur de point maximale de 12 mm L’ECO 867-190040 est équipée d’un très grand crochet vertical XXL. La capacité de la canette augmenté de 70% permet de réduire le nombre de changements de bobines de près de moitié. Avec la série M-TYPE d’une vision est devenue réalité – une plate-forme pour les moyennes machines lourdes créent une nouvelle dimension de fonctionnalité et de flexibilité pour toutes sortes de poids moyen applications.
La piqueuse plate classe linge Lit 867, le premier modèle de la série M-TYPE, établira de nouvelles normes. Surtout, le design moderne permet un passage agrandi sous le bras ainsi qu’une meilleure vue sur la zone de couture. Les paramètres de couture très efficace combinée à une grande variété d’équipements font de la 867 un fonctionnement moyen idéal pour une utilisation universelle. Caractéristiques techniques : Type de machine : Plate Type de point : 301 (point noué) Coupe fil : Non Vitesse de couture : max. 3800 pts/min. Système d’aiguilles : 134 35 Grosseur d’aiguille : 90 180 Nm Grosseur max du fil : 10/3 Passage sous le bras : 335 x 125 mm

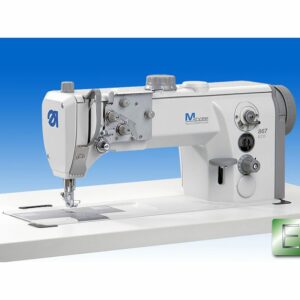

867-190020 Piqueuse Triple Entraînement non coup fil DÜROPP-ADLER DA867-190020 Triple entraînement version ECO DA867 Crochet axe vertical
Une seule aiguille à point noué machine à plat, avec entraînement inférieur, par aiguille et pieds alternatifs, longueur de point maximum de 12 mm Le 867-190020 ECO est équipé d’un grand crochet vertical. Avec la série M-TYPE une vision est devenue réalité – une plate-forme pour les machines lourdes moyennes créant une nouvelle dimension de la fonctionnalité et la flexibilité pour tous les types d’applications -Poids moyennes.
Le point noué plat classe de machine 867, le premier modèle de la série M-TYPE, établira de nouvelles normes. Surtout, le design moderne permet une autorisation élargie sous le bras ainsi que d’une meilleure vue sur la zone de couture. Les paramètres de couture hautement efficaces combinés avec une grande variété d’équipements font signifie la 867 un fonctionnement idéal pour une utilisation universelle. Caractéristiques techniques :

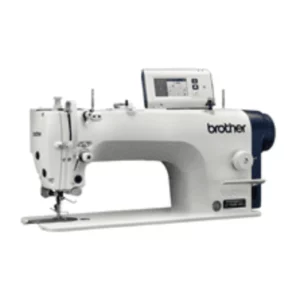

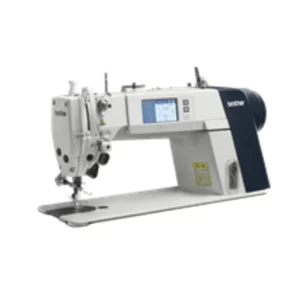

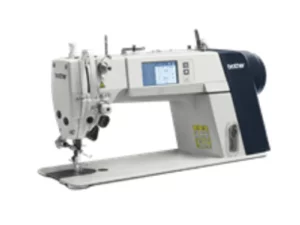

Machine piqueuse 01 aiguille double entraînement par griffe et aiguille
・Panneau tactile d’affichage LCD couleur intuitif utilisateur ・Amélioration de la productivité avec des capacités loT ・Le mécanisme d’alimentation à l’aiguille incite encore plus à l’alimentation des matériaux pendant la couture
Caractéristiques
Panneau tactile d’affichage LCD couleur intuitif pour l’utilisateur
Les éléments d’affichage tactile de l’écran LCD couleur avec des icônes d’illustration, offrant un fonctionnement facile intuitif pour l’utilisateur.
Empêche l’alimentation inégale des matériaux
Cette machine à coudre convient à la couture de matériaux qui nécessitent un traitement de qualité tels que la couture de patte de polos.
Fonction de prévention du casse d’aiguille
Lorsque la couture inverse est effectuée à l’aide de l’interrupteur arrière rapide sur les machines standard de verrouillage droit, une rupture de l’aiguille peut se produire. Avec une analyse approfondie de sa cause, la fonction de prévention de la rupture de l’aiguille a été introduite.
Amélioration de la productivité avec des capacités loT
Ce modèle est applicable. La visualisation en connectant ensemble la machine à coudre et la technologie informatique permet au client d’analyser, de gérer les processus, d’augmenter l’amélioration de la productivité et d’effectuer la maintenance. *Il est applicable au système IoT de Brother. Pour plus d’informations, veuillez vous référer au catalogue de “ Système de réseau de machines à coudre industrielles ”.
Augmentation de la pénétration de l’aiguille
Lorsque la résistance à la pénétration de l’aiguille est augmentée en croix sur les coutures et chevauchement extra-épais de la couture de la pièce, la force de pénétration de l’aiguille est automatiquement augmentée par le contrôle des vibrations.
Port USB du panneau d’affichage intégré
Le panneau d’affichage est équipé d’un port USB afin que les modèles de couture et divers paramètres environnementaux puissent être copiés et partagés facilement avec d’autres machines à coudre de la même fonction. Cela permet également d’effectuer des mises à niveau logicielles à l’aide du support USB.
Conception électronique améliorée
Nous avons adopté la conception de la carte de circuit imprimé de commande qui s’est avérée efficace dans d’autres modèles et a renforcé la capacité de faire face aux fluctuations de tension. De plus, la résistance aux vibrations est améliorée et vous pouvez l’utiliser en toute sécurité dans divers environnements.
Panneau tactile d’affichage LCD couleur intuitif pour l’utilisateur
Il existe trois types d’affichage du panneau d’opérateur. Tout l’écran d’accueil détaillé, l’écran d’accueil rapide et l’écran d’accueil facile sont faciles à utiliser sans se soucier du fonctionnement du panneau.
Exemples de matériaux et de processus appropriés
S-7220D-
403
405
Type de lubrification
Lubrification minimale
Lubrification minimale
Application
Matériaux moyens
Matériaux lourds
Max. vitesse de couture
5000 sti / min*1
4000 sti / min*2
Démarrez le backtacking et la vitesse de backtacking continue
220-3 000 sti / min
Fin de la vitesse de retour
1800 sti / min
Max. longueur du point
4,5 mm
5.5mm
Hauteur du pied-de-pression
Élévateur de barre de presse: 6 mm, élévateur de genou: 16 mm
Course à la barre d’aiguille
33 mm
35mm
Aiguille ( DBx1 ・ PDx5 )
#11 ～ # 18
#19 ～ # 22
Hauteur du chien d’alimentation
1,0 mm
1,2 mm
Taille de poche de bras
Largeur: 300 mm, Hauteur: 120 mm
Taille du lit
517,5 mm x 178 mm
Entraînement de tête de machine / >
Meachnisme à entraînement direct
Moteur
Servomoteur CA ( 450W )
Lester
Tête de machine: 46kg, Boîte de commande: 3,1 kg, panneau: 0,6 kg
Le système d’entraînement direct a été adopté. Le servomoteur à entraînement direct est installé dans le tête de la machine pour transmettre la puissance sans perte offrant ainsi une réactivité améliorée un démarrage plus rapide et une force de pénétration de l’aiguille accrue. Le boîtier de contrôle et le panneau de commande compacte intégrés à la tête de la machine. La machine est équipée en standard avec le panneau de commande simple d’utilisation avec de nombreuses fonctions différentes. Nombreux types de matériaux différents La réactivité aux différents matériaux est améliorée grâce à la course de la barre à aiguille est de 35 mm. Avec cette caractéristique, la machine à coudre est capable de coudre de nombreux types de matériaux, allant du denim léger au denim de poids moyen. Le levier releveur de fil qui offre une plage de couture plus large est adopté
