ACCOR-AR-1790A
Machine boutonnière droite programmable ACCOR AR-1790
Machine boutonnière programmable à 1 aiguille point noué servo-moteur compact à transmission, directe et entrainement de la pince avec 2 moteurs pas à pas. Panel électronique pour programmation du nombre de points, forme des lèvres, ainsi que des points d’arrêts un couteau peut travailler différentes, longueurs de boutonnières réglage précis de la tension du fil, forme spéciale pour le passage de la gorge de chemise, Vitesse maximale: 4200tr/mn
Cette machine est livrée avec le dernier modèle de panneau de commande qui est installé avec un port USB. Tous les mécanismes d’entraînement ont été numérisés pour gérer chaque patron de couture individuellement.
NOUVEAU TYPE DE CROCHET POUR ÉVITER LES PROBLÈMES DE COUTURE
Utilisation du nouveau modèle de crochet pour éviter la rupture du fil. Une faible tension fait de beaux points.
PETIT MOTIF AVEC DE BEAUX POINTS
La résolution minimale du pendule de l’aiguille de chaque impulsion a augmenté de 0,05 mm, pour empêcher l’incision après la partie couteau du duvet. Toutes sortes de motifs de couture peuvent être cousues avec précision.
LA FONCTION DE POINT DE SUBSTRAT TRAITE EFFICACEMENT LE TISSU
Avec la fonction de couture du substrat, même si le tricot et autres éléments faciles à détendre le tissu peuvent également être facilement cousues.
les motifs de coture
Rectangle: efficace pour empêcher le matériau de s’étirer. Gardez la flexibilité du point, renforçant la boutonnière.
Mountain Line: Ceci est utile pour empêcher les fossettes de se former pendant le virement de bord. Il est également utile pour étirer les boutonnières afin d’empêcher la couture de s’effilocher, ce qui peut souvent se produire avec des matériaux à tissage grossier.
Couture croisée: à utiliser pour la recomposition. La pile de tissus duveteux est enfoncée avant la couture, de sorte que la finition de la boutonnière semble plus attrayante.
Zigzag: Ceci est efficace pour empêcher les coutures de s’effilocher dans les matériaux.
PANNEAU DE COMMANDE SIMPLE ET INTUITIF
Grand écran et grand affichage de texte du panneau LCD, paramètres de configuration de couture pour confirmer que le commutateur de mode de couture est facile à comprendre et à utiliser et correspond à une variété d’environnements linguistiques.
RACCOURCI
Il est possible de régler rapidement la largeur, la taille et similaires du motif de couture ayant un taux d’utilisation élevé.
TOUCHE MODE
Le mode d’enfilage, le mode de copie et d’autres fonctionnalités pratiques peuvent être un jeu de clés.
Compte de production: peut être calculé à 999999 pièces.
Nombre de fils de canette: comptage du fil de canette pour économiser le tissu.
Caractéristiques ACCOR AR-1790
Max. vitesse de couture : 4200 tr / min
Zone de couture (XxY) :120 mm max.
Mode d’entraînement d’aiguille : Mode d’entraînement à moteur pulsé
Mode d’entraînement d’alimentation : Mode d’entraînement à moteur pulsé
Soulevez le mode d’entraînement au pied : Mode d’entraînement à moteur pulsé
Max. nombre de points : Max. 14 mm
Mode d’entraînement du couteau : Mode d’entraînement à moteur pulsé
Dispositif de capture de fil de canette : Équipement standard
Dispositif de pied-de-biche de canette : Équipement standard
Patron de couture standard : 21
Nombre de modèles enregistrés : 50
Max. nombre d’aiguilles / 1 programme : 999
Aiguille : 134 Nm90
Stockage de données ; Disque USB
Source de courant : Monophasé 110V / 220V, Triphasé 220V / 380V
Exemple d’application ACCOR AR-1790

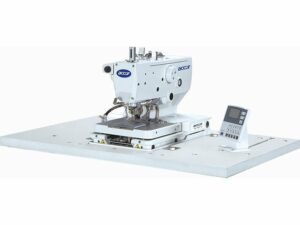

ACCOR-AR-9820
Machine boutonnière à œillets électronique ACCOR AR-9820
Machine boutonnière à œillets électronique à 1 aiguille double point de chaînette avec coupe fil intégré.
Sélection de différentes formes de boutonnières à l’aide de panel de programmation des paramètres de couture et de forme de la boutonnière.
Réglage de la tension des fils électronique
Choix de coupe avant et après
Racleur de fil réglable
Dégagement du plateau programmable
Couteau marteau à mouvement vertical avec pression de coupe réglable convient pour vestes et manteaux pour travail longitudinal et transversal
Longueur point : 0,5 à 2 mm
Largeur zig-zag : 1,5 à 5 mm
Vitesse variable de 1000 à 2500 pts/mm
ACCOR AR-9820-00
– Machine équipée d’un coupe fil long uniquement supérieur.
– Longueur de couture de 8 à 50mm.
– Hauteur de levé du pied de 12mm.
– Vêtements femmes.
ACCOR AR-9820-01
– Machine équipée d’un coupe fil long supérieur et inférieur.
– Hauteur de levé du pied de 12mm.
– Longueur de couture de 8 à 42mm.
– Vêtements homme, vêtement de tous les jours.
ACCOR AR-9820-02
– Machine équipée d’un coupe fil court supérieur et inférieur.
– Longueur de couture de 22 à 30mm ou de 16 à 26mm.
– Hauteur de levé du pied de 16mm.
– Jeans, veste.

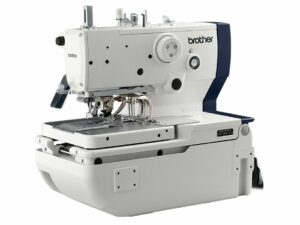

BROTHER-RH-982A
Machine boutonnière œillet électronique programmable
La vitesse de couture maximale de 2500 pts/ min a été atteinte grâce à l’adoption d’une structure optimale de la machine pour les entraînements à grande vitesse. La vitesse est considérablement améliorée par rapport au niveau précédent de 2200 pts/ min. En améliorant la rigidité des pièces de la zone de la barre à aiguille (brevet en instance) et en asservissant le mécanisme d’alimentation et le mécanisme de rotation de la barre à aiguille, le temps de fonctionnement a été réduit, ce qui a entraîné une réduction de 13% du temps de la machine par rapport au modèle conventionnel.
Avec le mécanisme d’alimentation très rigide avec servocommande, le point de couture est très précis et la dérive d’alimentation, propre aux machines à coudre électroniques, ne se produit pas, même lors de la couture à grande vitesse de matériaux lourds. La servocommande rend également inutile la détection de la position de départ. La forme du boucleur, la quantité de prise de fil et certaines autres pièces ont été examinées. Les points sautés et le serrage insuffisant du fil dû à un changement de tension du fil sont réduits, quel que soit le type de fil. La gamme de capacités de couture a été élargie.
Le passage sous bras de 120 mm de profondeur laisse un espace suffisant pour permettre un réglage doux du matériau. Il est le plus approprié pour coudre des boutonnières verticales et des parties de poches sur les hanches. La forme du bras offre une bonne vision de la zone de l’aiguille, ce qui permet aux opérateurs d’observer l’opération de couture.
Après une revue approfondi des mécanismes générateurs de bruit, une couture plus silencieuse, même à une vitesse de couture supérieure à celle du modèle conventionnel, a été réalisée. La machine est conçue avec une conception sonore douce pour les oreilles, éliminant les bruits de choc. La vibration de la base d’alimentation transmise à un opérateur est également réduite. L’environnement de travail avec moins de fatigue de l’opérateur peut être matérialisé.
| Specifications | -00 | -01 | -02 | |
|---|---|---|---|---|
| Coupe fil | Coupe-fil supérieur | Coupe fil long | Coupe fil long | Coupe fil court |
| Coupe-fil inférieur | Rien | Coupe fil long | Coupe fil court | |
| Principales applications | Vêtement femme | Vêtements pour hommes, vêtements décontractés | Jeans | |
| Autres applications | Seul le fil supérieur est coupé par le coupe-fil. Des boutonnières jusqu’à 50 mm de long peuvent être cousues. | Vêtements pour dames, jeans, pantalons | ||
| Fonctionnalités | Seul le fil supérieur est coupé par le coupe-fil. Des boutonnières jusqu’à 50 mm de long peuvent être cousues. |
Tous les fils sont coupés longtemps par les coupe-fils. Les longs filets peuvent être maintenus en toute sécurité lors du processus suivant. Il convient aux cas nécessitant une coupe précise ou manuelle. |
Tous les fils sont coupés court par les coupe-fils. Cela évite les problèmes de coupe manuelle et réduit la consommation de fil. |
|
| Forme de couture | Forme de couture | Forme de couture | Forme de couture | |
| Longueur de couture | Boutonnière à oeillet : 8-50 mm Boutonnière droite : 5-50 mm |
Boutonnière à oeillet : 8-42 mm Boutonnière droite : 5-42 mm |
L1422：14-22mm*3 L1826：18-26mm L2230：22-30mm L2634：26-34mm*3 L3442：34-42mm*3 |
|
| Longueur de la pince de travail (standard) | 30mm | 30mm | ||
| Longueur du marteau (standard) | 22mm | 24mm | ||
| Longueur du marteau (accessoire) | 30mm | 28mm | ||
| Vitesse de couture | 1,000-2,500 points/min | |||
| Pas de point | 0.5～2.0mm | |||
| Largeur en zigzag | 1,5-5,0 mm (jusqu’à 4,0 mm en mécanique, jusqu’à 5,0 mm avec compensation de largeur en zigzag) | |||
| Largeur du zigzag (réglage d’usine) | 3mm | |||
| Longueur des points d’arrêt | 0-20mm | |||
| Hauteur de la pince de travail | 12 mm en standard (disponible jusqu’à 16 mm) | 16mm | ||
| Méthode de démarrage | Interrupteur à pédale (type pédale, type à deux pédales), interrupteur à main (type à deux leviers) | |||
| Mécanisme d’alimentation | Alimentation intermittente par 3 moteurs à impulsions (X, Y, θ) | |||
| Aiguille*4 | DOx558 Nm80 – Nm120 (SCHMETZ) | |||
| Aiguille (réglage d’usine) * 5 | DOx558 Nm100 | DOx558 Nm90 | DOx558 Nm110 | |
| Langues prises en charge pour le panneau de commande | Japonais, anglais, chinois, allemand, français, espagnol, italien, portugais, turc, indonésien, vietnamien et russe | |||
| Équipement de sécurité | Fonction d’arrêt d’urgence et dispositif d’arrêt automatique intégré activés par un circuit de sécurité en cas de problème | |||
| Moteur d’arbre supérieur | AC Servo moteur 550W | |||
| Pression de l’air | Détendeur principal: 0.5 MPa, détendeur Hammer: 0.4 Mpa | |||
| Consommation d’air | 43.2 l/min. (8 cycles/min.) | |||
| Poids | Tête de machine: env. 120 kg., Panneau de commande: Env. 0,6 kg., Boîte de contrôle: 14,2-16,2 kg. (selon la destination) | |||
| Alimentation | Single phase 100V/200V, 3-phase 200V/220V/380V/400V, 400VA | |||

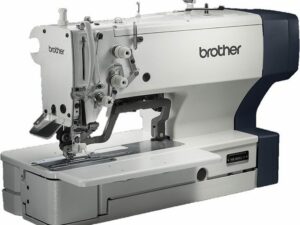

BROTHER-NEXIO HE-800C
Machine boutonnière programmable à 01 aiguille point noué servo-moteur compact à transmission, directe et entrainement de la pince avec 2 moteurs pas à pas
・Haute productivité grâce à la double fonction de coupe
・Réduction de la disposition des extrémités du fil
・Amélioration de la productivité grâce à l’IoT
Caractéristiques BROTHER NEXIO HE-800C
fonctionnalités
Il permet une double coupe lors de la couture de boutonnières de différentes tailles et vous procure une productivité élevée sans changer le temps des couteaux. Des performances et une productivité élevées peuvent être attendues.
Le coupe-fil renouvelé coupe le fil, réalisant ainsi le fil restant. La disposition des fils se termine après la couture peut être réduite. En outre, la pince à fil, équipée en standard, réduit au minimum le fil jeté au début de la couture et au nid d’oiseau. (-2 spec. Seulement)
Une belle finition de la banque apparaît lorsque vous utilisez un point nacré avec une tension de fil faible en raison de la modification du programme de mouvement des aiguilles et des pièces. Et, lorsque vous utilisez un point de battement, il peut offrir une belle finition, car il réduit les problèmes tels que la casse de fil et les erreurs de serrage de point. La résolution minimale n’est que de 0,05 mm. Il offre une grande précision lors de la coupe des boutonnières et réduit les finitions inégales.
Les séries NEXIO sont des modèles compatibles IoT. * La visualisation en reliant une machine à coudre et un ordinateur à la technologie réseau permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration de la productivité et de maintenance. * Il s’applique au système IoT de Brother. Pour plus de détails, reportez-vous au catalogue de «Système de réseau de machines à coudre industrielles Brother»
| Vitesse Max. de couture | 4,000sti/min | ||
|---|---|---|---|
| Zigzag mechanisme | Moteur à impulsion | ||
| mechanisme de griffe | Moteur à impulsion | ||
| Mécanisme de relevage du pied presseur | Moteur à impulsion | ||
| Hauteur du releveur de pied presseur | Max.13mm（adjustable） | ||
| Mécanisme de coupe | Solénoïde à double position | ||
| Dispositif de retenue du fil inférieur | équipment standard | ||
| Presseur de canette | équipment standard | ||
| Formes de modèle standard | 21 types | ||
| No. of sewing programs storable | 50 | ||
| Nombre de programmes de couture stockables | 999 coutures | ||
| Aiguille | -2 | -3 | |
| Schmetz 134 Nm90 | Schmetz 134 Nm75 | ||
| Méthode de stockage de données | Carte SD （Aucune garantie de fonctionnement ne peut être donnée pour aucun support). | ||
| Source de puissance | Single-phase : 100V*1・Three-phase : 200V | ||

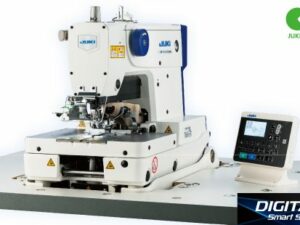

JUKI-MEB-3900 Séries
Système de couture à boutonnage à œillets contrôlé par ordinateur ( pour jeans et pantalons en coton )
La machine est un système de couture à boutonnière oeillet hautement durable récemment développé pour les jeans / pantalons en coton.
Caractéristiques du produit
Le temps de la machine est considérablement réduit
Le MEB-3900 réduit le temps de la machine en raison de sa vitesse de couture maximale de 2 500 sti / min et de son couteau de coupe en tissu accéléré, démontrant ainsi une productivité accrue.
Ensuite, l’arbre principal à entraînement direct nouvellement adopté au moyen d’un servomoteur à courant alternatif compact atteint non seulement une réactivité accrue, mais atteint également à la fois un bruit réduit et des vibrations réduites. De plus, la machine a adopté un couteau de coupe en tissu à air qui promet une excellente réactivité et fonctionne plus rapidement que le couteau conventionnel.
Le moteur à entraînement direct est adopté
La machine a adopté une méthode à entraînement direct qui relie un servomoteur CA compact directement à l’arbre principal. Le démarrage rapide et la précision d’arrêt accrue obtenus en tant que résultats garantissent une réactivité exceptionnelle. De plus, le moteur à entraînement direct n’utilise pas de courroie trapézoïdale pour réduire la consommation électrique.
La tension du filetage de l’aiguille peut être établie séparément pour diverses sections d’une boutonnière telles que des sections d’œillets et des sections parallèles
La machine promet des coutures de haute qualité en répondant en douceur aux changements de formation des points et en permettant à l’opérateur de définir une tension de fil séparée pour les sections de boutonnières de bartacking.
Des tensions de filetage pour le début et la fin de la couture peuvent également être établies séparément. Cela aide à prévenir les points lâches ou les dérapages ou les délires de fil au début de la couture.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
La gestion, la navigation et l’édition des données peuvent être effectuées sur le logiciel d’application
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration. Le panneau d’opération est également fourni en standard avec un port USB. La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir la “qualité stable” et la “réduction du temps nécessaire aux changements de configuration”.
Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
*Android OS version 6.0 est recommandé pour utiliser JUKI Smart APP.
( Le fonctionnement est confirmé par rapport aux versions 5.0 et ultérieures. )
Contactez le distributeur JUKI dans votre région pour savoir comment utiliser le logiciel d’application.
Grâce au contrôle informatique, de nombreuses formes d’œillets et formes de boutonnières droites peuvent être sélectionnées ou établies sur le panneau de fonctionnement
La machine est fournie en standard avec 12 modèles de forme de couture différents. Jusqu’à 87 modèles différents peuvent être stockés en mémoire et sélectionnés.
Mécanisme de sertissage global fiable et de sertissage d’aiguille
Deux coupe-fil différents sont préparés.
L’un d’eux peut être sélectionné en fonction des besoins du client.
Le coupe-fil global a mis l’importance sur la productivité.
Il promet une coupe de fil sans faute et coupe le fil en peu de temps.
L’opérateur n’est plus tenu d’effectuer de fins réglages du coupe-fil lors du changement de longueur de couture.
Une machine à coudre avec un coupe-filet à aiguille ( Type de coupe de filetage d’aiguille ) a été la série MEB en réponse aux besoins des clients.
Un mécanisme de tension actif qui contrôle électroniquement les tensions du fil d’aiguille
Les tensions du fil d’aiguille peuvent être établies numériquement sur le panneau d’opération en fonction des conditions de couture. Les données peuvent être enregistrées modèle par modèle pour reproduire facilement les mêmes conditions de couture.
À l’aide de machines conventionnelles, il est souvent assez difficile de reproduire les mêmes conditions de couture. Cette machine le fait facilement. Avec cette capacité, le MEB-3900 répond immédiatement aux changements importants, ce qui réduit considérablement le temps nécessaire aux changements ou ajustements de configuration. La machine assure également la production cohérente de coutures de haute qualité.
Le travail de filetage peut être plus facile
Étant donné que moins de pièces doivent être filetées, la machine peut être filetée plus rapidement et plus facilement que les machines à boutonnières conventionnelles.
Diverses données peuvent être obtenues en utilisant l’APP Smart
Les données obtenues par l’APP sont reflétées dans le graphique.
Performances de base
Correspond à ce qui coud efficacement les boutonnières longitudinales
Réglage du couteau de coupe en tissu
Lorsque la lame du couteau de coupe en tissu porte, elle peut être ajustée en modifiant la hauteur de l’entretoise.
Excellente maintenabilité
Améliorations de l’environnement de travail
Visibilité améliorée autour de la saisie de l’aiguille
La projection du châssis de la tête de la machine a été réduite. De plus, le couteau de coupe en tissu est situé plus près du côté opérateur par rapport au modèle conventionnel.
La visualisation, lors du placement du matériau sur la machine à coudre, est améliorée, contribuant ainsi à une meilleure maniabilité. De plus, le mécanisme de serrage du filetage de la pince à filetage d’aiguille ( en option ) a été amélioré pour une meilleure visualisation.
Couvercle inférieur du type à verrou
Un couvercle inférieur de type verrou est adopté. L’entretien quotidien (, le réglage du filetage, le nettoyage, etc. ) peuvent être effectués sans relever la tête de la machine.
La machine est fournie en standard avec une lumière LED
Une lumière LED est fournie en standard sur le dessous de la mâchoire de la tête de la machine.
La zone autour de l’entrée de l’aiguille est ainsi éclaircie pour améliorer la maniabilité.
La luminosité des LED peut être ajustée à 20 niveaux.
spécification
| Nom du modèle | MEB-3900J | MEB-3900C |
|---|---|---|
| Application | jeans | Pantalon en coton et vêtements de travail |
| Modèles de forme d’assemblage |  La machine est fournie en standard avec 12 modèles de forme de couture différents de boutonnière oculaire. Jusqu’à 87 modèles différents peuvent être stockés en mémoire et sélectionnés. |
|
| Système de points | 1 aiguille, double point de chaînette ( avec gimp ) | |
| Vitesse de couture | 400 ~ 2 500sti / min* | |
| Longueur de point | 10 ~ 38 mm ( Type de coupe de fil d’aiguille ) 10 ~ 34 mm ( Type de garniture de filetage global ) |
|
| Largeur de lancer d’aiguille | Réglage mécanique de la largeur de lancer de l’aiguille: 2,0 ~ 4,0 mm Compensation de la largeur de lancer d’aiguille ( par une table d’alimentation dérivée ): 1,5 ~ 5,0 mm |
|
| Longueur de barre conique | 3 ~ 15 mm | |
| Hauteur de la pince de travail | 13 mm | |
| Méthode de changement de forme de point | En sélectionnant un programme | |
| Méthode de coupe de boutonnière | By cut-before knife or cut-after or without buttonhole cutting | |
| Cloth cutting knife drive system | Pneumatic | |
| Needle (at the time of delivery) | D0×558 Nm90~Nm120 (Nm110) | |
| Lubricating oil | JUKI MACHINE OIL No.18 (equivalent to ISO VG18) | |
| Compressed air | Main regulator : 0.5 MPa Hammer pressure regulator : 0.35 MPa (standard), 0.4 MPa (Max) |
|
| Air consumption | 49.5 l/min (11.6 cycle/min) | |
| Power requirement and power consumption | Single-/3-phase 200-240V, 250VA | |
| Weight | Machine head : 110Kg, Operation panel : 0.3Kg, Control Box : 5Kg | |
| Dimensions | Machine head : 382mm (W) × 656mm (D) × 584mm (H) Completed-product : 1,050mm (W) × 700mm (D) × 1,248mm (H) (thread stand is not included) |
|
Présentation du produit

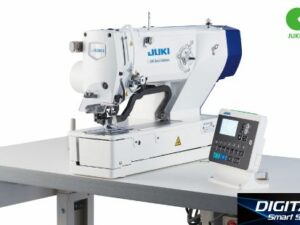

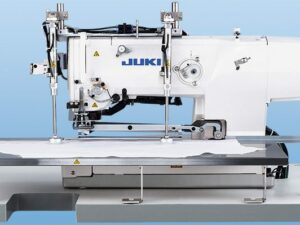

JUKI-LBH-1796AS/X73223
Machine boutonnière droite avec indexeur JUKI LBH-1796AN
Cette machine est équipée d’un dispositif de couture des pattes pour polos qui augmente la productivité. En cas d’utilisation de 2 unités LBH-1796A, la machine exécute une série de processus de réglage de la patte à 16 s / pc. Elle atteint 5,2 fois plus de productivité que les machines à usage général. Cet appareil est capable de placer une plaquette sur le corps du vêtement alors que la machine est toujours engagée dans cette couture de la patte actuelle. Cela signifie qu’une productivité plus élevée peut-être obtenue simplement avec 2 machines. Cette machine permet non seulement d’améliorer la productivité, mais également d’améliorer facilement la qualité des coutures. En outre, cet appareil peut être utilisé comme une machine à boutonner qui est une fonction originale de cet appareil. Cela signifie que vous pouvez utiliser deux fonctions avec une seule machine à coudre. Ainsi, il élimine à la fois le gaspillage de ressources et les coûts supplémentaires indésirables.
Le LBH-1796AN est un modèle de sous-classe de la série LBH-1790AN. Ce produit est fourni avec un pied de pince de travail de 220 mm, Il suit la vitesse de couture la plus élevée du monde, la forme profondément en retrait de la tête de la machine et le mécanisme de la tête sèche du LBH-1790AN existant. De plus, le LBH-1796AN peut également être utilisé comme indexeur simplifié pour coudre trois boutonnières dans une rangée.
Machine boutonnière programmable à 1 aiguille point noué servo-moteur compact à transmission, directe et entrainement de la pince avec 2 moteurs pas à pas. Panel électronique pour programmation du nombre de points, forme des lèvres, ainsi que des points d’arrêts un couteau peut travailler différentes, longueurs de boutonnières réglage précis de la tension du fil, forme spéciale pour le passage de la gorge des polos.
Cette machine est livrée avec la dernière panneau de commande de modèle qui est installé avec un port USB. En outre, tous les mécanismes d’entraînement ont été numérisés pour gérer chaque patron de couture individuellement.
Caractéristiques pour JUKI LBH-1796AN
| Nom du modèle | LBH1796AS/X73223 |
| Application | Machine à boutonnière avec dispositif de couture à patte unique pour polos |
| Vitesse de couture Max. | Pour Placket 2,000pts / min, Normal 3600pts / min
Lorsque le crochet non lubrifié (en option) est utilisé: 3300pts / min |
| Nombre de motifs pour la couture standard | 31 motifs |
| Capacité de mémoire de modèle personnalisé | Max. 99 motifs |

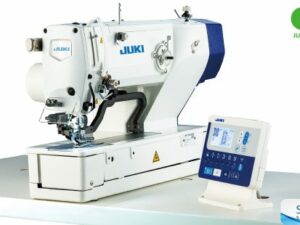

JUKI-LBH-1790S
Machine de boutonnage à haute vitesse contrôlée par ordinateur
La machine à coudre JUKI Simple Series LBH-1790S a été conçue pour avoir des capacités simplifiées et réduites qui sont essentiellement nécessaires pour produire la qualité de couture établie de JUKI.
De plus, il prend en charge l’opérateur avec le système de guidage vocal pour améliorer l’efficacité du travail.
Caractéristiques du produit
Guide vocal de l’opérateur
Cette machine à coudre est fournie en standard avec le système de guidage vocal avec
fonction d’horloge.
Le guidage vocal peut être utilisé à des fins de support de production, telles que la communication à l’opérateur d’informations sur le nombre de pièces produites, la gestion du progrès de travail et le taux de fonctionnement de la machine à coudre, bien que le réglage initial soit requis.
Productivité plus élevée
Cette machine à coudre atteint une productivité plus élevée grâce à ses capacités améliorées telles que la vitesse de couture maximale de 4 200 sti / min, accélération rapide au début de la couture et décélération rapide à la fin de la couture, augmentation de la vitesse de coupe du fil et des performances de l’auto-lifter.
Performances de base
Fonctions principales entraînées électriquement
Le mécanisme à entraînement électrique a été adopté pour l’élévateur de pied de pince de travail, les coupe-filet à aiguille / bobine, le régulateur de pression de pied de pince de travail, le couteau de coupe en tissu et les contrôleurs de tension de fil, assurant ainsi une couture stable qui produit de belles coutures avec moins de bruit de fonctionnement.
Tension active ( mécanisme de contrôle de la tension du filetage électronique )
Couteau à plusieurs reprises tombant
Grâce à la fonction unique de chute de couteau à plusieurs reprises de JUKI, le remplacement du couteau n’est plus nécessaire même lorsque la taille du boutonnière est modifiée. Dans le cas de la production de petits lots, des changements fréquents de la taille de la couture et / ou de la couture de différents modèles de couture à cycle avec différentes tailles de couture sont nécessaires. Dans un tel cas, le nombre de fois pour laisser tomber le couteau de coupe en tissu est automatiquement réglé en fonction de la taille du bouton.
Hauteur de levage du pied de pince de travail
La hauteur de levage du pied de la pince de travail peut être réglée comme vous le souhaitez. Le pied de pince de travail peut être soulevé jusqu’à 17 mm en utilisant la fonction d’aiguille de rotation inverse.
Point de jeûne sur les matériaux élastiques
Le point de jeûne est efficace sur les matériaux élastiques tels que les tricots.
Point de jeûne: le fil d’aiguille étant rentré sans faute, il ne s’enclenchera jamais des coutures de boutonnière. Le point de jeûne peut être cousu par neuf tours.
Changement facile des paramètres de couture
Le passage entre les coutures et les coutures de fouet et entre les coutures simples et les coutures doubles peut être effectué facilement.
Jusqu’à 31 formes de boutonnières différentes sont fournies en standard
De même que 99 modèles de couture différents peuvent être stockés en mémoire.
Les modèles de couture stockés en mémoire peuvent être sélectionnés comme vous le souhaitez dans le panneau d’opération.
spécification
| Nom du modèle | LBH-1790SS |
|---|---|
| Application | Standard |
| Lubrification | Tête semi-sèche ( Crochet: lubrification minute-quantité ) |
| Max. vitesse de couture | 4200sti / min ( au moment de la livraison: 3600sti / min )* |
| Taille du couteau de coupe en tissu | 6,4 ~ 31,8 mm ( 1/4 “~ 1-1 / 4” ) |
| Longueur du boutonnière | Max. 41 mm |
| Tension du fil d’aiguille | Tension active ( solénoïde ) |
| Aiguille ( au moment de la livraison ) | DP × 5 ( # 11J ) # 11J ~ # 14J |
| Soulevage de la pince de travail | 14 mm ( 17 mm lorsque la fonction d’aiguille à rotation inverse est utilisée ) |
| Décalage automatique | Fourni en standard ( type de moteur pas à pas ) |
| Système de lancer d’aiguilles | Moteur de pas |
| Système d’alimentation en tissu | Moteur de pas |
| Système de couteau de coupe de tissu | Système de serrage motorisé |
| Nombre de modèles standard | 31 modèles |
| Nombre de modèles pouvant être entrés | Max. 99 modèles |
| Système d’entraînement de tête de machine | Servomoteur secteur compact ( système à entraînement direct ) |
| Puissance requise / Consommation d’énergie |
monophasé 200 ~ 240V / 370VA |
| Lester | Tête de machine ( comprend le moteur ) 55kg, boîte de commande 5,5kg |
JUKI-LBH-1790AN Séries
Système de couture à haute vitesse et à boutonnière contrôlé par ordinateur
Gestion des performances de couture et de la machine à coudre avec le système de couture de nouvelle génération de JUKI.
La machine est montée avec NFC ( Communication en champ proche ) et des dispositifs de communication capables d’une transmission de données à 2 voies.
Caractéristiques du produit
Mécanisme restant du filetage plus court ( LBH-1790ANB )
La longueur du fil de bobine restant devient plus courte, moins de 2,5 mm en moyenne
Le nouveau mécanisme restant à filetage plus court coupe le fil court et élimine les problèmes d’écaillage manuel du filetage.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
La gestion, la navigation et l’édition des données peuvent être effectuées sur le logiciel d’application
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration. Le panneau d’opération est également fourni en standard avec un port USB. La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir la “qualité stable” et la “réduction du temps nécessaire aux changements de configuration”.
Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
*Android OS version 6.0 est recommandé pour utiliser JUKI Smart APP.
( Le fonctionnement est confirmé par rapport aux versions 5.0 et ultérieures. )
Contactez le distributeur JUKI dans votre région pour savoir comment utiliser le logiciel d’application.
Performances de base
Productivité plus élevée
La vitesse de couture maximale est de 4 200 sti / min et la vitesse de saut est de 200 mm / s. Le temps de cycle a été encore réduit pour la couture continue.
Couture de cycle et couture continue
Couture du cycle
Vingt programmes différents peuvent être enregistrés et jusqu’à 30 modèles différents peuvent être stockés dans un seul programme.
Couture continue
La machine est capable de coudre en continu deux modèles différents ou plus sans nécessiter le le levage du pied de la pince de travail. Ainsi que 20 programmes peuvent être enregistrés, et six modèles différents peuvent être stockés dans un programme. ( Les pièces connexes doivent être échangées contre des pièces facultatives. )
Tous les mécanismes de transmission sont contrôlés électroniquement
Environnement adapté aux opérateurs
Nombreuses fonctions de la pédale
* Veuillez commander un modèle à deux pédales par une pièce.
Le mécanisme de pointage de jeûne est efficace pour la production de belles boutonnières
Le point de jeûne est efficace sur les matériaux élastiques tels que les tricots. Point de jeûne: étant donné que le fil d’aiguille est rentré sans faute, il ne s’enclenchera jamais dans les coutures de boutonnière. Le point de jeûne peut être cousu par neuf tours.
Les paramètres de couture peuvent être facilement modifiés
Réglage de la quantité d’huile de crochet
Tension active unique de JUKI ( Système de contrôle de tension de filetage électronique )
La machine est équipée d’une fonction de largage de plusieurs couteaux
La machine élimine les taches d’huile sur le produit à coudre
La machine est fournie en standard avec jusqu’à 31 modèles de points pour le boutonnage
Il est capable de stocker 99 modèles différents dans sa mémoire, qui peuvent être sélectionnés comme souhaité dans le panneau d’opération.
spécification
| Nom du modèle | LBH-1790ANB | LBH-1790AN |
|---|---|---|
| Vitesse de couture | Max. 4200sti / min *, normale 3600sti / min * Lorsque le crochet non lubrifié ( en option ) est utilisé: 3300sti / min* | |
| Course à la barre d’aiguille | 34,6 mm | |
| Taille du couteau de coupe en tissu | 6,4 ~ 22,2 mm ( 1/4 “~ 7/8” ) | 6,4 ~ 31,8 mm ( 1/4 “~ 1-1 / 4” ) |
| Largeur de bardacking | Max. 4,0 mm | Max. 5,0 mm ( avec partie de spécification spéciale: Max. 10 mm * ) |
| Longueur du boutonnière | Max. 25 mm | Max. 41 mm ( en option: 70 mm, 120 mm ) |
| Précision du mécanisme de lancer d’aiguille | 0,05 mm | |
| Tension du fil d’aiguille | Tension active ( système de contrôle de tension électronique du filetage ) | |
| Nombre de points | Calculé automatiquement à partir de la taille de la boutonnière et du pas de point | |
| Aiguille ( au moment de la livraison ) | DP × 5 ( # 11J ) # 11J ~ # 14J | |
| Accrocher | Type DP, crochet rotatif complet Crochet non lubrifié ( en option ) | |
| Soulevage de la pince de travail | 14 mm ( 17 mm lorsque la fonction d’aiguille à rotation inverse est utilisée ) | |
| Décalage automatique | Fourni en standard ( type de moteur pas à pas ) | |
| Système de lancer d’aiguilles | Moteur de pas | |
| Système d’alimentation en tissu | Alimentation intermittente par moteur pas à pas | |
| Système de couteau de coupe de tissu | Moteur de pas | |
| Nombre de modèles standard | 31 modèles | |
| Nombre de modèles pouvant être entrés | Max. 99 modèles | |
| Remontoir à fil Bobbin | Intégré à la tête de machine | |
| Système d’entraînement de tête de machine | Servomoteur secteur compact ( système à entraînement direct ) | |
| Puissance requise / Consommation électrique | 200 ~ 240V / 250VA en 3 phases | |
| Lubrification | Seule la section du crochet a besoin d’une lubrification minute-quantité. * Aucune lubrification n’est requise lorsque le crochet non lubrifié ( en option ) est utilisé. |
|
| Lubricating oil | Hook: JUKI New Defrix Oil No.1 (equivalent to ISO VG7) | |
| Weight | Machine head (include motor) 55kg, Control box 5.5kg |
Machine head (include motor) 55kg, Control box 6kg |
Présentation du produit
