JUKI-AMS-210EN
Machine à cycle contrôlée par ordinateur avec fonction d’entrée
Les nouvelles technologies ont aidé la série AMS à augmenter la productivité “, ” à réaliser une conservation de l’énergie ” en tenant compte de l’environnement mondial, et à améliorer encore la qualité
Caractéristiques du produit
La série AMS-210EN est disponible en trois modèles différents qui diffèrent par la zone de couture
Levier de prise de fil de type diapositive AMS-210EN-HL1306/7300
La machine avec un levier de prise en charge à glissière est conçue pour améliorer les coutures avec une tension de filetage intense. Le mécanisme de tension active unique de JUKI qui a été redessiné spécifiquement pour les matériaux lourds, ainsi que le levier d’absorption de filetage à glissière qui convient à la couture de matériaux lourds, augmenter la tension maximale en 50% de plus par rapport à celui des modèles standard des machines de la série JUKI AMS. Le nouveau modèle améliore la qualité de couture ( tension de filetage ) pour la couture des ceintures de sécurité et des matériaux lourds généraux tels que les ceintures de conteneurs et les sacs.
Performances de base
Le temps de cycle est raccourci
La consommation d’énergie est considérablement diminuée
La série AMS est un modèle économiquement efficace qui a été conçu pour réduire la consommation d’énergie.
L’AMS-210EN est un modèle économiquement efficace qui a été conçu pour réduire la consommation d’énergie. La machine à coudre a adopté un système à entraînement direct au moyen d’un servomoteur AC compact qui est excellent en transmission d’énergie pour entraîner l’arbre principal, et a adopté un système de contrôle de l’encodeur qui entraîne le moteur pas à pas avec un minimum de puissance en fonction de l’épaisseur du matériau et de la longueur du point pour contrôler le mécanisme d’entraînement X-Y. La consommation électrique de la nouvelle série AMS est réduite de 30% par rapport à l’AMS-210E conventionnel de JUKI.
Tête semi-sèche
Le cadre ( unité de barre d’aiguille et unité d’absorption de filetage ) est lubrifié avec de la graisse, et le crochet est alimenté avec une minute d’huile du réservoir d’huile. La technologie sèche avancée de JUKI, utilisée dans un certain nombre de nos modèles de machines à coudre, protège vos produits contre les taches d’huile.
Deux types différents de cadres d’alimentation
Le cadre d’alimentation est disponible en deux types différents; le cadre d’alimentation monolithique et le cadre d’alimentation à entraînement séparé. Le cadre d’alimentation entraîné séparément permet un placement facile du matériau de couture sur la machine car ses pièces de cadre droite et gauche peuvent être utilisées séparément. La quantité de levage et la vitesse ascendante / décroissante du cadre d’alimentation peuvent être ajustées différemment pour les parties droite et gauche du cadre.
Tension active
Une tension active prouvée par le marché a été introduite dans le contrôleur de tension du fil d’aiguille. Avec la tension active, les changements ponctuels de la tension du fil d’aiguille pendant la couture sont activés. La tension du fil d’aiguille peut donc être réglée en conjonction avec l’épaisseur du matériau et peut être corrigée en fonction de la direction de couture au point par point à travers le panneau de commande. Étant donné que la tension du fil d’aiguille est reproductible, prenant en charge une gamme plus large de conditions de couture, le temps nécessaire pour changer la configuration lors du changement de processus peut être réduit.
Panneau d’opération fourni avec des fonctions programmables IP-420 ( fourni en standard )
Le panneau tactile à cristaux liquides de grande taille, qui a été développé pour assurer la facilité de fonctionnement, augmente considérablement l’efficacité des travaux d’édition.
Le panneau tactile IP-420 offre une facilité de fonctionnement éprouvée sur le marché. Il est doté d’un grand écran et de fonctions programmables. Les données peuvent être saisies / éditées tout en vérifiant visuellement le mouvement de l’aiguille.
L’unité LCD couleur affiche les données de couture telles que la forme du point, la tension du fil d’aiguille, le rapport d’agrandissement / réduction, la vitesse de couture et le nombre de points en un coup d’œil. L’IP-420 est fourni en standard avec 14 langues d’affichage différentes.
La vitesse de couture maximale par point de couture ( longueur de point ) est augmenté
La couture à la vitesse de couture maximale de 2800sti / min est possible jusqu’à un pas de couture de 4 mm pour l’AMS-210EN ( la vitesse de couture et le pas de couture les plus élevés de l’industrie des machines à coudre industrielles ). Même pour les emplacements plus grands, la vitesse de couture est augmentée de 90% pour l’AMS-210EN et de 60% pour l’AMS-221EN au maximum par rapport aux modèles conventionnels, réduisant ainsi le temps de cycle.
* La vitesse de couture est automatiquement contrôlée en fonction du pas de couture.
Amélioration de la qualité de la couture
La position de l’alimentation peut être vérifiée pendant la couture au moyen du moteur pas à pas de l’entraînement X-Y contrôlé par l’encodeur. Cela améliore remarquablement la précision de l’alimentation. En conséquence, la déformation d’un motif de couture susceptible de se produire lors de la couture à grande vitesse ou de la couture d’un matériau lourd est considérablement réduite.
Presser intermédiaire programmable
Pour supporter la couture de pièces de matériaux multicouches, la hauteur inférieure du point mort du presseur intermédiaire peut être modifiée sans interruption pendant la couture ( standard: 0 ~ 3,5 mm; maximum: 0 ~ 7,0 mm ). Le presseur intermédiaire sera désormais en mesure de serrer le matériau sans faute, évitant ainsi les problèmes de couture, tels que le saut de point et la rupture du fil. De plus, les défauts du produit à coudre sont évités en maintenant la hauteur intermédiaire souhaitée en fonction de l’épaisseur du matériau. ( La course du presseur intermédiaire est réglable entre 0 et 10 mm. )
Cadre d’alimentation à double étourdissement
Le cadre d’alimentation peut être abaissé en deux étapes. Il est très pratique pour positionner finement le matériau sur la machine à coudre. La hauteur d’arrêt du cadre d’alimentation peut être réglée facilement comme vous le souhaitez.
La machine prend en charge une gamme plus large de matériaux et diverses spécifications de couture
La machine peut être utilisée pour les coutures à motif libre, la couture des pièces, les coutures de renfort, etc.
Des exemples d’applications comprennent la fixation d’étiquettes, d’emblèmes et d’étiquettes de noms, la fixation du velcro, divers emballages de formes et des bartacks spéciaux.
La capacité de stockage de mémoire du corps principal de la machine à coudre a été considérablement améliorée
Désormais, le corps principal de la machine à coudre prêt pour l’USB utilise de nombreux types de supports
Les données de couture créées avec l’IP-420 peuvent être stockées dans la mémoire du corps principal de la machine à coudre. La capacité de stockage de mémoire est de 500 000 points et 999 modèles ( max. 50 000 points par motif ) au maximum. En plus de la carte CompactFlash 33, le corps principal de la machine à coudre est fourni en standard avec un connecteur USB. Désormais, les données peuvent être entrées / sorties vers / depuis différents types de supports ( FD ( disquettes ), SM ( SmartMedia ), CF ( CompactFlash ), SD ( Carte numérique sécurisée ) etc.) au moyen d’un périphérique USB et d’un lecteur de carte. Le nombre maximal de points pouvant être stockés dans la mémoire de chaque milieu est d’environ 50 000 000.
spécification
Spécifications communes à tous les modèles ( La machine avec un levier de prise en charge à glissière AMS-210EN-HL1306 / 7300 est exclue )
| Max. vitesse de couture | 2800sti / min* | ||
|---|---|---|---|
| Longueur de point | 0,1 ~ 12,7 mm ( 0,05 mm pas ) | ||
| Course à la barre d’aiguille | 41,2 mm | ||
| Soulevage / course du presseur intermédiaire | Quantité de levage: 20 mm / course: standard 4 mm ( 0 ~ 10 mm ) | ||
| Position inférieure variable du presseur intermédiaire | Standard 0 ~ 3,5 mm ( max. 0 ~ 7,0 mm ) | ||
| Tension du fil d’aiguille | Tension active ( mécanisme de contrôle de la tension du filetage électronique ) | ||
| Accrocher | Crochet navette double capacité | ||
| Stockage des données de modèle dans la mémoire | Mémoire du corps principal: Max. 500 000 points, 999 modèles ( max. 50 000 points / motif ) | ||
| Supports externes: Max. 50 000 000 de points, 999 modèles ( max. 50 000 points / motif ) | |||
| Installation d’agrandissement / réduction | 1 ~ 400% ( 0,1% pas ), l’agrandissement / réduction du motif peut être effectué en augmentant / diminution de la longueur du point ou du nombre de points |
||
| Fil de canette / Compteur de produits | Système haut / bas ( 0 ~ 9 999 ) | ||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | ||
| Huile lubrifiante | JUKI New Defrix Oil No.2 ( équivalent à ISO VG32 ) | ||
| Moteur de machine à coudre | Servomoteur CA 550W ( système à entraînement direct ) | ||
| Puissance requise / Consommation électrique | monophasé, 200 en 3 phases ~ 240V / 450VA | ||
| Nom du modèle | AMS-210EN-SS1306 | AMS-210EN-HS1306 | AMS-210EN-SL1306 | AMS-210EN-HL1306 | ||
|---|---|---|---|---|---|---|
| Zone de couture | X: 130 mm × Y: 60 mm | |||||
| Type de cadre d’alimentation | Cadre d’alimentation monolithique | Cadre d’alimentation séparé | ||||
| Cadre d’alimentation moteur ( quantité de levage: 25 mm ) | Cadre d’alimentation pneumatique ( quantité de levage: 30 mm ) | |||||
| Application | Léger à moyen poids | Poids moyen à lourd | Léger à moyen poids | Poids moyen à lourd | ||
| Aiguille | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | ||
| Fil | #80 ~ # 30 | #50 ~ # 2 | #80 ~ # 30 | #50 ~ # 2 | ||
| Consommation d’air comprimé / d’air | – | 0,35 ~ 0,4 ( max. 0,55 ) MPa, 1,8 dm ³ / min ( ANR ) | ||||
| Dimensions / Poids | 1 200 mm ( W ) × 710 mm ( D ) × 1 200 mm ( H ) le support de fil n’est pas inclus (, tête de machine: 69 kg, boîte de commande: 16,5 kg | |||||
| Nom du modèle | AMS-210EN-SS1510 | AMS-210EN-HS1510 | AMS-210EN-SL1510 | AMS-210EN-HL1510 | ||
|---|---|---|---|---|---|---|
| Zone de couture | X: 150 mm × Y: 100 mm | |||||
| Type de cadre d’alimentation | Cadre d’alimentation monolithique | |||||
| Cadre d’alimentation moteur ( quantité de levage: 25 mm ) | Cadre d’alimentation pneumatique ( quantité de levage: 30 mm ) | |||||
| Application | Léger à moyen poids | Poids moyen à lourd | Léger à moyen poids | Poids moyen à lourd | ||
| Aiguille | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | ||
| Fil | #80 ~ # 30 | #50 ~ # 2 | #80 ~ # 30 | #50 ~ # 2 | ||
| Consommation d’air comprimé / d’air | – | 0,35 ~ 0,4 ( max. 0,55 ) MPa, 1,8 dm ³ / min ( ANR ) | ||||
| Dimensions / Poids | 1 200 mm ( W ) × 770 mm ( D ) × 1 200 mm ( H ) le support de fil n’est pas inclus (, tête de machine: 73 kg, boîte de commande: 16,5 kg | |||||
| Nom du modèle | AMS-210EN-SL2210 | AMS-210EN-HL2210 | ||||
|---|---|---|---|---|---|---|
| Zone de couture | X: 220 mm × Y: 100 mm | |||||
| Type de cadre d’alimentation | Cadre d’alimentation monolithique | |||||
| Cadre d’alimentation pneumatique ( quantité de levage: 30 mm ) | ||||||
| Application | Léger à moyen poids | Poids moyen à lourd | ||||
| Aiguille | DP × 5 ( # 14 ) | DP × 17 ( # 18 ) | ||||
| Fil | #80 ~ # 30 | #50 ~ # 2 | ||||
| Consommation d’air comprimé / d’air | 0,35 ~ 0,4 ( max. 0,55 ) MPa / 1,8 dm ³ / min ( ANR ) | |||||
| Dimensions / Poids | 1 200 mm ( W ) × 770 mm ( D ) × 1 200 mm ( H ) le support de fil n’est pas inclus (, tête de machine: 77 kg, boîte de commande: 16,5 kg | |||||
JUKI-MS-1261A/DWS
Caractéristiques du produit
Le capteur de détection de pièces multicouche aide à alimenter le matériau en douceur, permettant à la machine à coudre de produire de belles coutures
Le MS-1261A est doté de fonctions numériques pour empêcher le saut de points et la collecte de points ainsi que pour soutenir l’alimentation en douceur de pièces multicouches de matériaux qui sont considérablement plus lourdes que les autres parties de matériaux. Ces capacités sont très nécessaires pour coudre des jeans.
La tête de machine nouvellement développée est fournie en standard avec la fonction de contrôle de la pression du pied du presseur qui a le capteur de détection de pièces multicouche. En combinaison avec le extracteur numérique en tissu de type courroie qui permet le réglage numérique de la pression du pied du presseur de courroie et de la longueur d’alimentation, la machine à coudre réalise « des coutures plus joliment finies ».
La prise en charge de la commande numérique facilite l’ajustement de la couture pour différents types de matériaux. Même en cousant des matériaux lourds, le système de couture produit des coutures douces et belles.
Le système de couture offre une meilleure opérabilité pour l’opérateur et favorise les économies d’énergie
Les machines à point de maille conventionnelles ont une tête de machine spécialement formée en raison de son type de point.
Dans le but de faciliter la couture et de faciliter la manipulation des matériaux, le MS-1261A / DWS a adopté une tête de machine nouvellement développée dont la forme ressemble aux machines à coudre à usage général.
Le MS-1261A / DWS est le premier système de couture doté d’un moteur à entraînement direct à haute puissance économe en énergie. En conséquence, la maniabilité et la maintenabilité sont améliorées.
JUKI Smart APP vous permet d’envoyer et de confirmer diverses données
Dans la demande, il existe des éléments de gestion ( enregistrement terminal ), données de la machine à coudre ( données de couture ), tableau problème-solution.
Dans le tableau problème-solution, nous pouvons générer des graphiques de production, le tableau de disponibilité, etc. pour chaque machine à coudre acquise afin qu’elle puisse être utilisée pour vérifier la situation actuelle et l’analyser.
Prévention du saut de point
Grâce à l’amélioration du locus d’alimentation, la flexion des aiguilles est empêchée en diminuant la quantité d’alimentation lorsque l’aiguille pénètre dans le matériau. En conséquence, le filetage du looper est solidement conservé pour assurer une formation de boucle stable, permettant ainsi au looper d’attraper le fil d’aiguille de manière appropriée pour produire des coutures sans faute. De plus, le protège-aiguille de type rétrograde aide à alimenter en douceur les matériaux lourds, empêchant ainsi la survenue d’un saut de point.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
La gestion, la navigation et l’édition des données peuvent être effectuées sur le logiciel d’application
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration.
Le panneau d’opération est également fourni en standard avec un port USB.
La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir la « qualité stable » et la « réduction du temps nécessaire aux changements de configuration ». Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
*Android OS version 6.0 est recommandé pour utiliser JUKI Smart APP.
( Le fonctionnement est confirmé par rapport aux versions 5.0 et ultérieures. )
Contactez le distributeur JUKI dans votre région pour savoir comment utiliser le logiciel d’application.
Performances de base
Extracteur de tissu numérique de type ceinture
Ce extracteur de tissu numérique de type ceinture empêche le saut de point et la collecte de points qui sont susceptibles de se produire dans des parties de matériau multicouches.
La « pression du pied du presseur de ceinture » et la « longueur d’alimentation » peuvent être réglées sur le panneau de commande de la machine à coudre. Ce extracteur de tissu numérique est fourni à la fois avec la surface du rouleau qui est douce aux matériaux et une forte force d’alimentation.
Le extracteur numérique en tissu ne peut être soulevé qu’en actionnant le levier.
Cela promet une maintenance plus facile.
Refroidisseur d’aiguille
L’aiguille devient chaude lors de la couture à grande vitesse.
Le refroidisseur d’aiguille souffle de l’air à l’aiguille pendant la couture à grande vitesse pour éviter que l’aiguille ne devienne si chaude qu’elle coupe le fil par sa chaleur.
Coupe-filetage à chaîne
Ce coupe-filetage à chaîne est muni d’un capteur. Par conséquent, le couteau ne peut être utilisé que lorsque cela est nécessaire.
Le fonctionnement du couteau et celui du vide peuvent être réglés séparément sur ON et OFF sur le panneau de commande.
Le couteau ne fonctionne qu’au début et à la fin de la couture, contribuant ainsi à une meilleure durabilité.
Lampe à main LED
La quantité lumineuse de la lumière à main LED peut être ajustée en cinq niveaux.
La lumière des mains LED peut également être éteinte. Avec la lumière des mains LED, la luminosité peut être ajustée pour permettre à l’opérateur d’effectuer facilement des travaux de couture, améliorant ainsi l’efficacité du travail.
*Auto-lifter est également inclus dans l’équipement standard.
spécification
| Nom du modèle | MS-1261A / DWS | MS-1261AM / DWS | ||
|---|---|---|---|---|
| Application | Lourd – à extra lourd – poids | Poids moyen à lourd | ||
| Max. vitesse de couture | 5 500sti / min* | |||
| N ° d’aiguille | 3 | |||
| Alimentation | Alimentation par le bas | |||
| Course à la barre d’aiguille | 33,2 mm | |||
| Jauge d’aiguille | 6,4 mm ( 1/4 ” ) | |||
| Longueur de point | 1,4 mm – 4,2 mm | |||
| Soulevage du pied-de-biche | 10mm | |||
| Aiguille | UY128GAS # 16 ~ # 22 ( Norme ° 21 ) | UY128GAS # 16 ~ # 21 ( Norme ° 19 ) | ||
| Levier releveur de fil | Levier de prise en charge du filetage de la barre d’aiguille | |||
| Circonférence du tube à l’entrée de l’aiguille |
194 mm | |||
| protège-aiguille | protège-aiguille de voyage arrière | |||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | |||
| Lubrification | Lubrification automatique | |||
Présentation du produit
JUKI-MS-1190 & MS-1261
Machine à bras déporté 3 Aiguilles JUKI MS-1190 & MS-1261
Grace au guide-fil situé entre la barre à aiguilles releveur de fil et le levier intermédiaire, le moment de tendre le fil de l’aiguille peut être diminué. En conséquence, la machine est capable de faire de magnifiques points avec un aspect doux, même lorsque du matériel épais est utilisé.
Description pour JUKI MS-1190
Basse tension de couture et mécanisme de couture amélioré qui empêche le plissement.
La tension du fil de l’aiguille et la tension du fil de la canette ont été diminué après réexamen du mécanisme de double chaînette. En outre, la ligne de point, jauges et arpenteuse ont été considérablement amélioré, formant ainsi de magnifique finitions de couture et la prévention plissement.
La machine empêche le point de sauter, même quand il tourne à grande vitesse, assurant des produits de haute qualité.
Avec sa capacité de couture sous une basse tension et sa meilleur adaptation entre l’aiguille, les formes de la machine fait des points avec cohérence tous le temps. La machine évite également au point de sauter même à grande vitesse pour aider à promouvoir des confections de haute qualité.
La machine est équipée en standard, avec un nouveau dossiers développés qui permet à la machine d’effectuer des coutures avec cohérence.
Des dossiers nouvellement développés sont équipés en standard avec la machine. Les dossiers sont conçus pour correspondre au pied -de-biche et ainsi permettre à la matière à être alimenté régulièrement sous eux. Ils sont faciles à utiliser et améliore la cohérence dans la couture. Différents types de dossiers sont préparés conformément au matériel utiliser.
L’appareil a permis d’améliorer la facilité d’utilisation.
La forme du lit a été conçu pour permettre à l’opérateur de manipuler avec facilité. Le sélecteur de longueur de point de type bouton-poussoir a été mis en place pour modifier la quantité d’alimentation. Les horaires de la nourrir came et l’arpenteuse de came de basculement peut être ajustée séparément. Toutes ces caractéristiques sont conçues pour faciliter l’opération et l’entretien
Description pour JUKI MS-1261
L’arpenteuse borde le fil à coup sûr ,empêchant ainsi le point de sauter.
La mise en place du mécanisme d’alimentation a été chargé de diminuer la quantité d’avance lorsque l’aiguille pénètre dans le matériau, empêchant ainsi l’aiguille de flexion. Le fil de la canette est serré à coup sûr, produisant ainsi des boucles de fil conducteur. L’arpenteuse borde le fil de l’aiguille sans faute, terminant ainsi coutures uniformes.
Le mécanisme d’alimentation alimente le matériel en douceur, permettant ainsi à la machine de finir des coutures avec cohérence.
Le nombre de dents de la griffe a été augmenté de sorte qu’il peut facilement attraper le matériel. La forme de l’élément de compression du pied a été modifiée pour empêcher le contact avec un seul côté de la partie recouverte. La protection de l’aiguille mobile (à l’arrière) est fournie avec un mécanisme de réglage vertical. Ces caractéristiques contribuent à lisse alimentation du matériel épais, ce qui empêche au point de sauter.
Des besoins pour améliorer la qualité de couture pour soutenir de matériaux différents sont continuellement croissant. La machine à double point de chaînette avec grand bras, la MS-1190 et MS-1261, a été développé dans la poursuite approfondie dans la « couture” de doubles points chainettes pour atteindre une capacité de couture basse tension ! La machine promet la production de belles et même des points sans plissement, au point de sauter et l’alimentation en matière inégale. L’appareil prend en charge une large gamme de matériaux des matières légers tels que la soie et Georgette à ceux de poids lourd tels que des jeans 14,5 oz denim. La machine est un excellent modèle qui fait le meilleur de la double chaînette pour la fabrication de produits d’habillement de haute qualité et avec une efficacité accrue de la production.
La machine fournit des finitions de coutures magnifique même avec des matériau épais.
Grace au guide -fil situé entre la barre à aiguille releveur de fil et le levier de relâchement de la tension intermédiaire, le moment de tendre le fil de l’aiguille peut être modifié et la tension du fil de la canette peut être diminuée. En conséquence.
La machine permet une alimentation en matière inégale.
Les différences de hauteur entre la griffe et la semelle de le pied-de -biche peut être spécifié de manière appropriée et ajustée conformément à l’épaisseur du matériau.
Caractéristiques pour JUKI MS-1190 & MS-1261
| Nom du modèle | MS-1190 (avec V046) | MS-1190M (avec V045) | MS-1261M (avec V045) | MS-1261 (avec V045) |
| Application | Tissus fin | Tissus moyen | Tissus moyen à lourds | Tissus extra lourd |
| Vitesse maximale de couture | 4,000pts/min | 4,000pts/min | 3,600pts/min | 3,600pts/min |
| Longueur de point | 1.2～3.2mm | 1.2～3.2mm | 1.4～4.2mm | 1.4～4.2mm |
| Aiguille | TV×64-NY (#12) #8～#14 B-64 (Nm80) Nm60～Nm90 | TV×64-NY (#16) #12～#19 B-64 (Nm100) Nm80～Nm120 | UY128GAS-NY (#19) #16～#22; UY128GAS (Nm120) Nm100～Nm140 | UY128GAS-NY (#21) #16～#22; UY128GAS (Nm130) Nm100～Nm140 |
| Ecartement | 3.2mm (1/8″)～6.4mm (1/4″) | 3.2mm (1/8″)～6.4mm (1/4″) | 5.6mm (7/32″)～9.6mm (3/8″) | 5.6mm (7/32″)～9.6mm (3/8″) |
JUKI-MO-6700DA SERIES
Tête semi-sèche, haute vitesse, surverrouillage / sécurité
La technologie à tête sèche de JUKI protège les produits de couture des taches d’huile.
Machine la plus vendue pour éliminer les taches d’huile sur le produit à coudre.
La technologie de pointe sèche de pointe de JUKI a été introduite dans le MO-6700S, qui a une réputation établie pour son excellente qualité de couture et sa productivité plus élevée.
Seules les pièces qui contribuent principalement aux éclaboussures d’huile sont améliorées pour avoir des mécanismes secs pour créer la machine de verrouillage semi-sec, série MO6700DA. La série MO-6700DA est la machine la plus vendue pour éliminer les taches d’huile sur le produit à coudre.
Caractéristiques du produit
Les taches d’huile sur le produit à coudre sont éliminées
Type anti-glissement des matériaux
MO-6714DA-
-30P
MO-6716DA--30P
La machine à coudre est entièrement équipée avec des dispositifs de réglage et des provisions pour empêcher efficacement le plissement de matériaux difficiles à coudre ou de matériaux de nouvelle génération. L’opérateur est capable de produire des coutures de haute qualité magnifiquement finies sans effectuer de réglages difficiles.
Technologie sèche de pointe pour obtenir un mécanisme sans lubrification
Diverses machines de sous-classe sont disponibles
spécification
| Nom du modèle | MO-6704DA | MO-6714DA | MO-6716DA | |
|---|---|---|---|---|
| Type de point | Verrouillage à 1 aiguille | Verrouillage à 2 aiguilles | Coutures de sécurité | |
| Style de point aux États-Unis. | 504 | 514 | 516 | |
| Max. vitesse de couture | 7 000sti / min* | |||
| Longueur de point | 0,8 ~ 4 mm | 1,5 ~ 4 mm | ||
| Jauge d’aiguille ( mm ) | – | 2,0, 3,2 | 3,2, 4,8, 4,8 + 2,0, 3,2 + 2,0 | |
| Largeur de suralimentation ( mm ) | 1,6, 3,2, 4,0, 4,8 | 2,0, 3,2, 4,0, 4,8 | 3,2, 4,0, 4,8, 6,4 | |
| Rapport d’alimentation différentiel inférieur | Pour rassembler 1: 2 ( Max. 1: 4 ), Pour étirer 1: 0,7 ( Max. 1: 0,6 ) | |||
| Course à la barre d’aiguille | 24,5 mm | |||
| Angle d’inclinaison de l’aiguille | 20° | |||
| Mécanisme d’aiguille | Méthode de la barre d’aiguille et bague supérieure / inférieure | |||
| Aiguille | DC × 27 ( à l’exclusion d’un modèle de sous-classe ) | |||
| Max. portance du pied-de-biche | 7 mm ( à l’exclusion d’un modèle de sous-classe ) | |||
| Max. pression du pied-de-biche | 63,7 N ( 6,5 kgf ) | |||
| Méthode de réglage des points | Par bouton-poussoir | |||
| Méthode de réglage à alimentation différentielle | Par levier ( avec micro-ajustement ) | |||
| Poids de la tête de machine | 28kg | |||
| Lubrification | Automatique ( Le mécanisme de la barre d’aiguille et le mécanisme du boucleur supérieur ne nécessitent pas de lubrification. ) | |||
| Huile lubrifiante | JUKI Machine Oil 18 ( équivalent à ISO VG18 ) | |||
| Refroidisseur d’aiguille | Option | |||
| Décapant thermique pour fil d’aiguille | Option | |||
| Micro-lifter | Fourni en standard | |||
JUKI-MO-6800D SERIES
Tête semi-sèche, haute vitesse, surverrouillage / sécurité
La technologie à tête sèche de JUKI protège les produits de couture des taches d’huile.
Ce modèle de machine à coudre a été développé tout en héritant de la technologie avancée « sèche » de JUKI. JUKI est heureux de lancer le produit qui répond aux préoccupations des clients concernant les taches d’huile sur le tissu.
Caractéristiques du produit
Les taches d’huile sur le produit à coudre sont éliminées
Technologie sèche de pointe pour obtenir un mécanisme sans lubrification
spécification
| Nom du modèle | MO-6804D | MO-6814D | MO-6816D | MO-6843D |
|---|---|---|---|---|
| Type de point | Verrouillage à 1 aiguille | Verrouillage à 2 aiguilles | Coutures de sécurité | Coutures de sécurité à 3 aiguilles |
| Style de point aux États-Unis. | 504 | 514 | 516 | – |
| Max. vitesse de couture | 7 000sti / min* | |||
| Longueur de point | 0,6 ~ 3,8 ( 4,5 ) mm | |||
| Jauge d’aiguille ( mm ) | – | 2,0 mm | 3,0, 5,0 mm | 5,0 + 2,0 mm |
| Largeur de suralimentation ( mm ) | 4,0 mm | 2,0, 3,0, 4,0 mm | 4,0, 5,0 mm | 3,0 mm |
| Rapport d’alimentation différentiel inférieur | Rassemblement 1: 2 ( Max. 1: 4 ), étirement 1: 0,7 ( Max. 1: 0,6 ) | |||
| Course à la barre d’aiguille | 24,5 mm | |||
| Angle d’inclinaison de l’aiguille | 20° | |||
| Mécanisme d’aiguille | Méthode de bague inférieure | |||
| Aiguille | DC × 27 ( à l’exclusion d’un modèle de sous-classe ) | |||
| Max. portance du pied-de-biche | 7 mm ( à l’exclusion d’un modèle de sous-classe ) | |||
| Max. pression du pied-de-biche | 63,7 N ( 6,5 kgf ) | |||
| Méthode de réglage des points | Par bouton-poussoir | |||
| Méthode de réglage à alimentation différentielle | Par levier ( avec micro-ajustement ) | |||
| Poids de la tête de machine | 27kg | |||
| Lubrification | Automatique ( Le mécanisme de la barre d’aiguille et le mécanisme du boucleur supérieur ne nécessitent pas de lubrification. ) | |||
| Huile lubrifiante | JUKI Machine Oil 18 ( équivalent à ISO VG18 ) | |||
| Refroidisseur d’aiguille | Fourni en standard | |||
| Décapant thermique pour fil d’aiguille | Fourni en standard | |||
| Micro-lifter | Option | |||
Présentation du produit
JUKI-MO-6800S SERIES
Machine de surcharge / sécurité à grande vitesse
Cette machine de surcharge / sécurité avancée est plus facile à utiliser et promet une rentabilité supérieure.
La série MO-6800S répond à divers types de matériaux et de procédés de couture, produisant des coutures délicates et belles au toucher tout en réduisant encore le bruit de fonctionnement et en augmentant la durabilité. Cette machine de surcharge / sécurité avancée est plus facile à utiliser et promet une rentabilité supérieure.
Caractéristiques du produit
La machine atteint des coutures magnifiquement finies de qualité améliorée même lorsqu’elle est exécutée à grande vitesse
La machine est largement applicable à la couture de matériaux légers à lourds. Étant donné que la machine est dotée d’un mécanisme de prise en charge du fil d’aiguille et d’un levier de prise en charge du filetage, elle garantit une qualité élevée, coutures bien tendues et douces avec une belle texture qui correspondent de manière flexible à l’élasticité des matériaux même lorsqu’elles fonctionnent à des vitesses aussi élevées que 7 000 m² / min. De plus, la machine a une entrée d’aiguille plus large et plus lumineuse et offre une meilleure réactivité aux matériaux, aidant ainsi l’opérateur à utiliser la machine plus facilement. La conception équilibrée de la machine réduit à la fois le bruit de fonctionnement et les vibrations, contribuant à des travaux de couture plus confortables.
La machine est dotée de fonctions qui contribuent à un fonctionnement plus facile
Le mécanisme de micro-ajustement différentiel, l’augmentation externe du rapport d’alimentation différentiel et la hauteur du chien d’alimentation principal peuvent tous être réglables sur la face avant de la machine à coudre avec un tournevis. La machine est fournie en standard avec des fonctions qui permettent des réglages faciles et mieux adaptés en fonction du matériau à utiliser.
spécification
| Nom du modèle | MO-6804S | MO-6814S | MO-6816S | MO-6843S |
|---|---|---|---|---|
| Type de point | Verrouillage à 1 aiguille | Verrouillage à 2 aiguilles | Coutures de sécurité | Coutures de sécurité à 3 aiguilles |
| Style de point aux États-Unis. | 504 | 514 | 516 | – |
| Max. vitesse de couture | 7 000sti / min* | |||
| Longueur de point | 0,6 ~ 3,8 ( 4,5 ) mm | |||
| Jauge d’aiguille ( mm ) | – | 2.0 | 3,0, 5,0 | 3,0 + 2,0, 5,0 + 2,0 |
| Largeur de suralimentation ( mm ) | 1,5, 4,0 | 2,0, 3,0, 4,0 | 4,0, 5,0, 6,0 | 3.0 |
| Rapport d’alimentation différentiel | Pour rassembler 1: 2 ( Max. 1: 4 ), Pour étirer 1: 0,7 ( Max. 1: 0,6 ) | |||
| Course à la barre d’aiguille | 24,5 mm ( 60H: 27,0 mm ) | |||
| Angle d’inclinaison de l’aiguille | 20° | |||
| Douille de bar à aiguille | Méthode de bague inférieure | |||
| Aiguille | DC × 27 ( à l’exclusion d’un modèle de sous-classe ) | |||
| Max. portance du pied-de-biche | 7 mm ( à l’exclusion d’un modèle de sous-classe ) | |||
| Max. pression du pied-de-biche | 63,7 N ( 6,5 kgf ) | |||
| Méthode de réglage des points | Par bouton-poussoir | |||
| Méthode de réglage à alimentation différentielle | Par levier ( avec micro-ajustement ) | |||
| Poids de la tête de machine | 27kg | |||
| Lubrification | Automatique | |||
| Huile lubrifiante | JUKI Machine Oil 18 ( équivalent à ISO VG18 ) | |||
| Refroidisseur d’aiguille | Fourni en standard | |||
| Décapant thermique pour fil d’aiguille | Fourni en standard | |||
| Micro-lifter | Option | |||
JUKI-MO-6900R SERIES
Haut débit, haut débit variable, surverrouillage / sécurité
Un mécanisme d’alimentation lisse exempt de dommages sur le matériau.
La série MO-6900R est livrée avec un mécanisme d’alimentation nouvellement développé qui déplace les flux supérieur et inférieur séparément.
Avec la combinaison du rapport d’alimentation différentiel accru de l’alimentation et de la capacité d’alimentation améliorée, la machine est capable non seulement d’empêcher l’alimentation inégale des matériaux, mais aussi de terminer facilement les processus difficiles, tels que la couture de différents types de matériaux ensemble, le vol et la tuyauterie.
Caractéristiques du produit
Excellents mécanismes d’alimentation inférieure et supérieure variable
Fiabilité accrue
L’introduction d’un mécanisme de barre d’aiguille structuré par bouclier et de coussinets de barre d’aiguille supérieure et inférieure, contribue à une durabilité et une fiabilité accrues.
De plus, la machine intègre une unité de boucleur supérieure améliorée ainsi que la norme à venir avec un filtre à huile de type cartouche et un ventilateur de refroidissement, garantissant ainsi une fiabilité accrue.
Les appareils destinés aux machines JUKI conventionnelles sont également interchangeables
Les jauges et appareils que vous avez utilisés avec vos machines JUKI existantes sont également interchangeables sans usinage supplémentaire requis.
Cela élimine à la fois le gaspillage de ressources et les coûts supplémentaires indésirables.
La machine a été développée dans le but de fournir une durée de vie prolongée
Le décapant thermique et le refroidisseur à aiguilles sont équipés en standard
Pour offrir des capacités de couture améliorées ainsi que pour éviter les déformations de couture, la machine est équipée en standard du thermoplongeur et du refroidisseur d’aiguille.
spécification
| Nom du modèle | MO-6904R | MO-6914R | MO-6916R | |
|---|---|---|---|---|
| Type de point | Verrouillage à 1 aiguille | Verrouillage à 2 aiguilles | Coutures de sécurité | |
| Style de point aux États-Unis. | 504 | 514 | 516 | |
| Max. vitesse de couture | 7 000sti / min * ( la course longitudinale du chien nourricier supérieur est de 6 mm ou moins ) 6 000sti / min * ( la course longitudinale du chien d’alimentation supérieur est de 6 ~ 8,5 mm ) |
|||
| Longueur de point | 0,8 ~ 4 mm | 1,5 ~ 4 mm | ||
| Jauge d’aiguille ( mm ) | – | 2.0 | 3,2, 4,8, 4,8 + 2,0, 3,2 + 2,0 | |
| Largeur de suralimentation ( mm ) | 3,2, 4,0, 4,8, 6,4 | 3.2, 4.0 | 3,2, 4,0, 4,8, 6,4 | |
| Rapport d’alimentation différentiel inférieur | Pour rassembler 1: 2 ( max. 1: 4 ), Pour étirer 1: 0,7 ( max. 1: 0,6 ) | |||
| Course à la barre d’aiguille | 24,5 mm | |||
| Angle d’inclinaison de l’aiguille | 20° | |||
| Mécanisme d’aiguille | Méthode de la barre d’aiguille et bague supérieure / inférieure | |||
| Aiguille | DC × 27 ( à l’exclusion d’un modèle de sous-classe ) | |||
| Course verticale du chien d’alimentation supérieure | 3,5 ~ 8,5 mm ( il diffère par les spécifications de la machine. ) | |||
| Course longitudinale du chien d’alimentation supérieure | 1 ~ 7,5 mm ( il diffère par les spécifications de la machine. ) | |||
| Max. portance du pied-de-biche | 7 mm ( à l’exclusion d’un modèle de sous-classe ) | |||
| Max. pression du pied-de-biche | 63,7 N ( 6,5 kgf ) | |||
| Méthode de réglage des points | Par bouton-poussoir | |||
| Méthode de réglage de l’alimentation différentielle inférieure | Par levier ( avec micro-ajustement ) | |||
| Méthode de réglage de l’alimentation différentielle supérieure | Par levier ( avec micro-ajustement ) | |||
| Poids de la tête de machine | 29kg | |||
| Lubrification | Automatique | |||
| Huile lubrifiante | JUKI Machine Oil 18 ( équivalent à ISO VG18 ) | |||
| Refroidisseur d’aiguille | Fourni en standard | |||
| Décapant thermique pour fil d’aiguille | Fourni en standard | |||
| Micro-lifter | Fourni en standard | |||
JUKI-MO-6900C SERIES
Super-rapide, lit de cylindre, machine de surcharge
Nouvelle et puissante machine à coudre des matériaux tubulaires!
La machine à coudre de la série MO-6900C, dotée d’un lit de cylindre de petit diamètre, est capable de runstiching ou de matériaux tubulaires à ourlet aveugle, tels que des poignets de manchon, en toute simplicité. L’opérateur peut effectuer la couture du matériau tubulaire tout en le tournant vers le bas.
Cela promet une meilleure maniabilité et contribue à une productivité considérablement accrue.
Caractéristiques du produit
La machine garantit une qualité de couture à la fois belle et améliorée à des vitesses plus élevées
Étant donné que la machine est livrée avec un mécanisme de prise en charge à l’aiguille ainsi qu’un mécanisme de prise en charge du filetage, pour permettre la couture avec une tension plus faible appliquée au matériau, il atteint des coutures douces de haute qualité.
Fiabilité accrue
L’introduction d’un mécanisme de barre d’aiguille structuré par bouclier et de coussinets de barre d’aiguille supérieure et inférieure, contribue à une durabilité et une fiabilité accrues. La machine est fournie en standard avec un filtre à huile et un ventilateur de refroidissement de type cartouche, garantissant ainsi une fiabilité accrue.
Lit de cylindre de petit diamètre
Le lit du cylindre est adapté à l’étirage et à l’ourlet aveugle des matériaux tubulaires. Les jauges et appareils que vous avez utilisés avec vos machines JUKI existantes sont également interchangeables sans usinage supplémentaire requis. Cela élimine à la fois le gaspillage de ressources et les coûts supplémentaires indésirables.
Mécanismes qui promettent une meilleure opérabilité
Étant donné que la machine est fournie en standard avec le mécanisme de réglage de l’inclinaison du chien d’alimentation par le bas et le mécanisme d’augmentation de l’alimentation différentielle externe, elle peut être facilement ajustée pour correspondre idéalement au matériau cousu. De plus, la machine est fournie en standard avec une fonction de micro élévateur qui offre une réactivité améliorée aux matériaux et offre à l’opérateur une opérabilité améliorée. La longueur du point peut être facilement ajustée avec le bouton-poussoir monté sur la surface avant de la machine à coudre.
Le décapant thermique et le refroidisseur à aiguilles sont équipés en standard
Pour offrir des capacités de couture améliorées ainsi que pour éviter les mésaventures de couture pendant la couture à grande vitesse, la machine est fournie en standard avec le décapant thermique et le refroidisseur d’aiguille.
spécification
| Nom du modèle | MO-6904C | MO-6914C | ||
|---|---|---|---|---|
| Type de point | Verrouillage à 1 aiguille | Verrouillage à 2 aiguilles | ||
| Style de point aux États-Unis. | 504 | 514 | ||
| Max. vitesse de couture | 8 000sti / min* | |||
| Longueur de point | 0,8 ~ 3,5 mm | |||
| Jauge d’aiguille ( mm ) | – | 2.0 | ||
| Largeur de suralimentation ( mm ) | 3,2, 4,0, 4,8 | 3.2, 4.0 | ||
| Rapport d’alimentation différentiel | Pour la collecte 1: 2,3 ( max. 1: 4,5 ), Pour étirer 1: 0,7 ( max. 1: 0,8 ) | |||
| Course à la barre d’aiguille | 24,5 mm | |||
| Angle d’inclinaison de l’aiguille | 20° | |||
| Mécanisme d’aiguille | Méthode de la barre d’aiguille et bague supérieure / inférieure | |||
| Aiguille | DC × 27 | |||
| Max. portance du pied-de-biche | 7 mm ( à l’exclusion d’un modèle de sous-classe ) | |||
| Max. pression du pied-de-biche | 63,7 N ( 6,5 kgf ) | |||
| Méthode de réglage des points | Par bouton-poussoir | |||
| Méthode de réglage à alimentation différentielle | Par levier | |||
| Poids de la tête de machine | 24kg | |||
| Lubrification | Automatique | |||
| Huile lubrifiante | JUKI Machine Oil 18 ( équivalent à ISO VG18 ) | |||
| Refroidisseur d’aiguille | Fourni en standard | |||
| Décapant thermique pour fil d’aiguille | Fourni en standard | |||
| Micro-lifter | Fourni en standard | |||

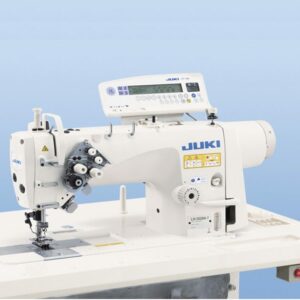

JUKI-LH-3578A
Tête semi-sèche, Machine de verrouillage à 2 aiguilles
La série LH-3500A a fait de nouveaux progrès. Il s’agit de la machine à coudre à 2 aiguilles de modèle de pointe qui est livrée avec des mécanismes considérablement améliorés tels que le mécanisme à entraînement direct, la tête semi-sèche, le nouveau mécanisme de contrôle de la tension du filetage et le système d’huile amélioré.
Caractéristiques du produit
L’adoption du mécanisme à entraînement direct améliore la conservation de l’énergie et la faisabilité, et augmente la force de pénétration du matériau de l’aiguille
Le « type grand crochet » utilise un crochet 1,8 fois plus grand que la norme
Cette augmentation de taille réduit la fréquence des changements du fil de bobine
La machine à coudre a été conçue pour éliminer les pertes de temps et les contraintes de l’opérateur.
Fonction de support de production
Les panneaux d’exploitation CP-18A et CP-180A sont dotés d’une fonction de support de production
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents ), qui sont la fonction de contrôle de sortie, la fonction de mesure de fonctionnement et la fonction de compteur de bobine. Chacun avec son propre effet de support de production. Une fonction appropriée ( mode ) peut être sélectionnée au besoin.
Le réglage des paramètres peut être effectué sur le panneau situé en haut de la machine à coudre, ce qui contribue à réduire la fatigue de l’opérateur lors du changement de configuration.
Une tête semi-sèche est maintenant installée dans tous les modèles de la série LH-3500ASEULEMENT JUKI
Tous les modèles de la série LH-3500A sont munis d’une tête semi-sèche pour éliminer les taches avec de l’huile du cadre ( la partie de la barre d’aiguille ).
De nombreux modèles différents sont préparés selon le type de matériaux
À partir d’une grande variété de modèles, le modèle le mieux adapté peut être choisi en fonction de vos articles à coudre, allant des matériaux légers aux matériaux lourds.
Performances de base
La tension du filetage la mieux adaptée est atteinte selon les spécifications de couture Unique à JUKI
Deux types différents de contrôleurs de tension de filetage ont été développés
Le tendeur d’aiguille est livré dans deux mécanismes différents selon le type de machine à coudre. Pour les types G, la gamme de couture a été élargie pour produire des coutures bien entretenues même lorsque du fil épais est utilisé.
Guide de fil de barre d’aiguille de type trou rond
Deux types différents de guides de filetage de barre d’aiguille ( pinces à aiguille ), le type de fil et le type de trou rond, ont été développés selon le type de machine à coudre. Le guide de filetage de la barre d’aiguille de type trou rond a été adopté pour les types G qui cousent des matériaux nécessitant des coutures bien entretenues. De plus, le type G est fourni en standard avec le pied-de-biche avec guide qui est efficace pour le processus de surpiqûre.
Mécanisme de micro-cabotage respectueux des matériaux
Le pied-de-biche peut être soulevé d’une quantité infime en ajustant la goupille excentrique située dans la section du levier de l’élévateur. Lors de la couture de tissus hirsutes et élastiques, la charge appliquée au matériau est réduite en soulevant légèrement le pied-de-biche. Les matériaux sont manipulés plus facilement et sont finis sans sacrifier la texture inhérente du matériau.
Mécanisme de sertissage de fil hautement fiable
Notre mécanisme de coupe-fil à action directe, qui diffuse le fil sans défaillance, a été encore amélioré. Le coupe-fil coupe le fil d’aiguille et le fil de bobine sans défaillance, même lorsque du fil épais est utilisé. De plus, la force de rétention du filetage de la garniture de filetage a été augmentée.
Deux mécanismes d’huilage sélectionnables de nouvelle méthode Unique à JUKI
Méthode ECO-oli ( type de circulation )
L’huile tombée du crochet et de ses sections environnantes dans la couverture est filtrée pour éliminer la saleté et la poussière, puis retournée au réservoir d’huile. Cette méthode économise l’effort de mazoutage et réduit la consommation d’huile.
Méthode à l’huile propre
L’huile tombée du crochet et de ses sections environnantes dans l’infiltration n’est pas renvoyée au réservoir d’huile, mais seule de l’huile propre est fournie au crochet en tout temps.
*La méthode d’huilage peut être changée comme vous le souhaitez.
spécification
| Nom du modèle | LH-3578A-G | |||||
|---|---|---|---|---|---|---|
| Application | Jeans et poids lourd | |||||
| Mécanisme de barre d’aiguille divisée organisée | Non fourni | |||||
| Accrocher | Axe vertical 1,8 fois grand crochet | |||||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | |||||
| Max. vitesse de couture | 3000sti / min* | |||||
| Distance entre l’aiguille et le bras de la machine | 120 mm ( H ) × 266 mm ( W ) × 87 mm ( hauteur de la partie de la mâchoire ) | |||||
| Système d’alimentation | Alimentation pour aiguille | |||||
| Max. longueur du point | 5mm | |||||
| Course à la barre d’aiguille | 33,4 mm | |||||
| Prise de fil | Type de diapositive | |||||
| Tensioner | Type standard | |||||
| Remontoir à fil | Intégré à la tête de machine | |||||
| Soulevage du pied-de-biche | 7 mm ( à la main ), 13 mm ( par genou ) | |||||
| Méthode d’ébullition | Méthode à l’écoil ( type de circulation ), méthode à l’huile propre | |||||
| Capacité du réservoir | 280 cm ³ | |||||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | |||||
| Aiguille | DP × 5 ( # 21 ) # 16 ~ # 23 |
|||||
| Dimensions extérieures de l’emballage ( mm ) | LH-3578A: 718 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) LH-3578A-7: 768 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) |
|||||
| Poids de la tête de machine (, y compris l’emballage ) | LH-3578A: 48kg LH-3578A-7: 61 kg ( avec AK: 63 kg ) |
|||||

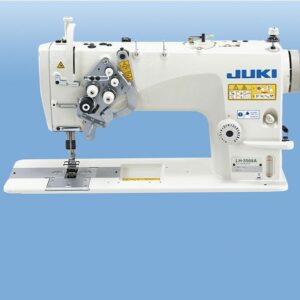

JUKI-LH-3568A
Tête semi-sèche, Machine de verrouillage à 2 aiguilles
La série LH-3500A a fait de nouveaux progrès. Il s’agit de la machine à coudre à 2 aiguilles de modèle de pointe qui est livrée avec des mécanismes considérablement améliorés tels que le mécanisme à entraînement direct, la tête semi-sèche, le nouveau mécanisme de contrôle de la tension du filetage et le système d’huile amélioré.
Caractéristiques du produit
L’adoption du mécanisme à entraînement direct améliore la conservation de l’énergie et la faisabilité, et augmente la force de pénétration du matériau de l’aiguille
De nombreux modèles différents sont préparés selon le type de matériaux
À partir d’une grande variété de modèles, le modèle le mieux adapté peut être choisi en fonction de vos articles à coudre, allant des matériaux légers aux matériaux lourds.
Une tête semi-sèche est maintenant installée dans tous les modèles de la série LH-3500A
Tous les modèles de la série LH-3500A sont munis d’une tête semi-sèche pour éliminer les taches avec de l’huile du cadre ( la partie de la barre d’aiguille ).
Fonction de support de production
Les panneaux d’exploitation CP-18A et CP-180A sont dotés d’une fonction de support de production
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents ), qui sont la fonction de contrôle de sortie, la fonction de mesure de fonctionnement et la fonction de compteur de bobine. Chacun avec son propre effet de support de production. Une fonction appropriée ( mode ) peut être sélectionnée au besoin.
Le réglage des paramètres peut être effectué sur le panneau situé en haut de la machine à coudre, ce qui contribue à réduire la fatigue de l’opérateur lors du changement de configuration.
Performances de base
La tension du filetage la mieux adaptée est atteinte selon les spécifications de coutureUnique à JUKI
Deux types différents de contrôleurs de tension de filetage ont été développés
Le tendeur d’aiguille est livré dans deux mécanismes différents selon le type de machine à coudre. Pour les types S et G, la gamme de couture a été élargie pour produire des coutures bien tendues même lorsque du fil épais est utilisé.
Guide de fil de barre d’aiguille de type trou rond
Deux types différents de guides de filetage de barre d’aiguille ( pinces à aiguille ), le type de fil et le type de trou rond, ont été développés selon le type de machine à coudre. Le guide de filetage de la barre d’aiguille de type trou rond a été adopté pour les types S et G qui cousent des matériaux nécessitant des coutures bien entretenues. De plus, le type G est fourni en standard avec le pied-de-biche avec guide qui est efficace pour le processus de surpiqûre.
Mécanisme de micro-cabotage respectueux des matériaux
Le pied-de-biche peut être soulevé d’une quantité infime en ajustant la goupille excentrique située dans la section du levier de l’élévateur. Lors de la couture de tissus hirsutes et élastiques, la charge appliquée au matériau est réduite en soulevant légèrement le pied-de-biche. Les matériaux sont manipulés plus facilement et sont finis sans sacrifier la texture inhérente du matériau.
Mécanisme de sertissage de fil hautement fiable
Notre mécanisme de coupe-fil à action directe, qui diffuse le fil sans défaillance, a été encore amélioré. Le coupe-fil coupe le fil d’aiguille et le fil de bobine sans défaillance, même lorsque du fil épais est utilisé. De plus, la force de rétention du filetage de la garniture de filetage a été augmentée.
Deux mécanismes d’huilage sélectionnables de nouvelle méthode Unique à JUKI
Méthode ECO-oli ( type de circulation )
L’huile tombée du crochet et de ses sections environnantes dans la couverture est filtrée pour éliminer la saleté et la poussière, puis retournée au réservoir d’huile. Cette méthode économise l’effort de mazoutage et réduit la consommation d’huile.
Méthode à l’huile propre
L’huile tombée du crochet et de ses sections environnantes dans l’infiltration n’est pas renvoyée au réservoir d’huile, mais seule de l’huile propre est fournie au crochet en tout temps.
*La méthode d’huilage peut être changée comme vous le souhaitez.
spécification
| Nom du modèle | LH-3568A-S | LH-3568A-G | ||||
|---|---|---|---|---|---|---|
| Application | Poids moyen | Jeans et poids lourd | ||||
| Mécanisme de barre d’aiguille divisée organisée | Fourni en standard | |||||
| Accrocher | Crochet régulier de l’axe vertical | |||||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | |||||
| Max. vitesse de couture | 3000sti / min* | |||||
| Distance entre l’aiguille et le bras de la machine | 120 mm ( H ) × 266 mm ( W ) × 87 mm ( hauteur de la partie de la mâchoire ) | |||||
| Système d’alimentation | Alimentation pour aiguille | |||||
| Max. longueur du point | 5mm | |||||
| Course à la barre d’aiguille | 33,4 mm | |||||
| Prise de fil | Type de diapositive | |||||
| Tensioner | Type standard | |||||
| Remontoir à fil | Intégré à la tête de machine | |||||
| Soulevage du pied-de-biche | 7 mm ( à la main ), 13 mm ( par genou ) | |||||
| Méthode d’ébullition | Méthode à l’écoil ( type de circulation ), méthode à l’huile propre | |||||
| Capacité du réservoir | 280 cm ³ | |||||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | |||||
| Aiguille | DP × 5 ( # 14 ) # 9 ~ # 16 |
DP × 5 ( # 21 ) # 16 ~ # 23 |
||||
| Dimensions extérieures de l’emballage ( mm ) | LH-3568A: 718 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) LH-3568A-7: 768 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) |
|||||
| Poids de la tête de machine (, y compris l’emballage ) | LH-3568A: 48kg LH-3568A-7: 61 kg ( avec AK: 63 kg ) |
|||||

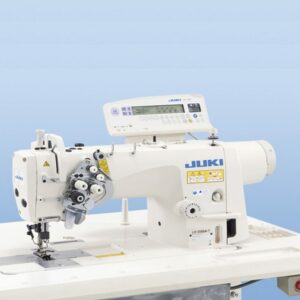

JUKI-LH-3588A
Tête semi-sèche, Machine de verrouillage à 2 aiguilles
La série LH-3500A a fait de nouveaux progrès. Il s’agit de la machine à coudre à 2 aiguilles de modèle de pointe qui est livrée avec des mécanismes considérablement améliorés tels que le mécanisme à entraînement direct, la tête semi-sèche, le nouveau mécanisme de contrôle de la tension du filetage et le système d’huile amélioré.
Caractéristiques du produit
L’adoption du mécanisme à entraînement direct améliore la conservation de l’énergie et la faisabilité, et augmente la force de pénétration du matériau de l’aiguille
Le « type grand crochet » utilise un crochet 1,8 fois plus grand que la norme
Cette augmentation de taille réduit la fréquence des changements du fil de bobine
La machine à coudre a été conçue pour éliminer les pertes de temps et les contraintes de l’opérateur.
Fonction de support de production
Les panneaux d’exploitation CP-18A et CP-180A sont dotés d’une fonction de support de production
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents ), qui sont la fonction de contrôle de sortie, la fonction de mesure de fonctionnement et la fonction de compteur de bobine. Chacun avec son propre effet de support de production. Une fonction appropriée ( mode ) peut être sélectionnée au besoin.
Le réglage des paramètres peut être effectué sur le panneau situé en haut de la machine à coudre, ce qui contribue à réduire la fatigue de l’opérateur lors du changement de configuration.
Une tête semi-sèche est maintenant installée dans tous les modèles de la série LH-3500A
Tous les modèles de la série LH-3500A sont munis d’une tête semi-sèche pour éliminer les taches avec de l’huile du cadre ( la partie de la barre d’aiguille ).
De nombreux modèles différents sont préparés selon le type de matériaux
À partir d’une grande variété de modèles, le modèle le mieux adapté peut être choisi en fonction de vos articles à coudre, allant des matériaux légers aux matériaux lourds.
Performances de base
La tension du filetage la mieux adaptée est atteinte selon les spécifications de couture
Deux types différents de contrôleurs de tension de filetage ont été développés
Le tendeur d’aiguille est livré dans deux mécanismes différents selon le type de machine à coudre. Pour les types G, la gamme de couture a été élargie pour produire des coutures bien entretenues même lorsque du fil épais est utilisé.
Guide de fil de barre d’aiguille de type trou rond
Deux types différents de guides de filetage de barre d’aiguille ( pinces à aiguille ), le type de fil et le type de trou rond, ont été développés selon le type de machine à coudre. Le guide de filetage de la barre d’aiguille de type trou rond a été adopté pour les types G qui cousent des matériaux nécessitant des coutures bien entretenues. De plus, le type G est fourni en standard avec le pied-de-biche avec guide qui est efficace pour le processus de surpiqûre.
Mécanisme de micro-cabotage respectueux des matériaux
Le pied-de-biche peut être soulevé d’une quantité infime en ajustant la goupille excentrique située dans la section du levier de l’élévateur. Lors de la couture de tissus hirsutes et élastiques, la charge appliquée au matériau est réduite en soulevant légèrement le pied-de-biche. Les matériaux sont manipulés plus facilement et sont finis sans sacrifier la texture inhérente du matériau.
Mécanisme de sertissage de fil hautement fiable
Notre mécanisme de coupe-fil à action directe, qui diffuse le fil sans défaillance, a été encore amélioré. Le coupe-fil coupe le fil d’aiguille et le fil de bobine sans défaillance, même lorsque du fil épais est utilisé. De plus, la force de rétention du filetage de la garniture de filetage a été augmentée.
Deux mécanismes d’huilage sélectionnables de nouvelle méthode
Méthode ECO-oli ( type de circulation )
L’huile tombée du crochet et de ses sections environnantes dans la couverture est filtrée pour éliminer la saleté et la poussière, puis retournée au réservoir d’huile. Cette méthode économise l’effort de mazoutage et réduit la consommation d’huile.
Méthode à l’huile propre
L’huile tombée du crochet et de ses sections environnantes dans l’infiltration n’est pas renvoyée au réservoir d’huile, mais seule de l’huile propre est fournie au crochet en tout temps.
*La méthode d’huilage peut être changée comme vous le souhaitez.
spécification
| Nom du modèle | LH-3588A-G | |||||
|---|---|---|---|---|---|---|
| Application | Jeans et poids lourd | |||||
| Mécanisme de barre d’aiguille divisée organisée | Fourni en standard | |||||
| Accrocher | Axe vertical 1,8 fois grand crochet | |||||
| Lubrification | Section semi-sec / crochet: lubrification minute-quantité ( système de réservoir ) | |||||
| Max. vitesse de couture | 3000sti / min* | |||||
| Distance entre l’aiguille et le bras de la machine | 120 mm ( H ) × 266 mm ( W ) × 87 mm ( hauteur de la partie de la mâchoire ) | |||||
| Système d’alimentation | Alimentation pour aiguille | |||||
| Max. longueur du point | 5mm | |||||
| Course à la barre d’aiguille | 33,4 mm | |||||
| Prise de fil | Type de diapositive | |||||
| Tensioner | Type standard | |||||
| Remontoir à fil | Intégré à la tête de machine | |||||
| Soulevage du pied-de-biche | 7 mm ( à la main ), 13 mm ( par genou ) | |||||
| Méthode d’ébullition | Méthode à l’écoil ( type de circulation ), méthode à l’huile propre | |||||
| Capacité du réservoir | 280 cm ³ | |||||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | |||||
| Aiguille | DP × 5 ( # 21 ) # 16 ~ # 23 | |||||
| Dimensions extérieures de l’emballage ( mm ) | LH-3588A: 718 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) LH-3588A-7: 768 mm ( H ) × 341 mm ( W ) × 744 mm ( L ) |
|||||
| Poids de la tête de machine (, y compris l’emballage ) | LH-3588A: 48kg LH-3588A-7: 61 kg ( avec AK: 63 kg ) |
|||||
JUKI-DLN-5410N
1 aiguille, aiguille, machine à point de verrouillage
Avec son mécanisme d’alimentation à l’aiguille, la machine prend en charge l’opérateur, favorise l’efficacité de la production et améliore la qualité des produits finis.
Caractéristiques du produit
Mécanisme de couture qui démontre une réactivité exceptionnelle aux matériaux à coudre
La tête de machine a été repensée pour améliorer les performances de chaque composant. Grâce à la capacité de couture à basse tension de la machine et à la fonction de réglage de la quantité d’alimentation de l’aiguille ( ± 15% ), une alimentation et un plissement inégaux se produisent rarement, améliorant ainsi la capacité de la machine à répondre à tout changement dans le matériau à coudre.
La conception équilibrée de la tête de la machine et la structure du châssis plus solide réduisent considérablement les vibrations et le bruit de la machine pendant le fonctionnement de la machine.
La durabilité et la fiabilité de la machine sont améliorées
Il est conçu pour renforcer les composants d’alimentation, les composants de lubrification et le cadre, et pour sceller hermétiquement le cadre de la barre d’aiguille. En conséquence, la durabilité et la fiabilité de la machine sont améliorées et l’efficacité économique sera remarquablement améliorée.
Le panneau d’opération peut être sélectionné selon le processus ( CP-18A, CP-180A )
Deux panneaux de commande différents, le CP-18A et le CP-180A sont applicables au DLN-5410N-7. Les deux panneaux de fonctionnement sont fournis avec la fonction de support de production.
La fonction de support de production se compose en fait de trois fonctions différentes ( six modes différents )
Mécanisme de coupe de fil sûr DLN-5410N-7 ( avec coupe-filetage automatique )
Le couteau mobile a été conçu pour pouvoir être facilement remplacé, facilitant ainsi la maintenance de la machine.
Le nouveau boîtier de commande du modèle, dont le mode d’économie d’énergie est fourni ( SC-920C / M92 )
Le nouveau boîtier de commande du modèle SC-920C a été récemment développé. Le boîtier de commande est résistant aux fluctuations de tension, au bruit et aux vibrations.
Le nouveau boîtier de commande du modèle est doté d’un mode d’économie d’énergie pour la première fois dans un boîtier de commande pour les machines à coudre.
Il réduit la consommation d’énergie en veille lorsque le moteur ne tourne pas d’environ 25% ( par rapport au SC-910N ).
De plus, le DLN-5410N-7 actuel est doté des dernières technologies d’économie d’énergie, y compris l’adoption du dernier servomoteur compact M92, pour être plus respectueux de l’environnement, ainsi que pour fournir l’effet de réduction de puissance et augmenter la productivité.
Performances de base
Ascenseur plus élevé du pied-de-biche
Cette machine est équipée de divers appareils qui réduisent la fatigue de l’opérateur et permettent à l’opérateur de faire fonctionner facilement la machine. Ces appareils sont les suivants: La pédale n’a besoin que d’une pression lumineuse pour fonctionner. Le pied-de-biche peut être soulevé jusqu’à 13 mm.
La forme du bras de la machine a été conçue pour permettre à l’opérateur de manipuler facilement n’importe quel matériau.
spécification
| Nom du modèle | DLN-5410N | DLN-5410NH | DLN-5410NL |
|---|---|---|---|
| Application | Pour les matériaux légers à moyens | Pour les matériaux lourds | Pour les matériaux lourds ( type de longueur de point long ) |
| Max. vitesse de couture | 5000sti / min* | 4000sti / min* | 3000sti / min* |
| Max. longueur du point | 4 mm | 4,5 mm | 6 mm |
| Course à la barre d’aiguille | 30,7 m | ||
| Soulevage du pied-de-biche | À la main: 5,5 mm, au genou: 13 mm | ||
| Aiguille ( au moment de la livraison ) | DB × 1 ( # 14 ) Pour JE: 134 ( Nm90 ) | DB × 1 ( # 21 ) Pour JE: 134 ( Nm130 ) | DB × 1 ( # 21 ) Pour JE: 134 ( Nm130 ) |
| Accrocher | Crochet rotatif complet lubrifiant automatiquement | ||
| Lubrification | Automatique | ||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | ||
| Nom du modèle | DLN-5410N-7 | DLN-5410NH-7 | DLN-5410NJ-7 |
|---|---|---|---|
| Application | Pour les matériaux légers à moyens | Pour les matériaux lourds | Pour jeans |
| Max. vitesse de couture | 5000sti / min* | 4000sti / min* | |
| Max. longueur du point | 4 mm | 4,5 mm | |
| Course à la barre d’aiguille | 30,7 mm | 33 mm | |
| Soulevage du pied-de-biche | À la main: 5,5 mm, au genou: 13 mm | ||
| Aiguille ( au moment de la livraison ) | DB × 1 ( # 14 ) Pour JE: 134 ( Nm90 ) | DB × 1 ( # 21 ) Pour JE: 134 ( Nm130 ) | DB × 1 ( # 21 ) Pour JE: 134 ( Nm130 ) |
| Accrocher | Crochet rotatif complet lubrifiant automatiquement | Crochet rotatif complet à double capacité de lubrification automatique | |
| Fil | – | #30 ~ # 8, B46 ~ B92, Nm60 / 3 ~ 30/3 | |
| Lubrification | Automatique | ||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ( équivalent à ISO VG7 ) | ||
| Fonction d’alimentation inverse automatique | Fourni en standard | ||
| Puissance requise | monophasé 100 ~ 120V, 200 ~ 240V, triphasé 200 ~ 240V | ||
| Consommation d’énergie | 650VA | ||
| Poids total | 83kg | ||
© 2025 ACS Tous droits réservés.
