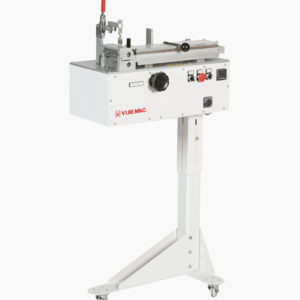

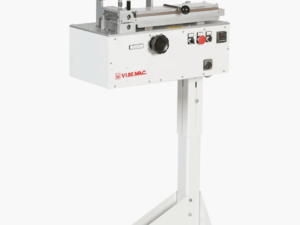

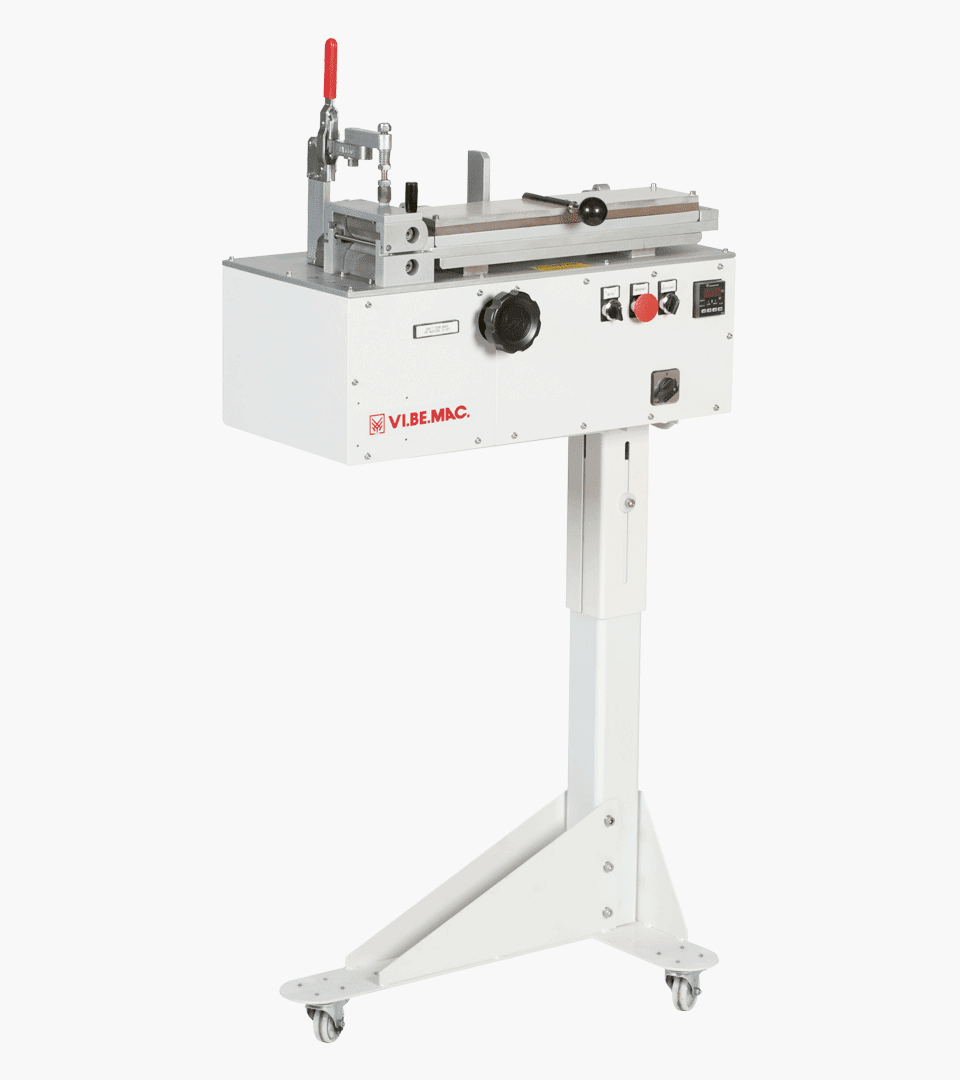

La V500-3D est une unité de rainage de boucles Vi.Be.Mac très efficace et polyvalente qui a été spécialement conçue pour répondre aux exigences des boucles 3D/Q modernes.
Grâce à ses capacités de rainage à grande vitesse, cette unité peut produire un grand volume de boucles froissées en peu de temps, tout en maintenant un niveau de qualité élevé et constant.
Cette unité de pointe est capable de plier simultanément deux boucles simples ou trois boucles 3D, ce qui en fait un outil inestimable pour toute opération de fabrication nécessitant un pliage de boucle à grande vitesse, précis et fiable.
FONCTIONNALITÉS
Alimentation vario-moteur puissante et dynamique de ce rainisseur de boucle fabriqué en Italie pour une régulation linéaire parfaite du régime sans effet « cuit » sur la boucle
Thermostat de haute technologie pour un ajustement parfait sur tout type de tissu, en particulier sur la lumière et l’étirement avec une température constante sur les plaques de fer
Plaque de fer supérieure et système de rail d’extraction à déplacement automatique, pour faciliter le croisement des joints et des plis

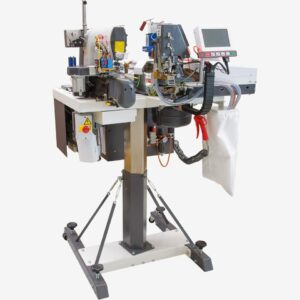

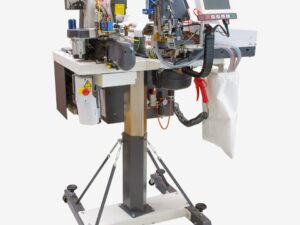

Dispositif automatique de réglage des boucles de ceinture
Vi.Be.Mac. a développé sa propre unité de réglage des boucles de ceinture, en mettant toujours l’accent sur la flexibilité. En conséquence, ils ont créé une unité capable de répondre à de nombreuses exigences de style différentes. Plus précisément, le poseur de boucles de ceinture 4650EV9@UP3 peut fonctionner sur les styles classiques, semi-classiques, insérés et à double boucle. De plus, il est capable d’effectuer des points d’arrêt entièrement personnalisables.
En ce qui concerne la qualité, l’unité de pose de boucle de ceinture est équipée des dernières technologies brevetées. Ces technologies assurent une boucle parfaitement alignée, une coupe en V de la boucle, un système de coupe durable et un confort maximal pour l’opérateur. Dans l’ensemble, l’unité de réglage des boucles de ceinture de Vi.Be.Mac. est un choix fiable et polyvalent pour répondre à une variété d’exigences de style. Que vous ayez besoin d’attacher des passants de ceinture réguliers ou de travailler sur des styles classiques, semi-classiques, insérés ou à double boucle, le 4650EV9@UP3 passe-boucle de ceinture est là pour vous.
DOUBLE PIED-DE-BICHE COMPENSATOIRE
Réglage automatique des boucles de ceinture avec pression supplémentaire également sur plusieurs couches de tissu, moins de flexion, en plus d’un barycentre inférieur
SYSTÈME D’ALIGNEMENT DES BOUCLES
Pour éviter que la boucle ne se dépositionne sur le tissu, notamment pour les queues pliées (boucle Q / boucle 3D) ; Les boucles sont toujours parfaitement alignées, ce qui permet à l’opérateur de travailler rapidement sans avoir besoin de centrer chaque boucle
SYSTÈME ROTATIF POUR LA POSITION DES APPAREILS
Les appareils peuvent être réglés dans 4 positions prédéfinies avec un système de rotation rapide ; Temps d’arrêt considérablement réduits
Bartack entièrement personnalisable
Double boucle et boucle classique avec dispositifs optionnels
Boucle pour vêtements de sport avec dispositif inclus
SPÉCIFICATIONS TECHNIQUES
Tête de couture : Vi.Be.Mac.
Vitesse maximale de la tête de couture : 2800 tr/min Vitesse maximale de la machine à coudre : 2600 tr/min Nombre de points : 1 à 999 (programmable) Distance entre l’aiguille : 25 à 80 mm Largeur de la boucle : 8 à 30 mm Boucle finie : 32 à 85 mm Zone de couture : 15 x 28 mm
Tension d’alimentation : 220 V 50/
60 Hz Moteur de la machine à coudre: Mitsubishi XCG 554 20Y – 550W Boîtier de commande : XCG MFY 2005
Pression d’air de fonctionnement : 4,5 bar Consommation d’air : 6 L/min
FONCTIONNALITÉS
Écran tactile couleur super rapide de 7 pouces
Moteur d’entraînement Panasonic sur les axes X et Y
Bartack personnalisable : pour satisfaire toutes les demandes de mode et de style, et adapter le bartack
densité pour chaque tissu différent
Coupe nette et précise : nouveau système de coupe avec coupe simple et silencieuse, réduction efficace des coûts d’exploitation grâce à la longue durée de vie de la lame
Le processeur assure une bien meilleure gestion du logiciel, une meilleure qualité de couture, des réglages et des motifs plus faciles, plus de précision, plus de personnalisation et plus d’options de mode

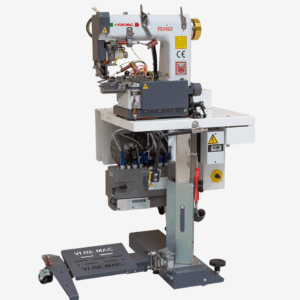

Par rapport à d’autres unités du Vi.Be.Mac. , l’unité d’ourlet inférieur VS3022 se distingue comme une unité de renommée mondiale. Cette unité est conçue et fabriquée dans sa propre usine, assurant un contrôle de qualité exceptionnel.

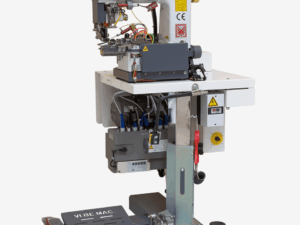

L’ourlet inférieur VS3022 est une solution idéale pour les problèmes d’ourlet de pantalon sur le marché, grâce à sa précision et à sa productivité. Cet appareil est également très flexible, ce qui est devenu une marque de fabrique de tous les produits Vi.Be.Mac.
L’une des principales caractéristiques de cette unité d’ourlet inférieur est son pli réglable, qui permet d’ourler à la fois à l’avant et à l’arrière. Il bénéficie également d’une efficacité de haut niveau, ce qui en fait un choix de premier ordre pour les besoins d’ourlet. De plus, l’unité offre une grande flexibilité grâce à son kit de conversion rapide. Ce kit peut facilement passer du point de chaînette au point noué et vice versa en 25 minutes environ.
Dans l’ensemble, l’unité d’ourlet inférieur VS3022 est un choix fiable et polyvalent pour tous ceux qui recherchent des solutions d’ourlet de haute qualité. Que vous ayez besoin d’un ourlet inférieur au point de chaînette ou au point noué, cet appareil est là pour vous.
CONVERSION RAPIDE
Grâce au kit de conversion rapide, l’unité 3022BHE peut être convertie en moins de 25 minutes de l’antivol à la chaîne et inversement
TECHNOLOGIE D’ALIMENTATION À L’AIGUILLE
Capable de fonctionner sur les tissus extensibles les plus difficiles, garantissant toujours un résultat de haute qualité
CANETTE DOUBLE CAPACITÉ
Grâce à la bobine à double capacité, les temps d’arrêt sont considérablement réduits et la productivité augmentée
ourlet inférieur
SPÉCIFICATIONS TECHNIQUES
Vitesse de couture maximale : 4000 tr/min point de chaînette, 3500 tr/min point noué Longueur de point standard : de 0,9 à 9 mm Largeur de l’ourlet : de 9 à 30 mm (42 mm
en option) Têtede couture : Vi.Be.Mac.
Tension d’alimentation : 220 V 50/60 Hz Machine à coudre Moteur : Mitsubishi XCG 554 20Y – 550W Boîtier de commande : XCG MFY 2005 Consommation d’air : 2 L/min
FONCTIONNALITÉS
Point condensé pour la fermeture : lors de l’opération d’ourlet de style point de chaînette, il est possible de fermer les mailles avec un point condensé, évitant ainsi d’avoir besoin d’une autre étape d’opération
Deux plaques à aiguilles avec coupe-fil : pour le point de chaînette et le point noué
Passage de tissus légers à des tissus épais : fabriqués sans aucune modification des composants mécaniques ou des réglages électroniques
Système pneumatique pour l’ouverture du guide-bascule : il peut être sélectionné par l’opérateur dans deux modes différents, manuel ou automatique, avec le pied de levage en même temps
Élévateur pneumatique à pied
La longueur de point électronique peut être réglée facilement avec le panneau électronique, pour une flexibilité maximale et un confort de l’opérateur.
Chemise droite et inversée
Dossier ajustable
Nouveau design du support : réglage facile de la hauteur

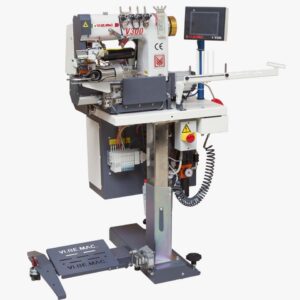

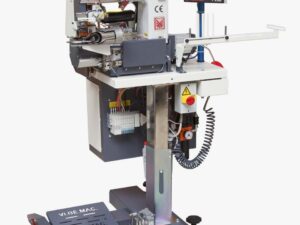

Le V300.2 de Vi.Be.Mac est une unité de fixation automatique de la ceinture continue conçue spécifiquement pour les jeans, les pantalons décontractés et les vestes en jean. Cette machine est entièrement fabriquée en Italie et équipée de la tête de couture Vi.Be.Mac, conçue et développée par le département R&D de Vi.Be.Mac. Avec sa simplicité de conception remarquable, sa vitesse améliorée, son contrôle électronique du transport du tissu et diverses autres caractéristiques, cette unité d’attache automatique de la ceinture continue est la solution parfaite pour répondre à toutes sortes d’exigences de mode, des pantalons aux jeans.
L’un des principaux avantages de la V300.2 est sa capacité à garantir des résultats parfaits lors de la fixation de la ceinture, même sur les tissus extensibles les plus difficiles et les ceintures en forme de banane. Le contrôle électronique du transport du tissu et diverses autres caractéristiques garantissent que l’appareil produit des résultats constants et de haute qualité.
De plus, la version FLX de cet appareil est convertible du point noué au point de chaînette et vice versa ou solutions mixtes, grâce à son système mondial breveté. Cette caractéristique permet au V300.2 de répondre à toutes les demandes de style d’attache de ceinture et offre une flexibilité accrue aux opérations de l’unité.
Si vous êtes à la recherche d’une solution efficace et fiable pour la fixation de la ceinture, ne cherchez pas plus loin que la ceinture continue automatique V300.2 de Vi.Be.Mac. Avec sa qualité de fabrication italienne et ses fonctionnalités avancées, cette machine offre une solution parfaite pour répondre à toutes sortes d’exigences de la mode.
TECHNOLOGIE D’ALIMENTATION À L’AIGUILLE
Capable de fonctionner sur les tissus extensibles les plus difficiles, garantissant toujours un résultat élevé dans la fixation de la ceinture, même avec la ceinture en forme de banane
COUPE AUTOMATIQUE DE LA CEINTURE ET SAUT DE POINT
L’unité unique capable de fournir ce grand avantage, assurant une haute précision et économisant l’opération manuelle de l’assistant
POINT DE SAUT MÉCANIQUE ET TENSIONS PNEUMATIQUES (AVEC 3 POSITIONS)
Pour une meilleure qualité avec un tissu léger et extensible
Forme de banane
Attache à la taille
Attache à la taille
SPÉCIFICATIONS TECHNIQUES
Vitesse maximale de la machine à coudre : 4200 tr/min point de chaînette / 3200 tr/min point noué Vitesse maximale de la tête de couture : 4500 tr/min point de chaînette / 3500 tr/min point noué
Longueur de couture : de 0,9 à 8 mm
Tête de couture : Vi.Be.Mac.
Moteur de l’extracteur : 220 W Tension d’alimentation : 220 V Moteur de machine à coudre monophasé 50/60 Hz
: 750 W
Entraînement
direct Consommation d’air : 3,5 L/min
FONCTIONNALITÉS
Extracteur électrique pour une alimentation rapide et bien soutenue de l’unité, avec économie d’énergie grâce au servomoteur direct
Entraînement direct, qui permet d’obtenir une plus grande efficacité dans la fixation de la bande d’attente, réduisant ainsi la consommation
Une électronique avec une interface utilisateur plus intuitive et entièrement rénovée, entièrement développée par Vi.Be.Mac. Département R&D
Large gamme de configurations disponibles
Pince pour une coupe parfaite
Panneau de commande pour un réglage facile
Amélioration des performances des vannes
Moteur à entraînement direct Panasonic
Nouvelles tensions pneumatiques (BREVETÉES)
Nouveau point sauté mécanique (BREVETÉ) disponible pour le modèle V300.2-1CS
Point sauté long final programmable/auto-apprenant

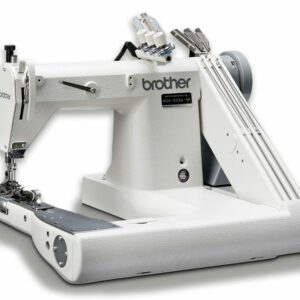

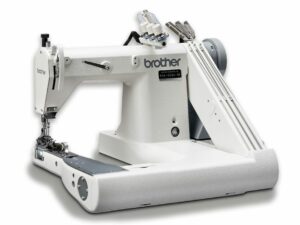

Machine bras déporté 03 aiguilles pour matériaux lourds à très lourd
・Couture propre avec un système de lubrification minimum.
・Un nouveau couteau totalement sécurisé.
・Belles finitions de couture avec le nouveau mécanisme presseur.
Caractéristiques DA-928A

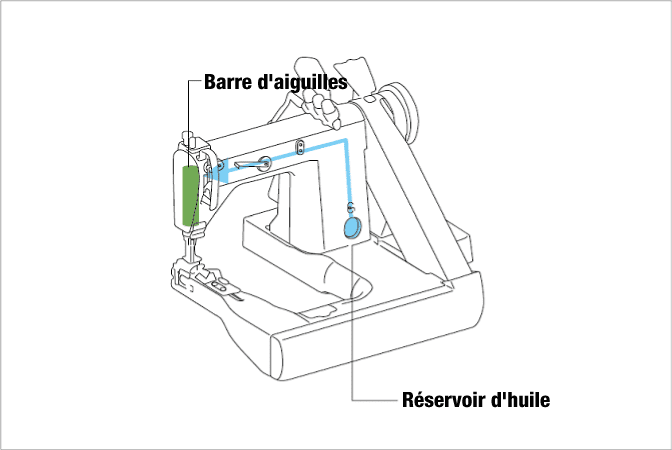

Le système de lubrification minimum peut être en train de réaliser une couture propre
Le système de lubrification minimale fournit une quantité limitée d’huile à la barre à aiguille et à la tige supérieure, ce qui permet une couture propre pour vos précieux produits.

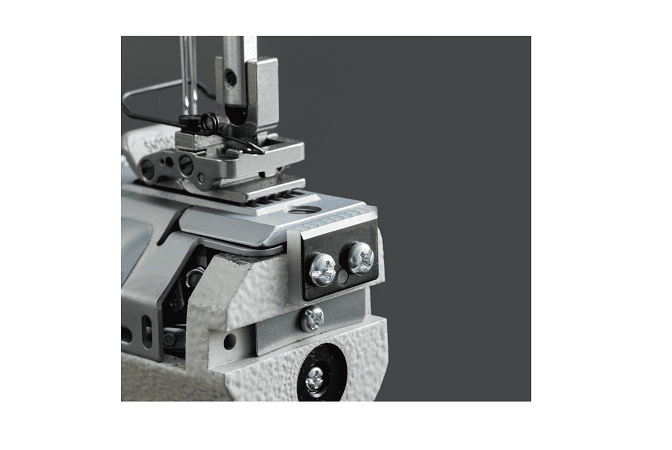

Un nouveau couteau avec une forme très sûre
Les travaux de couture peuvent être effectués en toute sécurité avec un nouveau couteau de forme hautement sécurisée.
Le mécanisme amélioré du pied presseur offre une couture de haute qualité.
Le mécanisme de pied-de-biche allégé évite l’alimentation irrégulière du matériau, répond aux normes de qualité les plus strictes et améliore la capacité de suivi en ce qui concerne la pression du pied-de-biche.

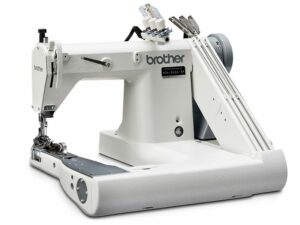

Machine bras déporté 02 aiguilles pour matériaux fin
・Couture propre avec un système de lubrification minimum.
・Un nouveau couteau totalement sécurisé.
・Belles finitions de couture avec le nouveau mécanisme presseur.
Fonctionnalités DA-927A
Le système de lubrification minimum peut être en train de réaliser une couture propre
Le système de lubrification minimale fournit une quantité limitée d’huile à la barre à aiguille et à la tige supérieure, ce qui permet une couture propre pour vos précieux produits.
Un nouveau couteau avec une forme très sûre
Les travaux de couture peuvent être effectués en toute sécurité avec un nouveau couteau de forme hautement sécurisée.

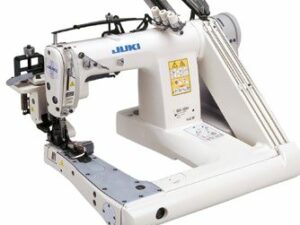

Machine à bras déporté 3 Aiguilles JUKI MS-1190 & MS-1261
Grace au guide-fil situé entre la barre à aiguilles releveur de fil et le levier intermédiaire, le moment de tendre le fil de l’aiguille peut être diminué. En conséquence, la machine est capable de faire de magnifiques points avec un aspect doux, même lorsque du matériel épais est utilisé. Description pour JUKI MS-1190
Série MS-1190
Machine à bras déporté, 2-aiguilles, Machine double point de chaînette
La machine réalise de très belles finitions, tout en empêchant le plissement et que le point saute.
MS -1190 (pour des matières légers) MS- 1190m (pour les matières moyenne)
Basse tension de couture et mécanisme de couture amélioré qui empêche le plissement.
La tension du fil de l’aiguille et la tension du fil de la canette ont été diminué après réexamen du mécanisme de double chaînette. En outre, la ligne de point, jauges et arpenteuse ont été considérablement amélioré, formant ainsi de magnifique finitions de couture et la prévention plissement. La machine empêche le point de sauter, même quand il tourne à grande vitesse, assurant des produits de haute qualité.
Avec sa capacité de couture sous une basse tension et sa meilleur adaptation entre l’aiguille, les formes de la machine fait des points avec cohérence tous le temps. La machine évite également au point de sauter même à grande vitesse pour aider à promouvoir des confections de haute qualité. La machine est équipée en standard, avec un nouveau dossiers développés qui permet à la machine d’effectuer des coutures avec cohérence.
Des dossiers nouvellement développés sont équipés en standard avec la machine. Les dossiers sont conçus pour correspondre au pied -de-biche et ainsi permettre à la matière à être alimenté régulièrement sous eux. Ils sont faciles à utiliser et améliore la cohérence dans la couture. Différents types de dossiers sont préparés conformément au matériel utiliser. L’appareil a permis d’améliorer la facilité d’utilisation.
La forme du lit a été conçu pour permettre à l’opérateur de manipuler avec facilité. Le sélecteur de longueur de point de type bouton-poussoir a été mis en place pour modifier la quantité d’alimentation. Les horaires de la nourrir came et l’arpenteuse de came de basculement peut être ajustée séparément. Toutes ces caractéristiques sont conçues pour faciliter l’opération et l’entretien Description pour JUKI MS-1261

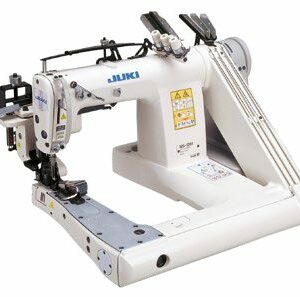

Série MS-1261
Machine à bras déporté, 3-aiguilles, Machine double point de chaînette
La machine est la première à double chaînette machine pour matières épaisses et permet d’obtenir des matériaux plus élevée une efficacité en fonctionnement plus la qualité des produits finis.
L’arpenteuse borde le fil à coup sûr ,empêchant ainsi le point de sauter.
La mise en place du mécanisme d’alimentation a été chargé de diminuer la quantité d’avance lorsque l’aiguille pénètre dans le matériau, empêchant ainsi l’aiguille de flexion. Le fil de la canette est serré à coup sûr, produisant ainsi des boucles de fil conducteur. L’arpenteuse borde le fil de l’aiguille sans faute, terminant ainsi coutures uniformes. Le mécanisme d’alimentation alimente le matériel en douceur, permettant ainsi à la machine de finir des coutures avec cohérence.
Le nombre de dents de la griffe a été augmenté de sorte qu’il peut facilement attraper le matériel. La forme de l’élément de compression du pied a été modifiée pour empêcher le contact avec un seul côté de la partie recouverte. La protection de l’aiguille mobile (à l’arrière) est fournie avec un mécanisme de réglage vertical. Ces caractéristiques contribuent à lisse alimentation du matériel épais, ce qui empêche au point de sauter.
Des besoins pour améliorer la qualité de couture pour soutenir de matériaux différents sont continuellement croissant. La machine à double point de chaînette avec grand bras, la MS-1190 et MS-1261, a été développé dans la poursuite approfondie dans la « couture” de doubles points chainettes pour atteindre une capacité de couture basse tension ! La machine promet la production de belles et même des points sans plissement, au point de sauter et l’alimentation en matière inégale. L’appareil prend en charge une large gamme de matériaux des matières légers tels que la soie et Georgette à ceux de poids lourd tels que des jeans 14,5 oz denim. La machine est un excellent modèle qui fait le meilleur de la double chaînette pour la fabrication de produits d’habillement de haute qualité et avec une efficacité accrue de la production.
La machine fournit des finitions de coutures magnifique même avec des matériau épais.
Grace au guide -fil situé entre la barre à aiguille releveur de fil et le levier de relâchement de la tension intermédiaire, le moment de tendre le fil de l’aiguille peut être modifié et la tension du fil de la canette peut être diminuée. En conséquence.
La machine permet une alimentation en matière inégale.
Les différences de hauteur entre la griffe et la semelle de le pied-de -biche peut être spécifié de manière appropriée et ajustée conformément à l’épaisseur du matériau. Caractéristiques pour JUKI MS-1190 & MS-1261

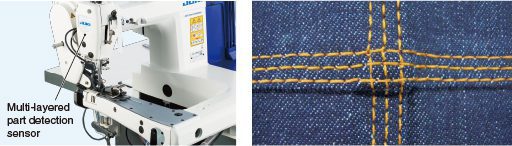

Le capteur de détection de pièces multicouche aide à alimenter le matériau en douceur, permettant à la machine à coudre de produire de belles coutures
Le MS-1261A est doté de fonctions numériques pour empêcher le saut de points et la collecte de points ainsi que pour soutenir l’alimentation en douceur de pièces multicouches de matériaux qui sont considérablement plus lourdes que les autres parties de matériaux. Ces capacités sont très nécessaires pour coudre des jeans.
La tête de machine nouvellement développée est fournie en standard avec la fonction de contrôle de la pression du pied du presseur qui a le capteur de détection de pièces multicouche. En combinaison avec le extracteur numérique en tissu de type courroie qui permet le réglage numérique de la pression du pied du presseur de courroie et de la longueur d’alimentation, la machine à coudre réalise “des coutures plus joliment finies”.
La prise en charge de la commande numérique facilite l’ajustement de la couture pour différents types de matériaux. Même en cousant des matériaux lourds, le système de couture produit des coutures douces et belles.
Le système de couture offre une meilleure opérabilité pour l’opérateur et favorise les économies d’énergie

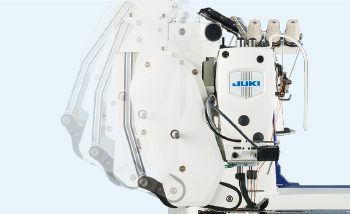

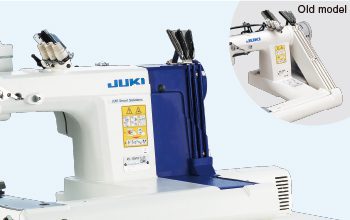

Les machines à point de maille conventionnelles ont une tête de machine spécialement formée en raison de son type de point.
Dans le but de faciliter la couture et de faciliter la manipulation des matériaux, le MS-1261A / DWS a adopté une tête de machine nouvellement développée dont la forme ressemble aux machines à coudre à usage général.

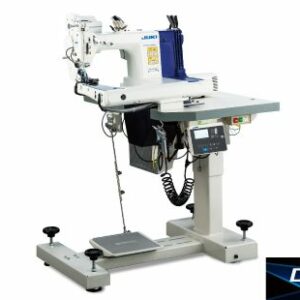

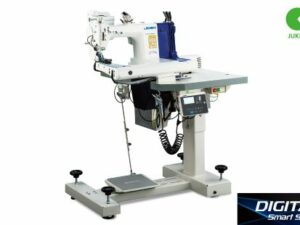

Le MS-1261A / DWS est le premier système de couture doté d’un moteur à entraînement direct à haute puissance économe en énergie. En conséquence, la maniabilité et la maintenabilité sont améliorées.

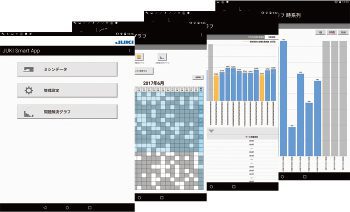

JUKI Smart APP vous permet d’envoyer et de confirmer diverses données
Dans la demande, il existe des éléments de gestion ( enregistrement terminal ), données de la machine à coudre ( données de couture ), tableau problème-solution.
Dans le tableau problème-solution, nous pouvons générer des graphiques de production, le tableau de disponibilité, etc. pour chaque machine à coudre acquise afin qu’elle puisse être utilisée pour vérifier la situation actuelle et l’analyser.
Prévention du saut de point

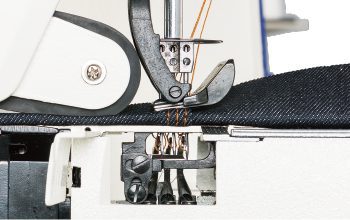

Grâce à l’amélioration du locus d’alimentation, la flexion des aiguilles est empêchée en diminuant la quantité d’alimentation lorsque l’aiguille pénètre dans le matériau. En conséquence, le filetage du looper est solidement conservé pour assurer une formation de boucle stable, permettant ainsi au looper d’attraper le fil d’aiguille de manière appropriée pour produire des coutures sans faute. De plus, le protège-aiguille de type rétrograde aide à alimenter en douceur les matériaux lourds, empêchant ainsi la survenue d’un saut de point.
Gestion des performances de couture et de la machine à coudre par l’utilisation de l’IoT ( Internet des objets )
La gestion, la navigation et l’édition des données peuvent être effectuées sur le logiciel d’application
Les données sur les réglages des machines à coudre effectuées en fonction du produit à coudre peuvent être transférées vers une tablette Android disponible dans le commerce en mode sans contact. Cela permet une vérification rapide des réglages uniformes ainsi que la confirmation des conditions des machines à coudre dans une ligne de couture, facilitant ainsi les changements de configuration.

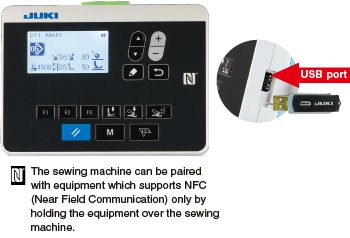

Le panneau d’opération est également fourni en standard avec un port USB.
La gestion des données et la mise à jour logicielle peuvent être effectuées facilement à l’aide d’une clé USB.
Les éléments de données de couture peuvent être gérés numériquement pour garantir la “qualité stable” et la “réduction du temps nécessaire aux changements de configuration”. Les données de couture quantifiées peuvent être extraites de l’extérieur de la machine à coudre à l’aide d’une tablette Android ou d’une clé USB.
*Android OS version 6.0 est recommandé pour utiliser JUKI Smart APP.
( Le fonctionnement est confirmé par rapport aux versions 5.0 et ultérieures. )
Contactez le distributeur JUKI dans votre région pour savoir comment utiliser le logiciel d’application.
Performances de base
Extracteur de tissu numérique de type ceinture
Ce extracteur de tissu numérique de type ceinture empêche le saut de point et la collecte de points qui sont susceptibles de se produire dans des parties de matériau multicouches.
La “pression du pied du presseur de ceinture” et la “longueur d’alimentation” peuvent être réglées sur le panneau de commande de la machine à coudre. Ce extracteur de tissu numérique est fourni à la fois avec la surface du rouleau qui est douce aux matériaux et une forte force d’alimentation.
Le extracteur numérique en tissu ne peut être soulevé qu’en actionnant le levier.
Cela promet une maintenance plus facile.

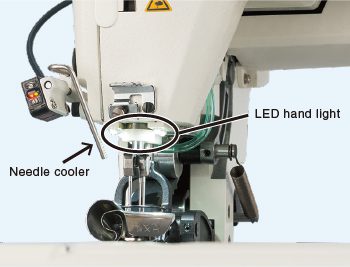

Refroidisseur d’aiguille
L’aiguille devient chaude lors de la couture à grande vitesse.
Le refroidisseur d’aiguille souffle de l’air à l’aiguille pendant la couture à grande vitesse pour éviter que l’aiguille ne devienne si chaude qu’elle coupe le fil par sa chaleur.

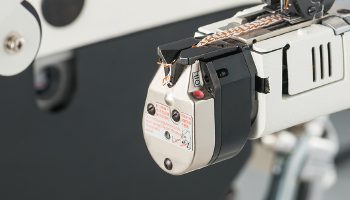

Coupe-filetage à chaîne
Ce coupe-filetage à chaîne est muni d’un capteur. Par conséquent, le couteau ne peut être utilisé que lorsque cela est nécessaire.
Le fonctionnement du couteau et celui du vide peuvent être réglés séparément sur ON et OFF sur le panneau de commande.
Le couteau ne fonctionne qu’au début et à la fin de la couture, contribuant ainsi à une meilleure durabilité.
Lampe à main LED
La quantité lumineuse de la lumière à main LED peut être ajustée en cinq niveaux.
La lumière des mains LED peut également être éteinte. Avec la lumière des mains LED, la luminosité peut être ajustée pour permettre à l’opérateur d’effectuer facilement des travaux de couture, améliorant ainsi l’efficacité du travail.
*Auto-lifter est également inclus dans l’équipement standard.
spécification
Nom du modèle
MS-1261A / DWS
MS-1261AM / DWS
Application
Lourd – à extra lourd – poids
Poids moyen à lourd
Max. vitesse de couture
5 500sti / min*
N ° d’aiguille
3
Alimentation
Alimentation par le bas
Course à la barre d’aiguille
33,2 mm
Jauge d’aiguille
6,4 mm ( 1/4 ” )
Longueur de point
1,4 mm – 4,2 mm
Soulevage du pied-de-biche
10mm
Aiguille
UY128GAS # 16 ~ # 22 ( Norme ° 21 )
UY128GAS # 16 ~ # 21 ( Norme ° 19 )
Levier releveur de fil
Levier de prise en charge du filetage de la barre d’aiguille
